辰稀物联CX-RCM 系列雷达流速仪

辰稀物联CX-RCM系列雷达流速仪 24GHz非接触测流河道灌区

采用 24GHz 非接触测量，量程 0.1~20m/s、精度 ±0.01m/s，自动识别流速方向，RS485 输出、DC9~36V 宽电压。

水位测量流量计渠道测量

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

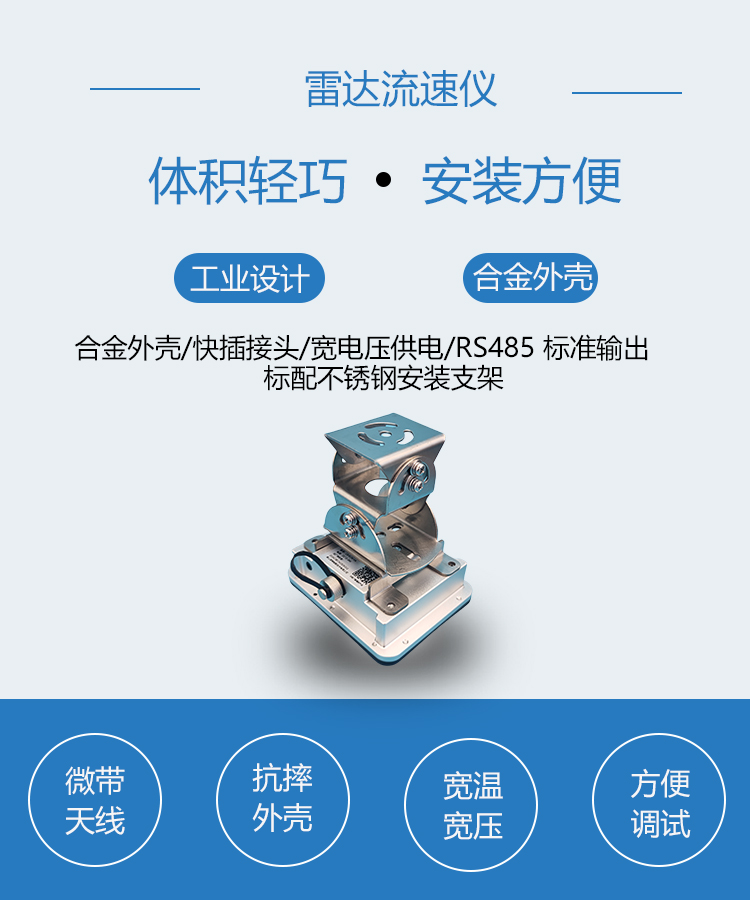

辰稀物联 CX-RCM 系列雷达流速仪

24GHz 非接触测流 · ±0.01m/s · 双向识别 · 宽温宽压 · 标配不锈钢支架

别称：雷达流速仪 / 非接触式流速仪 / 雷达测速仪 / 水面流速仪 / 雷达波测流传感器

CX-RCM 系列雷达流速仪是一种体积轻巧、安装方便的非接触式流速测量仪表：24GHz 微带天线向水面发射雷达波，接收水面微波多普勒回波换算流速，不接触水体、不受泥沙与水草影响；测量量程 0.1~20m/s、精度 ±0.01m/s，双向流速自动识别；合金外壳抗摔抗老化、轻薄小巧，标配不锈钢安装支架，航空插头 + 快插接头现场接线简单，适用于灌区流速测量、水库河道流速测量、水电站生态流速测量等场合。

0.1~20m/s

测速量程

±0.01m/s

测量精度

24GHz

微带天线

-35~85℃

工作温度

不确定断面该装多高、什么角度？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

核心功能特点

体积小、精度稳、安装快：从天线到支架，每个细节都为「架上去就能测」设计。

1 非接触式测量

雷达波从上方测水面流速，不接触水体，不受泥沙、水草、漂浮物影响，洪水期也能稳定测流。

原理：24GHz 多普勒

2 体积小巧，安装方便

机身仅 107×87×44mm，轻薄小巧；标配不锈钢安装支架，万向节设计调节俯仰角度方便。

尺寸：107×87×44mm

3 高精度双向识别

测量精度 ±0.01m/s、分辨率 0.01m/s，流速方向双向自动识别，感潮河段与往复流也能正确测量。

精度：±0.01m/s

4 宽量程覆盖

0.1~20m/s 的量程覆盖灌溉渠道低流速与山洪河道高流速，一台仪表多用。

量程：0.1~20m/s

5 RS485 标准输出

RS485 标准输出，直连遥测终端机、DTU 或 PLC，自带工具软件串口调试，参数调整方便。

输出：RS485 / 串口调试

6 宽温宽压

工作温度 -35℃~85℃，DC9~36V 宽电压供电（推荐 DC12V），高原严寒与高温工况都适用。

环境：-35~85℃

7 微带天线 + 天线透镜

微带天线配天线透镜，波束集中、抗干扰强；工作电流 ≤100mA（DC12V），太阳能站点友好。

天线：微带 + 透镜

8 铝合金抗摔外壳

铝合金外壳抗摔抗老化，IP65 防护，航空插头 + 快插接头，野外安装接线简单可靠。

防护：IP65 / 航空插头

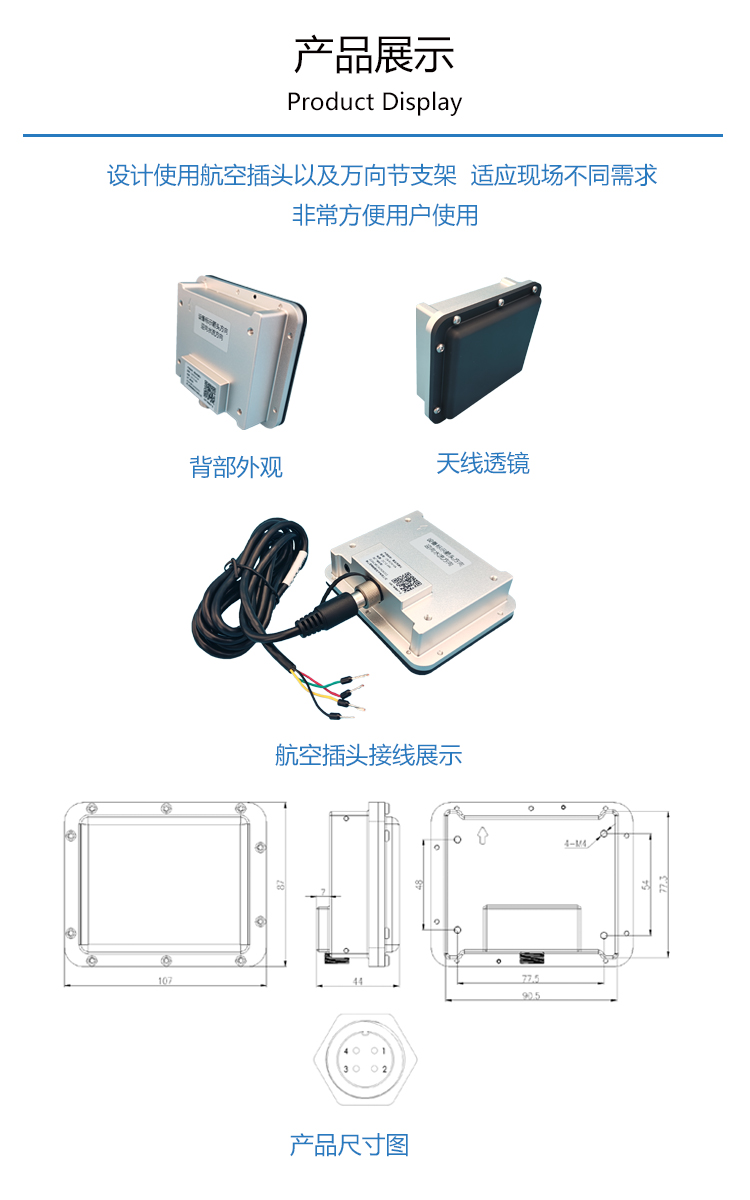

产品外观与细节

航空插头、万向节支架与天线透镜三大件，构成「好装、好调、耐用」的现场体验。

航空插头接线

航空插头 + 快插接头，线缆与仪表即插即用，野外接线防水可靠。

接口：航空插头

万向节支架

标配不锈钢安装支架，万向节结构可调俯仰与方位角，对准测流断面快捷方便。

支架：不锈钢万向节

天线透镜

天线透镜聚焦波束，减少岸边与杂散回波干扰，测速数据更干净。

天线：透镜聚焦

产品尺寸图

107×87×44mm（长×宽×厚），安装孔位与外形尺寸详见结构图，支架选配前先核对。

尺寸：含安装孔位

产品结构尺寸与安装

非接触测流的安装核心是「架高、俯角、对准主流」：离水越高盲区越大、波束越宽，按断面宽度和流速范围定高度。

选定测流断面

选顺直、断面稳定的河段/渠段，避开回流区与建筑物扰动，波束覆盖主流带。

要点：断面选择

确定架设高度

按波束覆盖与盲区折中确定架高，灌区渠道一般架在渠道正上方，河道多用悬臂外伸。

要点：架设高度

调整俯仰角度

万向节支架调节俯角，波束投向水面主流位置；角度过大回波弱、过小距离远，以现场调试为准。

要点：俯角调节

接入采集上报

RS485 接入遥测终端机或 DTU，配合水位计数据即可换算断面流量上云。

要点：接入上报

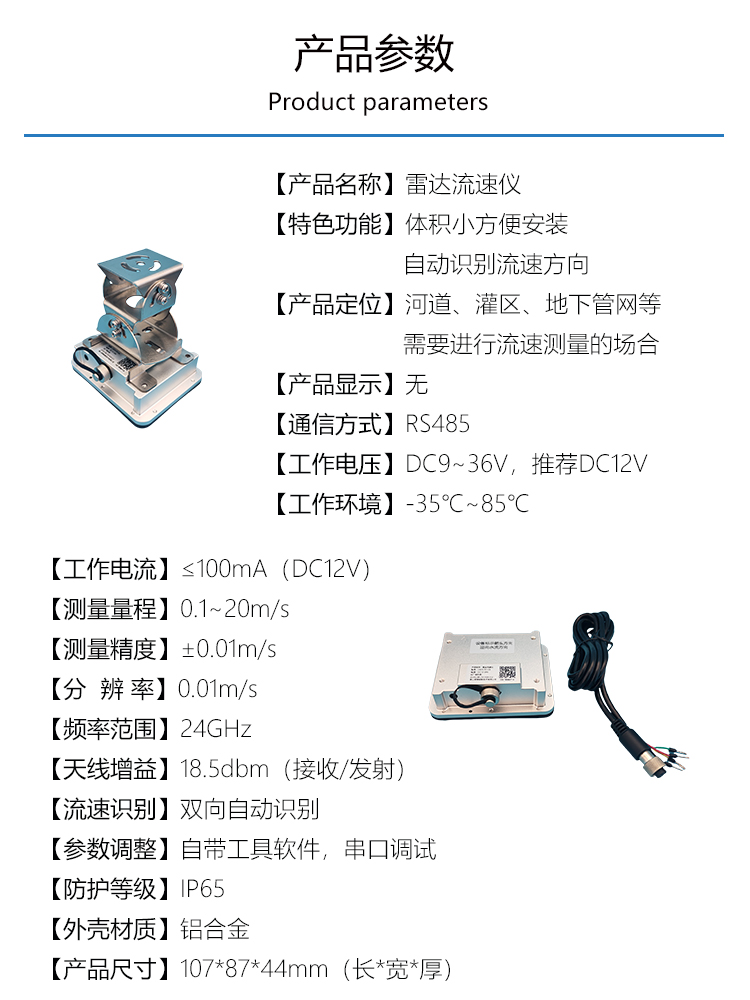

技术参数

参数项	规格说明
产品系列	CX-RCM 系列雷达流速仪
产品名称	雷达流速仪
特色功能	体积小方便安装；自动识别流速方向
产品定位	河道、灌区、地下管网等需要进行流速测量的场合
产品显示	无（数据经 RS485 输出至采集设备）
通信方式	RS485
工作电压	DC9~36V，推荐 DC12V
工作环境	-35℃~85℃
工作电流	≤100mA（DC12V）
测量量程	0.1~20m/s
测量精度	±0.01m/s
分辨率	0.01m/s
频率范围	24GHz
天线增益	18.5dbm（接收/发射）
流速识别	双向自动识别
参数调整	自带工具软件，串口调试
防护等级	IP65
外壳材质	铝合金
产品尺寸	107×87×44mm（长×宽×厚）

※ 以上参数取自线上产品参数图；支架、线缆长度等配件以订货清单为准。

软件平台与调试

流速数据 + 水位数据接入遥测终端机，按断面模型换算流量上云，辰稀云平台完成展示与报表。

串口工具调试

自带工具软件串口调试，采样周期、平均次数等参数现场即可调整。

调试：工具软件

RS485 直连 RTU

与遥测终端机 RS485 直连，流速、水位同步采集，流量换算在终端完成。

接入：RS485

平台流量报表

辰稀云平台展示流速/流量曲线与日报表，灌区用水统计一键导出。

平台：流量报表

超限报警联动

流速超限、设备离线实时报警，灌区调度与防汛预警及时响应。

报警：超限联动

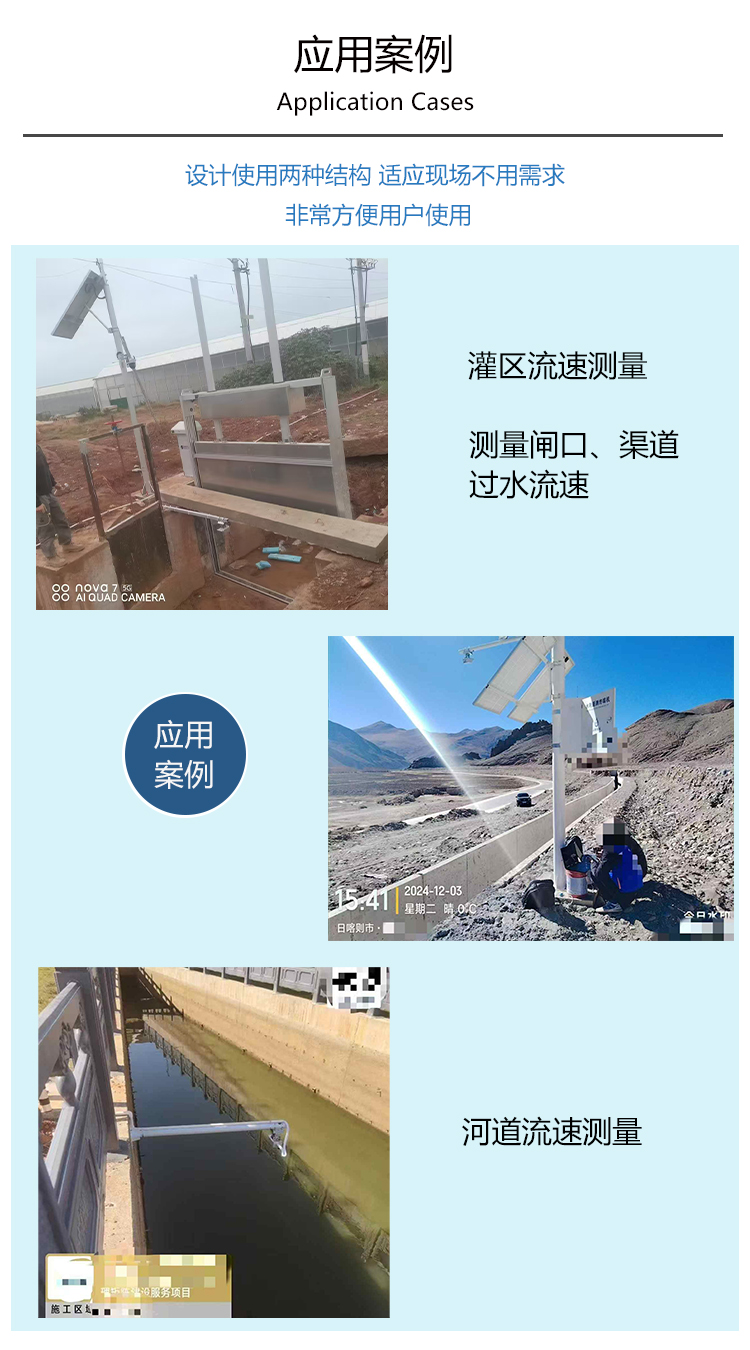

应用场景

从平原灌区到高原河道，以下场景均有公开案例支撑。

灌区流速测量

测量闸口、渠道过水流速，配合量水堰槽或断面模型换算流量，支撑灌区量测水与农业水价改革。

场景：灌区渠道

河道流速测量

悬臂安装于河道上方非接触测流，汛期洪水、泥沙漂浮物都不影响测量。

场景：河道

水电站生态流量

生态泄放口流速在线监测，配合遥测终端机满足生态流量监管上报要求。

场景：生态流量

高原与严寒站点

-35~85℃ 宽温 + 宽电压，高原、严寒、湿热等偏远环境长期稳定运行。

场景：恶劣环境

无线在线监测方案

典型流量站由「雷达流速仪 + 雷达水位计 + 遥测终端机 + 供电 + 辰稀云平台」构成，流速水位双参数换算流量。

雷达流速仪无线在线监测方案拓扑

测量层

雷达流速仪测流速，配 CX-RLG 雷达水位计测水位，双参数非接触、免维护。

测量：双参数

采集层

遥测终端机按断面模型换算流量，断网续传，兼容水利规约上报监管平台。

采集：流量换算

平台层

辰稀云平台流速/流量曲线、日报表与超限报警，灌区水权分配数据支撑。

平台：辰稀云

供电层

整机功耗低，太阳能 + 蓄电池即可长期供电，适合无市电河道站点。

供电：太阳能

配套设备推荐

以下配套设备与雷达流速仪组成完整的明渠测流系统，可成套采购并由我们完成联调。

CX-RLG 雷达水位计

±1mm 高精度水位 + 雷达流速仪，构成非接触水位流速双参数测流断面。

搭配：标准组合

水文遥测终端机

内置流量计算模型与多协议上报，流速水位数据就地换算流量直报平台。

搭配：数据上报

CX-RF 雷达流量计

水位流速流量一体输出的集成化方案，不想分别装两只传感器的断面可选。

替代：一体化方案

辰稀云数据托管运维平台

流量报表、报警与设备托管，灌区计量数据统一入口。

搭配：云平台

与同类产品对比

同为流速仪表，雷达式与超声波多普勒式的典型差异如下（均为一般情况下的对比，具体以现场工况实测为准）。

对比维度	雷达流速仪（非接触）	超声波多普勒流量计（接触式）
安装位置	水面上方非接触，不进水	传感器浸入水中或贴渠底安装
抗漂浮物/泥沙	雷达波不受泥沙水草影响，洪水期稳定	通常受泥沙挂污影响，需定期清污
低温结冰	水面结冰期无法测水面流速	冰下水体可测（要求水体不结冰）
测量对象	水面表层流速	过流断面的流速分布（点/层）
维护量	基本免维护	传感器在水中，相对需要更多维护
适用建议	河道、灌区明渠开放水面	窨井、排水管网、满管/淹没流
