辰稀物联CX-ULG 超声波液位计（物位计）

非接触测量，中文液晶波形显示，RS485/4-20mA

非接触测量，中文液晶波形显示，量程 5/10/15/20/30 米可选，RS485 与 4-20mA 可选，分体式传感器防护可达 IP68。

超声波物位计超声波液位计超声波水位计

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

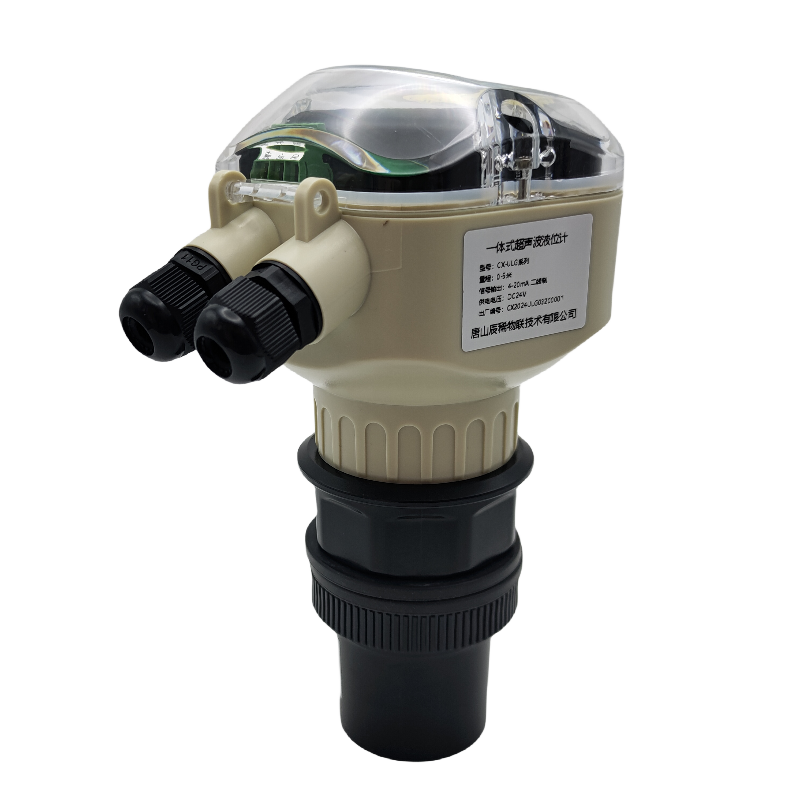

辰稀物联 CX-ULG 系列超声波液位计（超声波物位计）

非接触测量 · 中文液晶波形显示 · RS485 / 4-20mA · 多量程可选 · 可防腐防爆定制

别称：超声波液位计 / 超声波物位计 / 超声波水位计 / 超声波液位变送器 / 超声波测距液位计

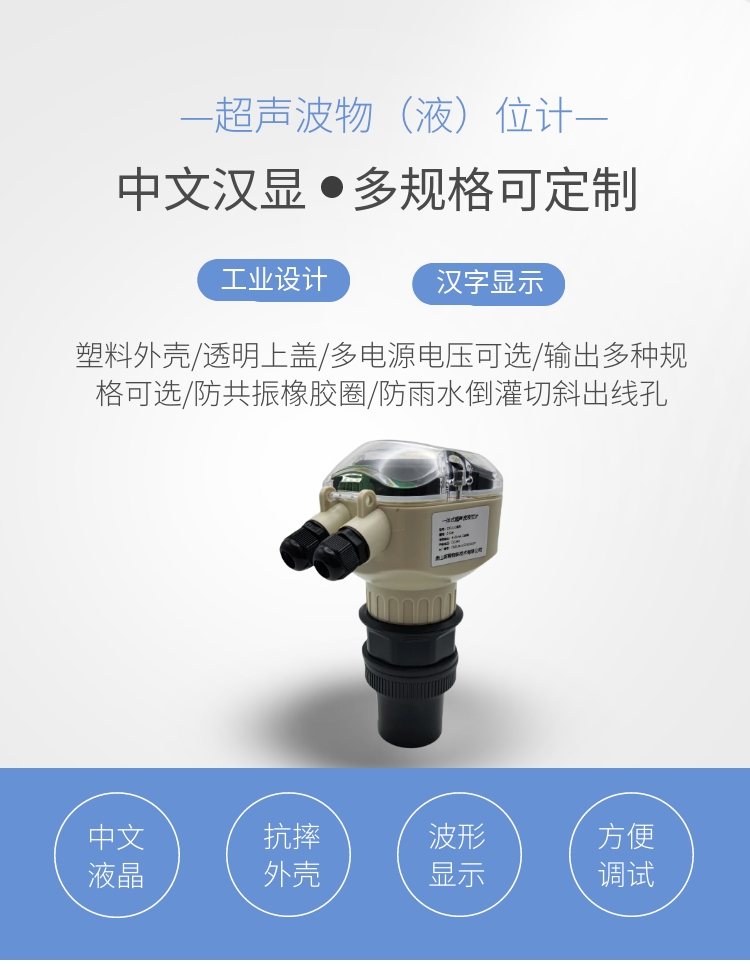

CX-ULG 系列超声波物（液）位计采用非接触式超声波测量，探头向液面发射超声波并接收回波，由声波飞行时间换算液位高度，无需接触被测介质。整机中文汉字液晶显示、支持本机波形显示，塑料外壳带透明上盖、多电源电压可选、输出多种规格可选、防共振橡胶圈、防雨水倒灌切斜出线孔；RS485 或 4-20mA 输出，可定制 AC220V/DC24V/DC12V 供电与继电器输出，量程 0-40 米可选、可定制更大量程，适用于工业、农业、水利、自来水、污水等物位液位测量。

0~40m

量程可选

RS485/4-20mA

输出可选

IP65/IP68

防护等级

中文液晶

波形显示

不确定量程、介质腐蚀性怎么选型？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

核心功能特点

非接触测量、安装方便、维护量小；从清水池到强酸罐，从河道水位到粮仓料位，一个产品系列适配多类物位场景。

1 非接触式测量

探头不接触被测介质，安全低损、维护少；腐蚀性液体、污水等场景不堵不腐，寿命长。

原理：超声波回波测距

2 中文液晶 + 波形显示

中文汉字液晶显示，支持本机波形显示，回波质量一眼可见，现场调试与故障判断直观方便。

显示：中文液晶 / 波形

3 多量程多规格可选

测量量程 0-5/10/15/20/30/40 米可选（可定制更大量程），不同的量程和结构采用不同的传感器尺寸，选型时需注意。

量程：0~40m 可选

4 输出与供电灵活

RS485 或 4-20mA 输出可选；AC220V / DC24V / DC12V 供电可选，还可定制继电器输出，直连 PLC 或采集系统。

输出：RS485 / 4-20mA / 继电器

5 防共振防倒灌细节

防共振橡胶圈降低壳体振动干扰，防雨水倒灌切斜出线孔，专用透声材料不吸水、声学效果好，户外长期使用稳定。

细节：防共振 / 防倒灌

6 一体式 / 分体式两种结构

一体式安装简单；分体式传感器与仪表分离，线缆长度可定制，传感器 IP68 适合潮湿与浸水环境，仪表位干燥安全。

结构：一体式 / 分体式

7 工程塑料外壳，可防腐防爆

工程塑料外壳抗摔耐用，可定制防腐、防爆型，适配污水池、强酸罐等恶劣工况。

外壳：工程塑料 / 可定制

8 安装方式灵活

螺纹、穿孔双安装方式，方便使用；M48×2、M60×2（G2）、M78×2、M108×2 多种螺纹规格对应不同量程。

安装：螺纹 / 穿孔

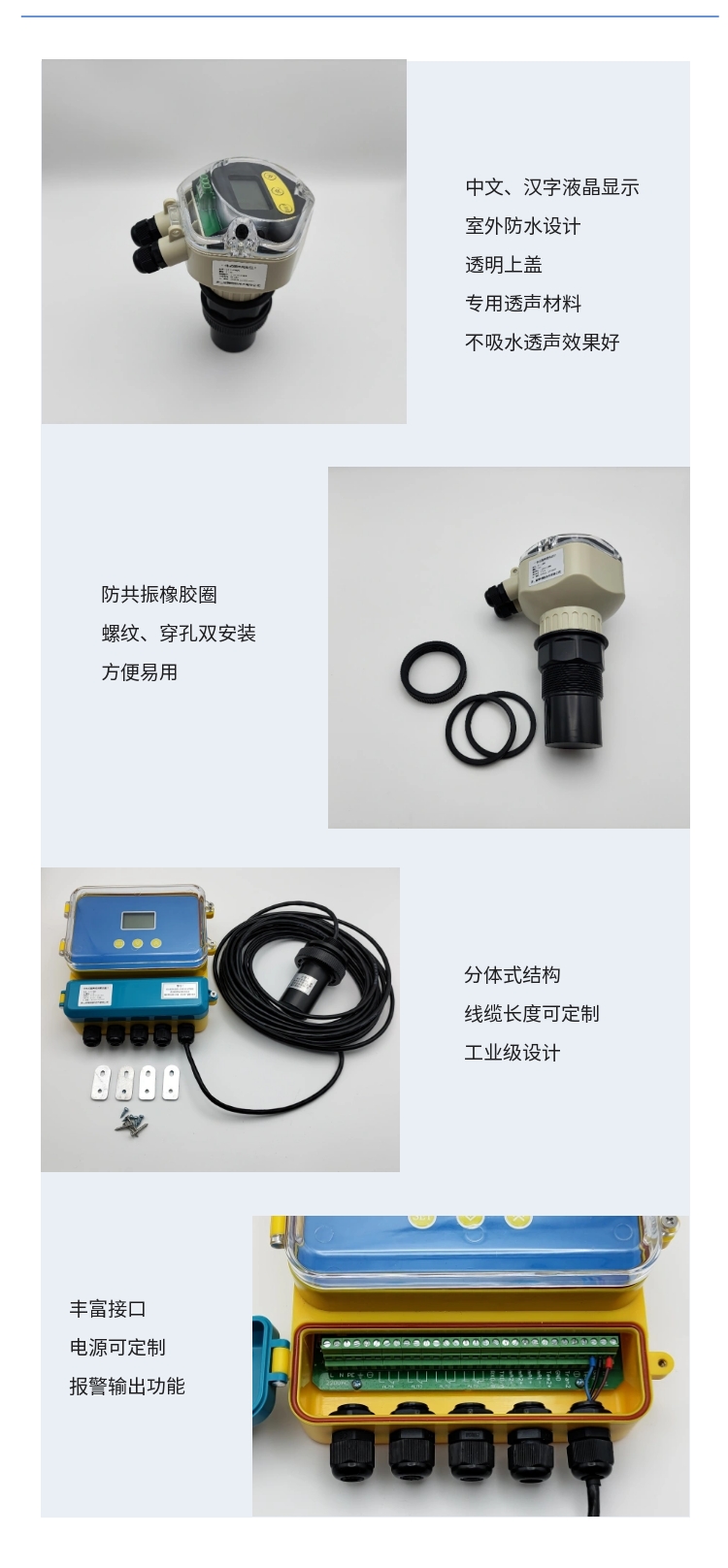

产品外观与细节

透明上盖 + 工程塑料壳体 + 双出线孔，从材质到结构都为户外与工业环境长期使用设计。

中文液晶透明上盖

中文、汉字液晶显示，室外防水设计，透明上盖直接读取数据，无需开盖。

显示：透明上盖

专用透声材料探头

探头采用专用透声材料，不吸水、透声效果好，长期使用灵敏度衰减小。

探头：专用透声材料

防共振橡胶圈

标配防共振橡胶圈，降低安装面振动对测量的干扰，螺纹、穿孔双安装方便使用。

减振：橡胶圈

丰富接口可定制

分体式版本接口丰富，电源可定制、报警输出功能可定制，适应不同控制柜接入需求。

接口：丰富 / 可定制

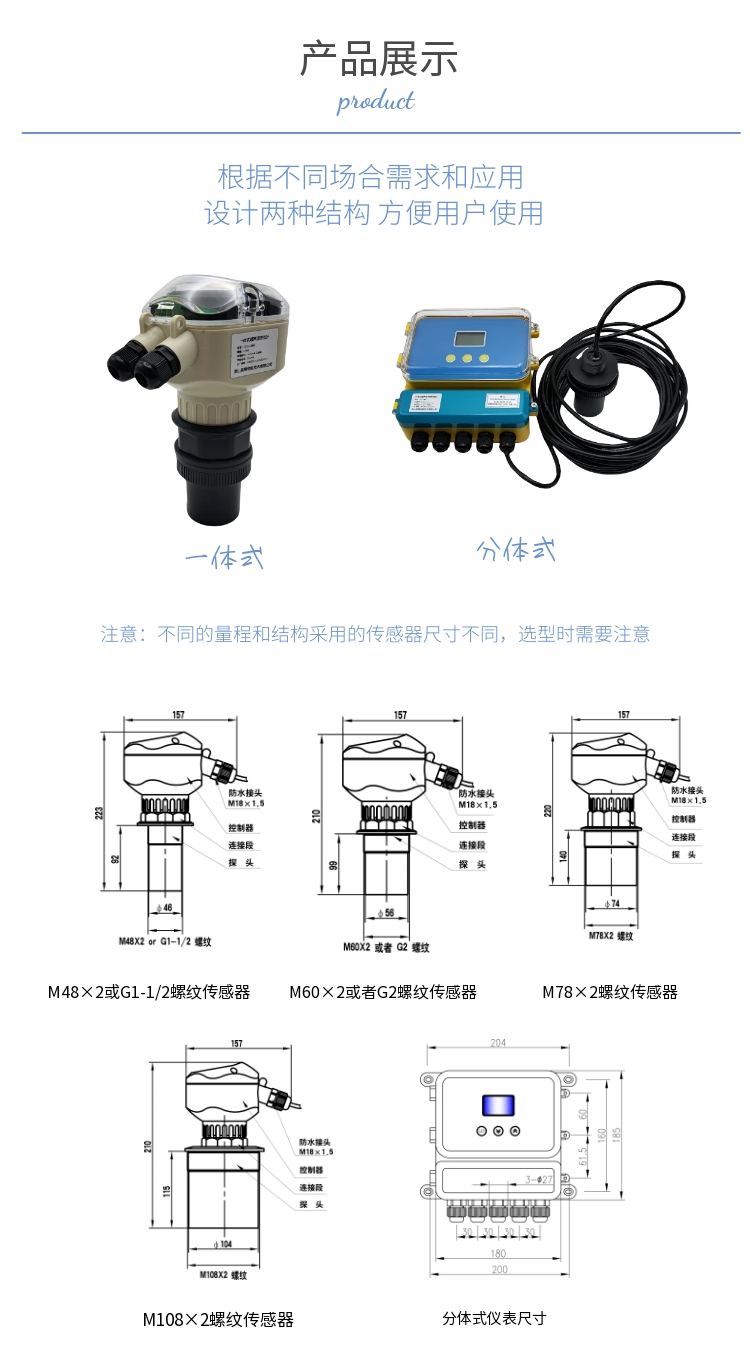

产品结构尺寸与安装

超声波液位计安装的核心是「盲区」与「波束角」：探头下方留足盲区、避开障碍物，测量就稳定。

避开安装盲区

液面最高位与探头底面之间必须留出盲区距离，最高液位不得进入盲区，否则回波异常。

要点：盲区避让

避开障碍与进料流

探头波束锥角内避开横梁、管路与进料流；必要时加装导波管或偏移安装位置。

要点：波束避障

分体式远传仪表

池边潮湿、仪表位干燥的场合选分体式，传感器 IP68，线缆长度可定制。

要点：分体远传

螺纹规格对准开孔

M48×2/G1-1/2、M60×2/G2、M78×2、M108×2 多种螺纹对应不同量程，开孔前先确认传感器规格。

要点：螺纹匹配

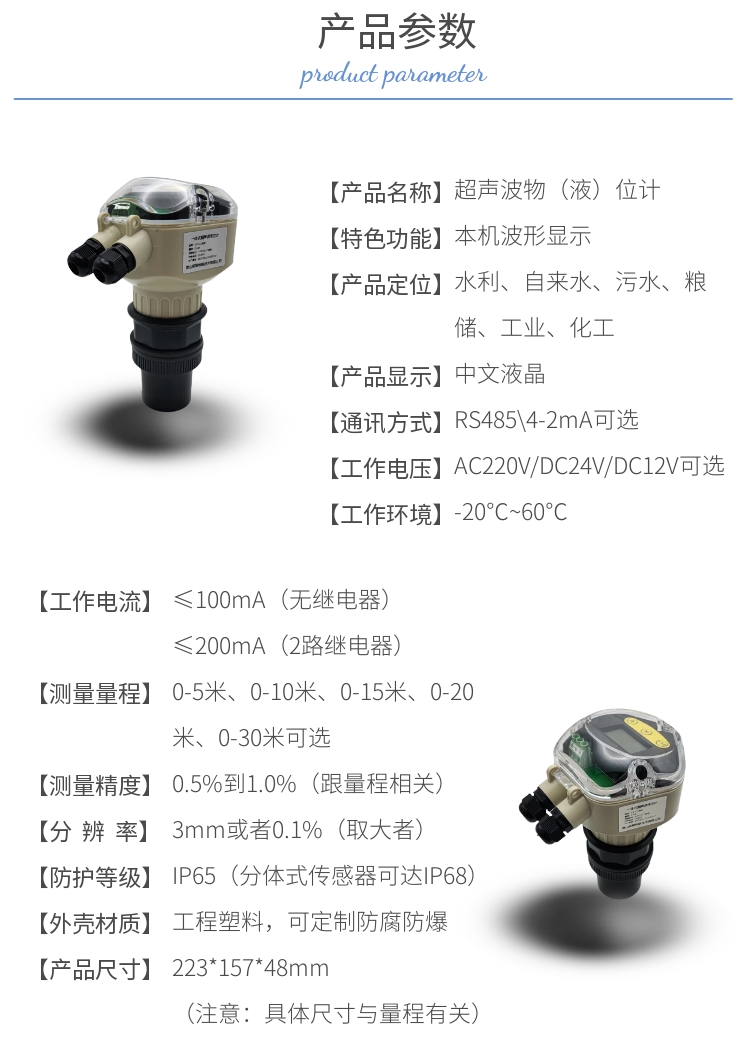

技术参数

参数项	规格说明
产品系列	CX-ULG 系列超声波物（液）位计
产品名称	超声波物（液）位计
特色功能	本机波形显示
产品定位	水利、自来水、污水、粮储、工业、化工
产品显示	中文液晶
通讯方式	RS485 / 4-20mA 可选
工作电压	AC220V / DC24V / DC12V 可选
工作环境	-20℃~60℃
工作电流	≤100mA（无继电器）；≤200mA（2 路继电器）
测量量程	0-5 米、0-10 米、0-15 米、0-20 米、0-30 米、0-40 米可选，可定制更大量程
测量精度	0.5% 到 1.0%（跟量程相关）
分辨率	3mm 或者 0.1%（取大者）
防护等级	IP65（分体式传感器可达 IP68）
外壳材质	工程塑料，可定制防腐防爆
产品尺寸	223×157×48mm（注意：具体尺寸与量程有关）
继电器输出	可定制增加

※ 量程以辰稀物联《智慧水利产品选型手册 2026》CX-ULG 系列为准（5/10/15/20/30/40 米可选，可定制更大量程）；线上早期副标题曾写「量程最大可到 60 米」，如确有需求请来电确认。

软件平台与调试

液位数据接入遥测终端机或 PLC 后，可在辰稀云平台查看实时液位、历史曲线与超限报警。

RS485/4-20mA 双选择

RS485 走数字总线抗干扰强，4-20mA 直连传统仪表系统，按现场条件选。

输出：两种可选

波形辅助诊断

本机波形显示可在调试阶段确认回波质量，远程运维时也可结合数据曲线判断探头状态。

诊断：波形显示

接入遥测终端机

与遥测终端机 RS485 直连上云，河道水位、水池液位远程可视、超限报警。

组网：RTU 上云

继电器本地联锁

可定制继电器输出，就地实现高低液位联锁控制，脱离上位机也能保护工艺。

控制：继电器联锁

应用场景

从干滩水位到强酸液位，以下场景均有公开案例支撑，腐蚀与恶劣工况可选防腐定制型。

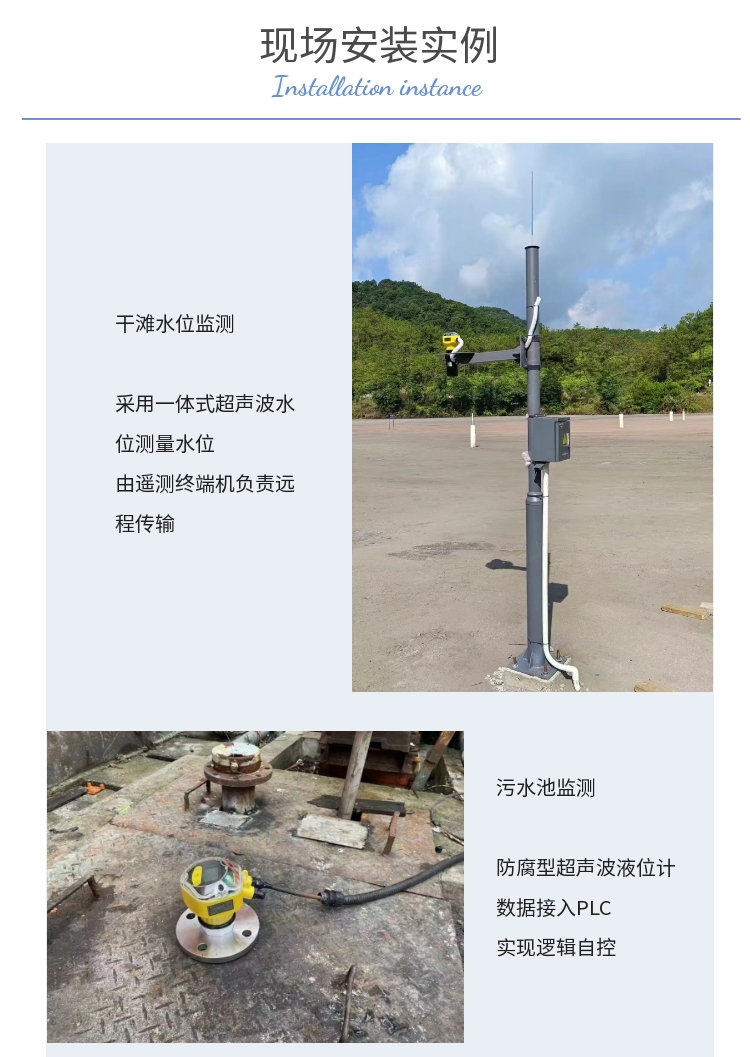

干滩水位监测

采用一体式超声波水位计测水位，由遥测终端机负责远程传输，适合尾矿库/水库干滩巡查自动化。

案例：一体式 + RTU

污水池监测

防腐型超声波液位计，数据接入 PLC 实现逻辑自控，污水工况稳定运行。

案例：防腐型 + PLC

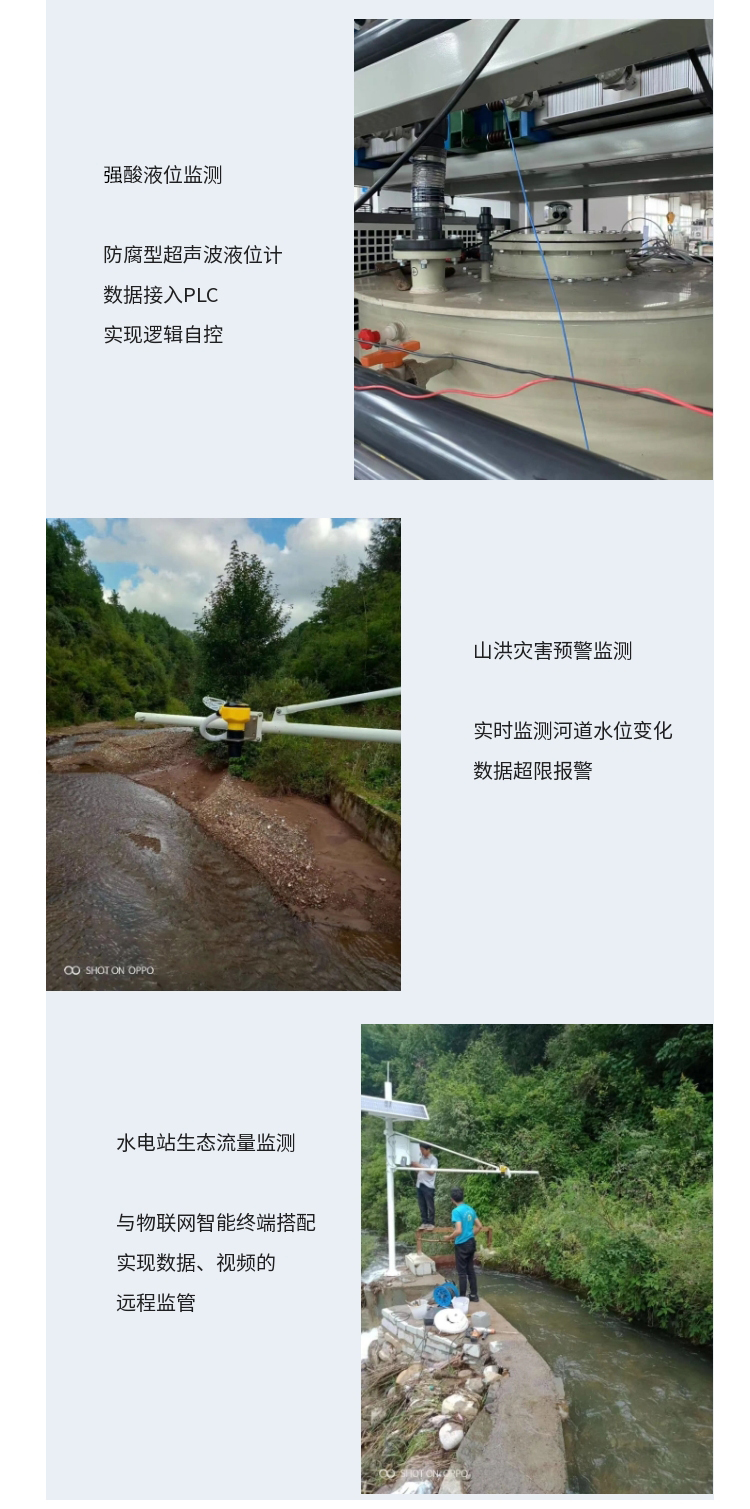

强酸液位监测

防腐型超声波液位计接入 PLC，实现强酸罐液位逻辑自控，非接触测量不受腐蚀。

案例：强酸工况

山洪预警与生态流量

实时监测河道水位变化、数据超限报警；与物联网智能终端搭配实现水电站生态流量数据、视频远程监管。

案例：预警 / 生态流量

无线在线监测方案

典型站点由「超声波液位计 + 遥测终端机 + 供电 + 辰稀云平台」构成，液位数据远程可视、超限报警。

超声波液位计无线在线监测方案拓扑

测量层

一体式或分体式超声波液位计，按量程与工况选型，RS485/4-20mA 输出。

测量：非接触

采集层

遥测终端机读取液位数据，本地存储与断网续传，兼容水利规约上报监管平台。

采集：RTU

平台层

辰稀云平台实时监测、历史曲线、报警记录与日报表，多站点集中管理。

平台：辰稀云

视频联动

需要现场确认的测点可加配网络摄像机，液位数据与现场画面同平台查看。

扩展：视频联动

配套设备推荐

以下配套设备与超声波液位计直接互联，可成套采购并由我们完成联调。

CX-RLG 雷达水位计

精度 ±1mm、IP68，精度要求更高的水位站点可选雷达方案。

高配：雷达水位计

水文遥测终端机

多协议水利 RTU，读取液位数据并对接监管平台。

配套：数据上报

CX-D10 物联网传输终端

4G Cat1 DTU，小体积低成本透传液位数据。

配套：数据透传

辰稀云数据托管运维平台

设备托管、液位监控、报警与报表一站式管理。

配套：云平台

与同类产品对比

同为「从上方测液位」的仪表，超声波与雷达的典型差异如下（均为一般情况下的对比，具体以现场工况实测为准）。

对比维度	超声波液位计	雷达液位计 / 压力式水位计（一般情况）
测量原理	声波回波测距，非接触	雷达为电磁波回波；压力式为投入式静压测量
精度水平	0.5%~1.0%（跟量程相关）	雷达液位计通常可达毫米级（如 CX-RLG ±1mm）
介质影响	受蒸汽、泡沫、粉尘影响相对明显	雷达受上述影响相对更小；压力式与介质表面状态无关
温度范围	-20~60℃	雷达可达 -20~100℃ 量程口径；压力式探头可长期浸泡
成本水平	相对更低，性价比高	雷达方案通常成本更高
适用建议	常温水池、污水池、粮仓等常规物位	高精度水位、高温高压或强腐蚀浸泡场合
