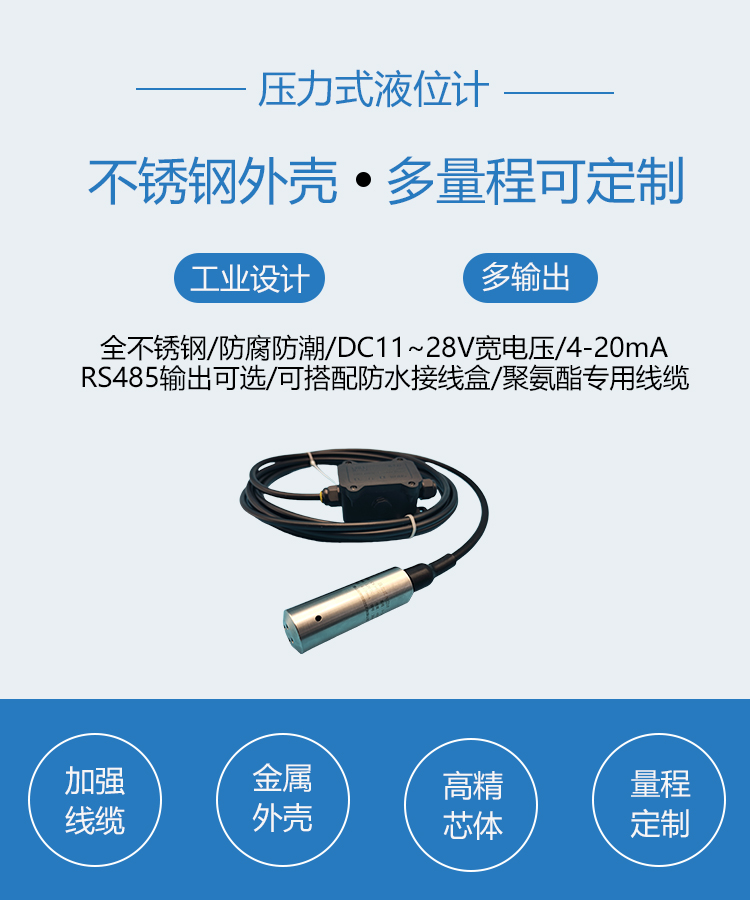

辰稀物联CX-HLG 压力式水位计

±0.5% FS

测量精度

1mm

测量分辨力

IP68

传感器防护

0~200m

量程可定制

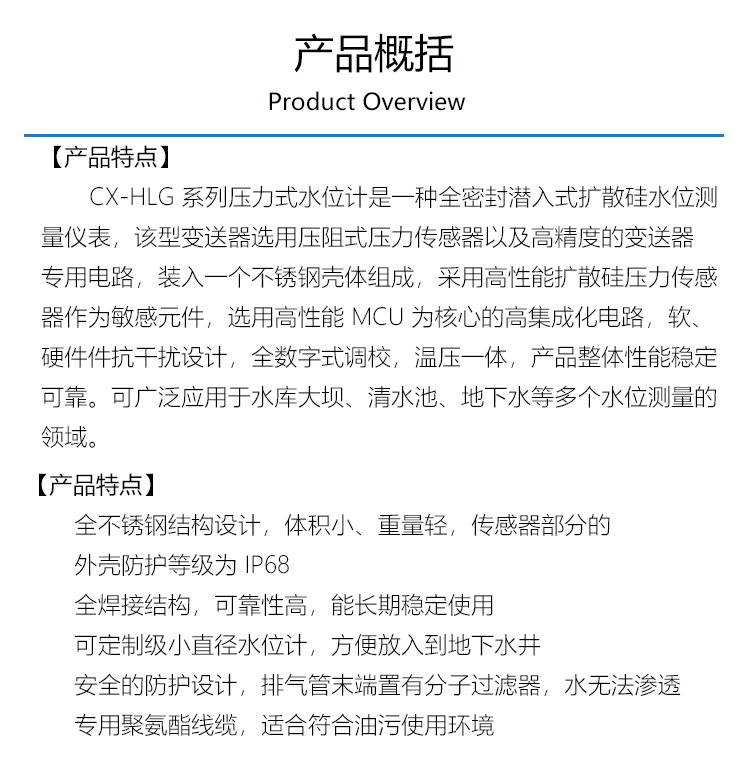

1 全不锈钢结构，IP68 防水

全不锈钢结构，体积小、重量轻，传感器部分防护等级 IP68，可长期浸泡于水体稳定工作；相比带显示表的投入式产品，无可视窗口与按键开口，进水风险更低。

材质：SS304 不锈钢 / 防护 IP68

2 全焊接结构，长期稳定

全焊接一体成型结构，可靠性高、密封性好，能长期稳定使用；无密封圈老化与螺纹松动带来的渗漏隐患，适合值守型连续监测站点。

结构：全焊接一体成型

3 极小直径，可定制

可定制极小直径水位计，方便放入地下水井等狭小测点；常用规格 φ26×103mm、φ26×130mm、φ16×150mm、φ17×150mm，量程 0~200m 可定制。

规格：φ16~φ26mm 可选

4 分子过滤器，防渗透

排气管末端置有分子过滤器，水分子无法渗透，既保障传感器在水下长期稳定测压，也避免水汽沿排气管进入芯体造成漂移。

防护：排气管配分子过滤器

5 聚氨酯专用线缆

专用聚氨酯线缆（φ7.5mm），耐磨耐腐蚀，适合油污及复杂使用环境，强度高寿命长；加强线缆结构可承受井下长期悬吊受力。

线缆：φ7.5mm 聚氨酯

6 高精度扩散硅测压

以高性能扩散硅压力传感器为敏感元件，测量精度 ±0.5% FS、分辨力 1mm，直接反映水体静压，数据稳定可靠、长期漂移小。

精度：±0.5% FS / 分辨力 1mm

7 MCU 高集成电路，温压一体

高性能 MCU 高集成化电路，软、硬件抗干扰设计，全数字式调校，温压一体；出厂数字标定，现场无需反复调零。

电路：MCU 高集成 / 数字调校

8 RS485 / 4-20mA 双输出

通信方式 RS485 / 4-20mA 可选，可搭配防水接线盒，灵活适配不同采集系统与监测平台；RS485 抗干扰能力强、传输距离远。

输出：RS485 / 4-20mA 可选

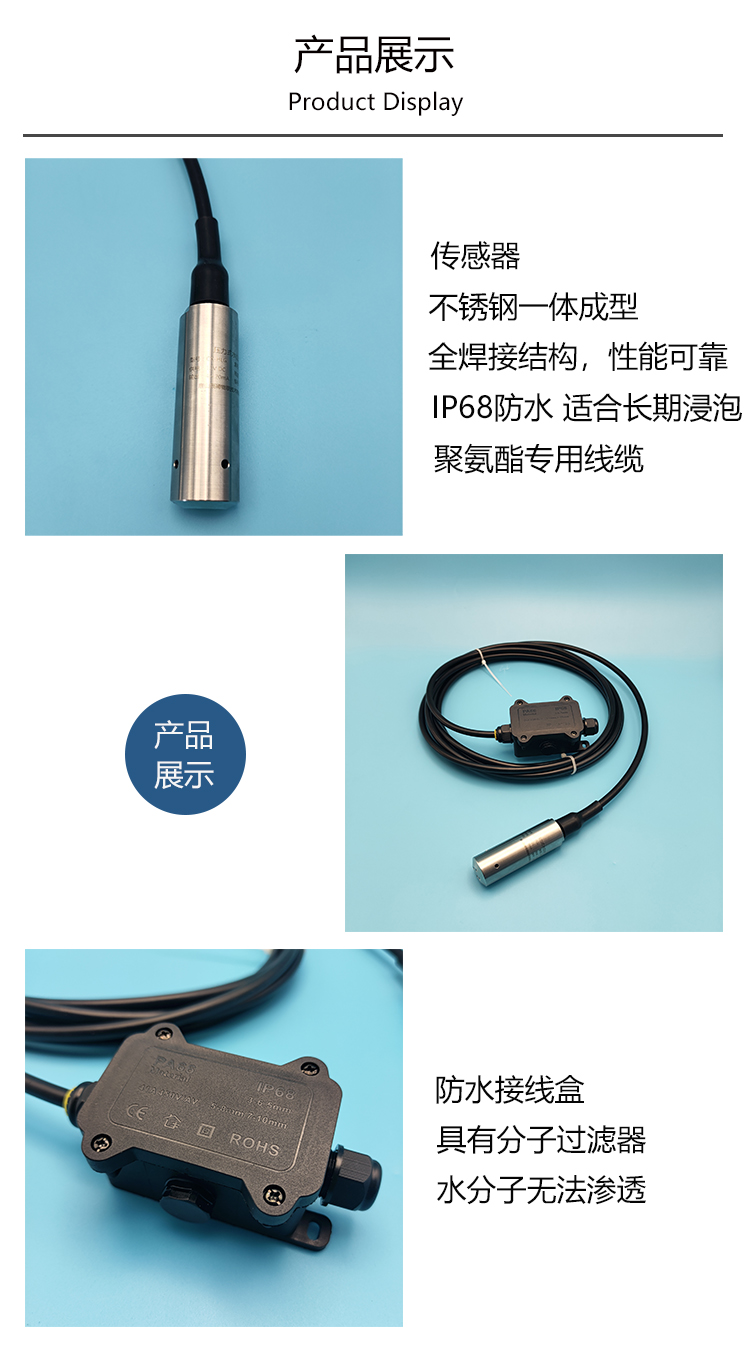

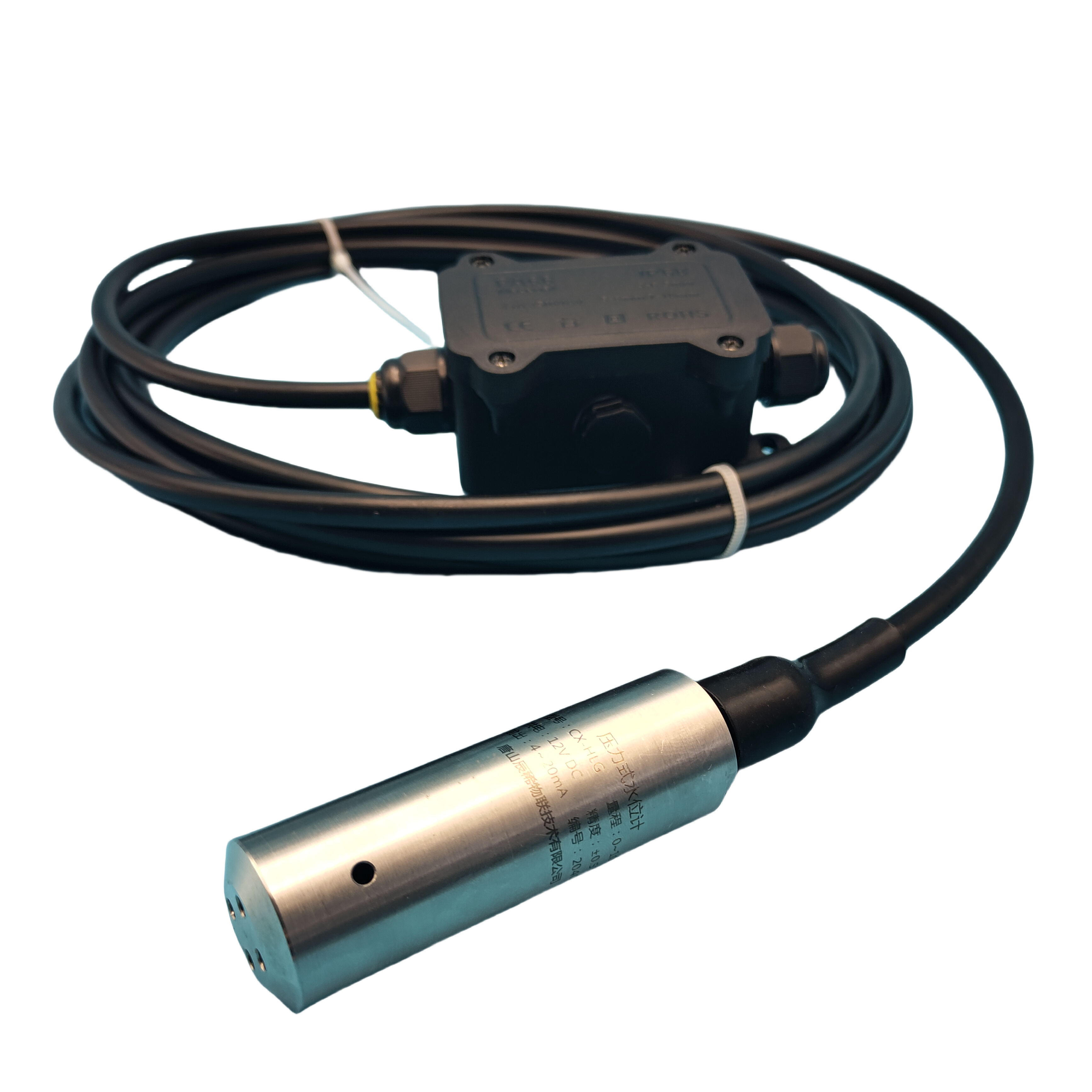

不锈钢一体成型探头

SS304 不锈钢一体成型，全焊接结构性能可靠，IP68 防水，适合长期浸泡使用；外壳体积小、重量轻，便于井下投放与固定。

材质：SS304 一体成型

聚氨酯专用线缆

φ7.5mm 聚氨酯专用线缆，耐磨耐腐蚀，加强线缆结构，适合油污及复杂环境；线缆与探头连接处整体密封，长期浸泡不渗水。

线缆：φ7.5mm 聚氨酯

防水接线盒

可搭配防水接线盒，内置分子过滤器，水分子无法渗透，信号转换与电源接入稳定可靠；井口接线与供电集中布置，便于后期检修。

配件：防水接线盒

高精芯体

压阻式压力传感器配高精度变送器专用电路，扩散硅高精芯体，测量稳定、抗干扰能力强；芯体经数字标定与温压补偿，全量程一致性好。

芯体：扩散硅 + 高精度变送电路

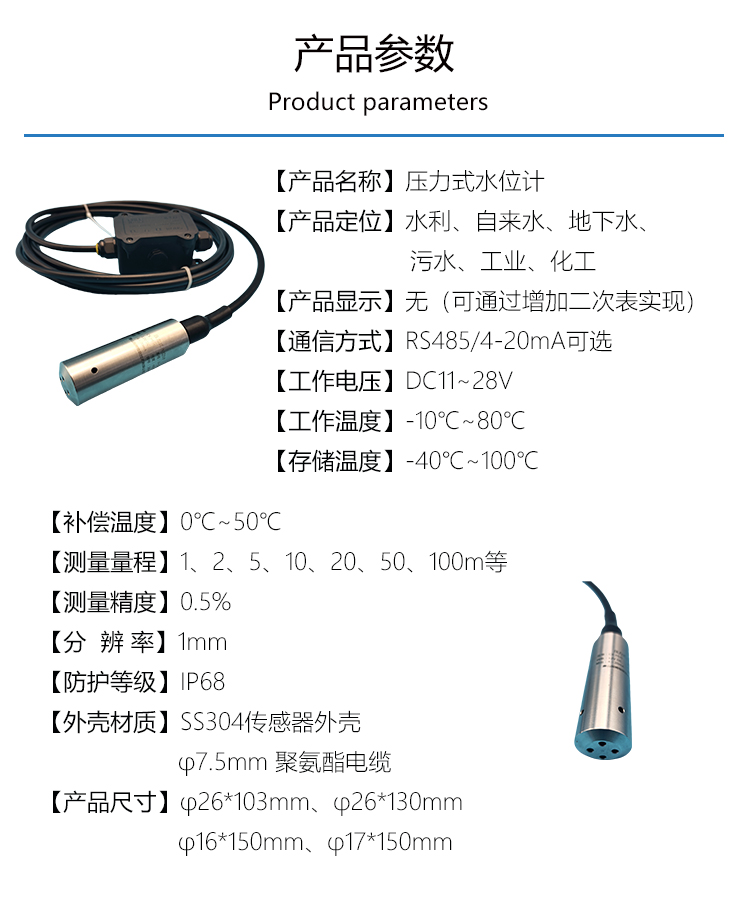

探头尺寸规格

常见规格 φ26×103mm、φ26×130mm、φ16×150mm、φ17×150mm，可定制极小直径；直径越小越适合狭小井管，选型前建议先核实井口内径。

规格：φ16 / φ17 / φ26 可选

安装方式

全密封潜入式安装，传感器放入水体或测井固定，线缆引至防水接线盒，安装简单；无需开槽布管，单人在井口即可完成投放。

安装：全密封潜入式

量程定制

测量量程 1、2、5、10、20、50、100m 等常用规格，0~200m 量程可定制，按井深选型；建议量程留有余量，避免水位超过满量程。

量程：1~100m 常用 / 200m 可定制

宽压供电

工作电压 DC11~28V 宽电压设计，适配市电、太阳能等供电方式，满足野外长期运行；低功耗设计便于搭配太阳能站点长期值守。

电压：DC11~28V

RS485 数字输出

RS485 数字信号输出，抗干扰能力强、传输距离远，适用于 PLC、DTU、RTU、数采仪对接；数字量输出不随线缆长度衰减，长距离组网更稳定。

协议：RS485 数字输出

4-20mA 模拟输出

4-20mA 模拟信号输出，兼容传统采集仪表与自动化系统，便于接入现有控制回路；两线制接线简单，可直接替换同类模拟量水位计。

输出：4-20mA 模拟

二次表就地显示

产品本身无显示，可通过增加二次表实现就地读数与参数查看，方便现场巡检维护；二次表可与探头配套供货，接线即用。

配件：二次表就地读数

接入监测平台

通过 RTU 或数采仪接入监测平台，实时查看水位数据与变化曲线，支撑远程监管；平台侧可配置超限报警与历史数据查询。

平台：远程监管

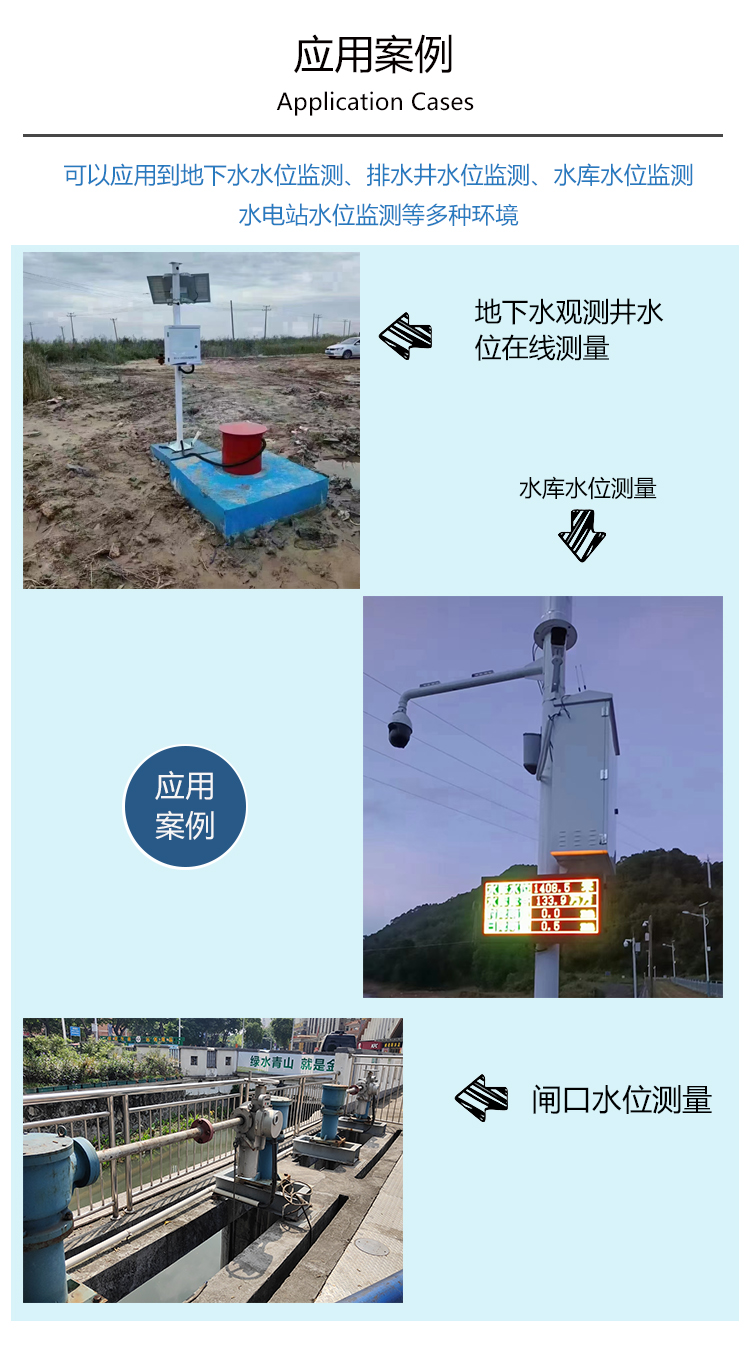

地下水井监测

可定制极小直径探头，方便放入地下水观测井，实现地下水位在线测量，适配狭小井管；φ16×150mm 等细径规格可进入多数观测井。

适用：地下水观测井

水库大坝监测

适用于水库水位测量、大坝水情监测，全焊接结构长期稳定，满足长期值守运行；深水库区可选长量程规格。

适用：水库 / 大坝

水电站水位监测

适用于水电站水位测量与生态流量监测，宽电压低功耗设计，适配电站长期在线监测；可与站内自动化系统通过 4-20mA 直接对接。

适用：水电站 / 生态流量

排水井 / 清水池监测

适用于排水井、清水池、闸口水位测量，耐油污线缆与分子过滤器，适应复杂水体；清水池场景可搭配二次表实现就地读数。

适用：排水井 / 清水池

水位数据采集

CX-HLG 通过 RS485 或 4-20mA 实时输出水位数据，扩散硅高精测压，数据稳定可靠；潜入式直接测压，不受水面波动与漂浮物干扰。

采集：RS485 / 4-20mA

无线传输上报

搭配遥测终端机（RTU），通过无线网络将水位数据远程上报至监测平台，全天候在线；上报频次可按业务需要配置。

传输：无线在线

平台远程监管

监测平台实时展示水位曲线、超限报警与历史数据，支撑水利部门远程监管调度；支持多测点统一查看与数据导出。

监管：平台可视化

太阳能供电

工作电压 DC11~28V 宽电压设计，适合太阳能供电场合，满足野外无市电站点运行；低功耗电路配合太阳能板与蓄电池可长期值守。

供电：DC11~28V / 太阳能

遥测终端机（RTU）

搭配遥测终端机（RTU）实现水位数据无线远程传输，通过标准协议完成采集与上报。

适用：无线在线监测

二次表 / 数显仪表

产品本身无显示，可增加二次表实现就地显示与参数查看，满足现场巡检读数需求。

适用：就地显示

供电电源

工作电压 DC11~28V 宽电压，可按现场配置直流电源或太阳能供电，满足低功耗运行。

电压：DC11~28V

防水接线盒 / 线缆

搭配防水接线盒（内置分子过滤器）与聚氨酯专用线缆，保障信号可靠引出与长期防水。

配件：接线盒 + 聚氨酯线缆

① 量程怎么定

先确认最大水深：常用量程 1~100m，0~200m 可定制。量程宜留余量，避免水位超过满量程导致读数饱和。

关键：按最大水深并留余量

② 直径与井口适配

地下水井等狭小测点优先选极小直径（φ16×150mm、φ17×150mm），先核实井口内径与弯曲度再定尺寸。

关键：先核实井口内径

③ 输出方式怎么选

需要组网远程传输选 RS485；对接传统模拟采集系统选 4-20mA。RS485 抗干扰能力更强、适合长距离与多设备组网。

关键：RS485 还是 4-20mA

④ 是否要无线组网

本机输出 RS485 / 4-20mA，若需无线上报与平台可视化，需另配遥测终端机（RTU）或数采仪；只做就地监测可只加二次表。

关键：是否要配 RTU 才能上云
