辰稀物联CX-OM 振弦式渗压计

辰稀物联振弦式渗压计 CX-OM 大坝安全渗压监测传感器

采用进口钢弦，量程 0-350/700/1000KPa 可选，分辨率 ≤0.025%F.S，频率信号输出并同步测温，-40~+80℃。

RS485输出渗压计振弦输出渗压计

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

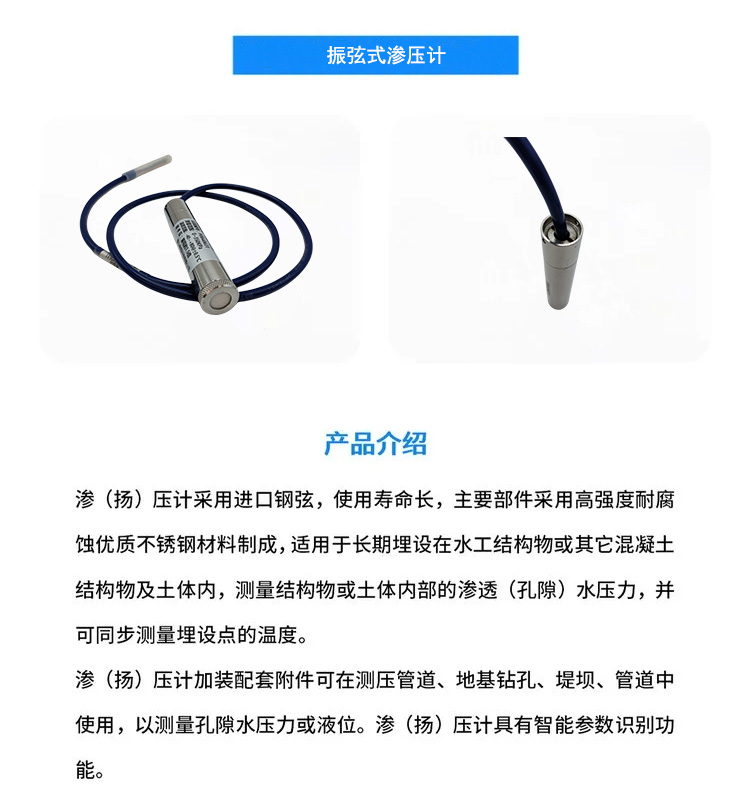

辰稀物联振弦式渗压计（CX-OM 系列）

进口钢弦 · 温度自动补偿 · 智能参数识别 · 长期埋设 · 同步测温

别称：振弦式渗压计 / 渗透压力计 / 孔隙水压力计 / 振弦式孔隙水压力计 / 大坝渗压计

辰稀物联振弦式渗压计（CX-OM 系列）采用进口钢弦，使用寿命长，主要部件采用高强度耐腐蚀优质不锈钢材料制成，适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力，并可同步测量埋设点的温度。渗（扬）压计加装配套附件可在测压管道、地基钻孔、堤坝、管道中使用，以测量孔隙水压力或液位；产品具有智能参数识别功能，寿命长、耐腐蚀、温度自动补偿。

0~3000KPa

量程可选

≤0.025%F.S

分辨率

-40~80℃

测温范围

智能

参数识别

不确定振弦式还是扩散硅式更适合您的监测点？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

核心功能特点

为「埋进结构物里用几十年」设计的传感器：从钢弦、不锈钢壳体到温度补偿，处处围绕长期稳定性。

1 进口钢弦传感

采用进口钢弦，频率信号稳定、抗干扰能力强，适合长距离传输与长期埋设工况。

传感：进口钢弦

2 长寿命耐腐蚀

主要部件采用高强度耐腐蚀优质不锈钢材料制成，适合长期埋设在水工结构物、混凝土及土体内。

材质：耐腐蚀不锈钢

3 温度自动补偿

内置测温元件同步测量埋设点温度并自动补偿，消除温度变化对渗压测量的影响。

补偿：温度自动补偿

4 智能参数识别

具有智能参数识别功能，仪器参数自动读取，接入采集系统免去人工录参、减少出错。

特色：智能识别

5 高分辨率

分辨率 ≤0.025%F.S，拟合精度约 0.1%F.S/0.5%F.S，能捕捉渗透压力的细微变化。

精度：≤0.025%F.S

6 多量程可选

测量范围 0-350、0-700、0-1000、0-2000、0-3000KPa 可选，按坝高与水头选择量程，兼顾精度与安全余量。

量程：五档可选

7 同步测温度

测量渗透压力的同时同步测量埋设点温度，一孔双参，服务大坝渗流热学分析。

双参：渗压 + 温度

8 配套附件灵活安装

加装配套附件可在测压管道、地基钻孔、堤坝、管道中使用，以测量孔隙水压力或液位。

安装：附件配套

产品外观与细节

不锈钢壳体 + 钢缆 + 透水石端的结构，尺寸紧凑（φ24×100mm），钻孔埋设方便。

紧凑探头尺寸

最大外径 φ24mm、长度 100mm，钻孔埋设与测压管投放都方便。

尺寸：φ24×100mm

耐腐蚀壳体

高强度耐腐蚀优质不锈钢壳体，长期埋设于混凝土与土体不锈蚀。

壳体：不锈钢

钢缆信号传输

频率信号经钢缆传输，抗干扰能力强，长距离传输衰减小。

传输：频率信号

安装图例清晰

埋设于土体内的典型安装姿态见安装图例，钻孔、回填、封孔按规范执行。

安装：图例配套

产品结构尺寸与安装

渗压计的可靠性一半来自埋设工艺：钻孔、饱和、封孔每一步都影响测量真实性，建议由具备经验的人员按规范施工。

钻孔与埋设

按监测设计钻孔至埋设高程，孔底铺设砂砾反滤，渗压计就位后中粗砂回填、膨润土封孔。

要点：钻孔埋设

测压管安装

用于测压管水位测量时，加装配套附件将渗压计悬吊于测压管内设计高程。

要点：测压管

饱和与初值

埋设前透水石饱和处理，埋设后待孔隙水压力稳定记录初值，作为监测基准。

要点：饱和初值

接入采集系统

频率信号接入振弦采集模块或遥测终端机，智能参数识别自动读取仪器系数。

要点：接入采集

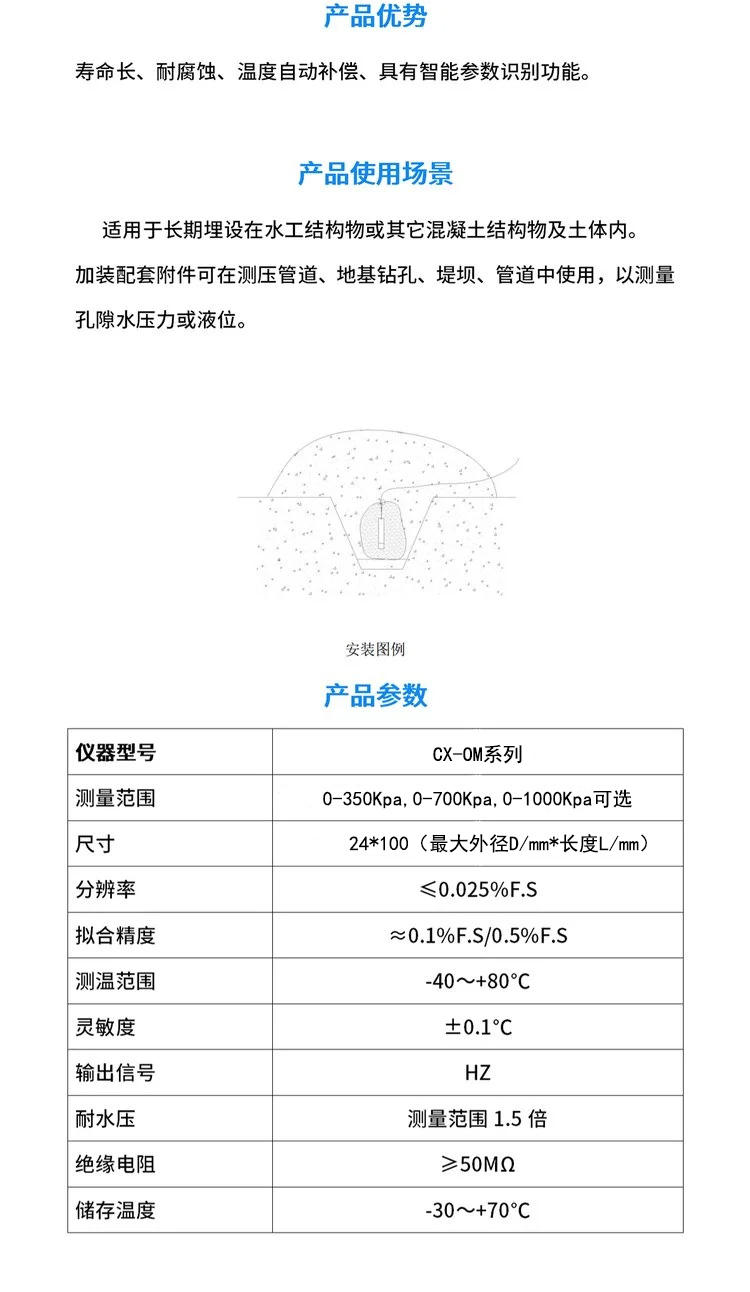

技术参数

参数项	规格说明
仪器型号	CX-OM 系列（振弦式）
测量范围	0-350、0-700、0-1000、0-2000、0-3000KPa 可选
尺　　寸	24×100mm（最大外径 D/mm × 长度 L/mm）
分辨率	≤0.025%F.S
拟合精度	≈0.1%F.S / 0.5%F.S
测温范围	-40~+80℃
灵敏度	±0.1℃
测温精度	±0.5℃
防护等级	IP68
材质	304 不锈钢
供电电压	DC12V
输出信号	HZ（频率信号）
耐水压	测量范围 1.5 倍
绝缘电阻	≥50MΩ
储存温度	-30~+70℃
传感器材质	高强度耐腐蚀优质不锈钢，进口钢弦
特色功能	温度自动补偿、智能参数识别、同步测温
安装方式	钻孔埋设 / 测压管 / 地基钻孔 / 堤坝 / 管道（配附件）

※ 以上参数取自辰稀物联《智慧水利产品选型手册 2026》CX-OM 系列；同系列另有扩散硅式渗压计（同为 CX-OM 系列，RS485 输出），参数见对比表。

软件平台与调试

频率信号经振弦采集模块接入遥测终端机，渗压与温度数据上云，大坝渗流态势一屏掌握。

振弦采集接入

频率信号经振弦采集模块/采集仪接入遥测终端机，智能参数识别自动读取仪器系数。

接入：振弦采集

过程线分析

辰稀云平台绘制渗压、温度过程线，与库水位对比分析渗流态势。

分析：过程线

超限报警

渗压超限、测值异常突变实时报警，大坝安全预警及时响应。

报警：超限预警

报表归档

日报表自动汇总各测点渗压均值/极值，满足大坝安全监测资料整编要求。

报表：自动整编

应用场景

从大坝坝体到地基钻孔，凡是需要掌握「水在结构物里怎么走」的地方都有它的用武之地。

大坝安全监测

埋设于坝体、坝基与坝肩，监测渗透（孔隙）水压力，评估大坝渗流安全。

场景：大坝渗流

测压管水位

加装配套附件投入测压管，长期自动监测管内水位，替代人工测钟。

场景：测压管

地基与基坑

地基钻孔埋设监测孔隙水压力，服务基坑降水、地基处理效果评估。

场景：地基基坑

堤防与管道

堤防浸润线监测、管道沿线渗压监测，长期值守自动采集。

场景：堤防管道

无线在线监测方案

典型监测断面由「渗压计 + 振弦采集 + 遥测终端机 + 辰稀云平台」构成，渗流数据远程自动整编。

振弦式渗压计监测方案拓扑

传感层

按监测断面布置多支振弦式渗压计，覆盖坝体、坝基与坝肩关键高程。

传感：断面布置

采集层

振弦采集模块汇接多支仪器，遥测终端机定时采集、本地存储、断网续传。

采集：多仪汇接

平台层

辰稀云平台渗压过程线、报警与报表，同时可对接省级大坝安全监管要求。

平台：渗流分析

供电层

太阳能 + 蓄电池免市电运行，测站无人值守常年采集。

供电：太阳能

配套设备推荐

以下配套设备与振弦式渗压计组成大坝安全监测系统，可成套采购并由我们完成联调。

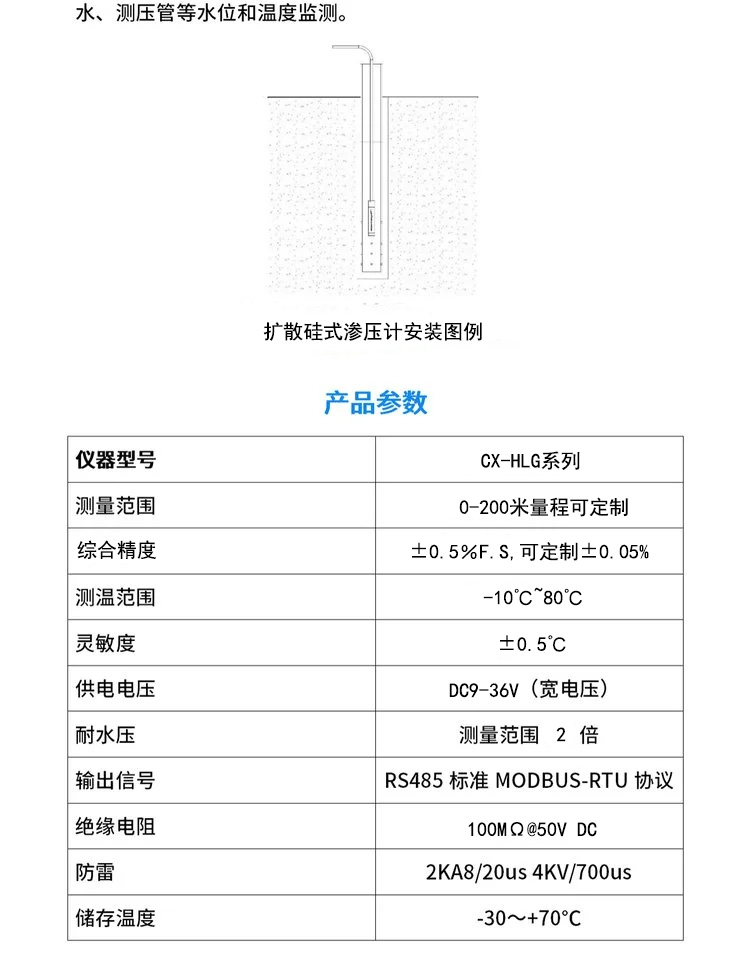

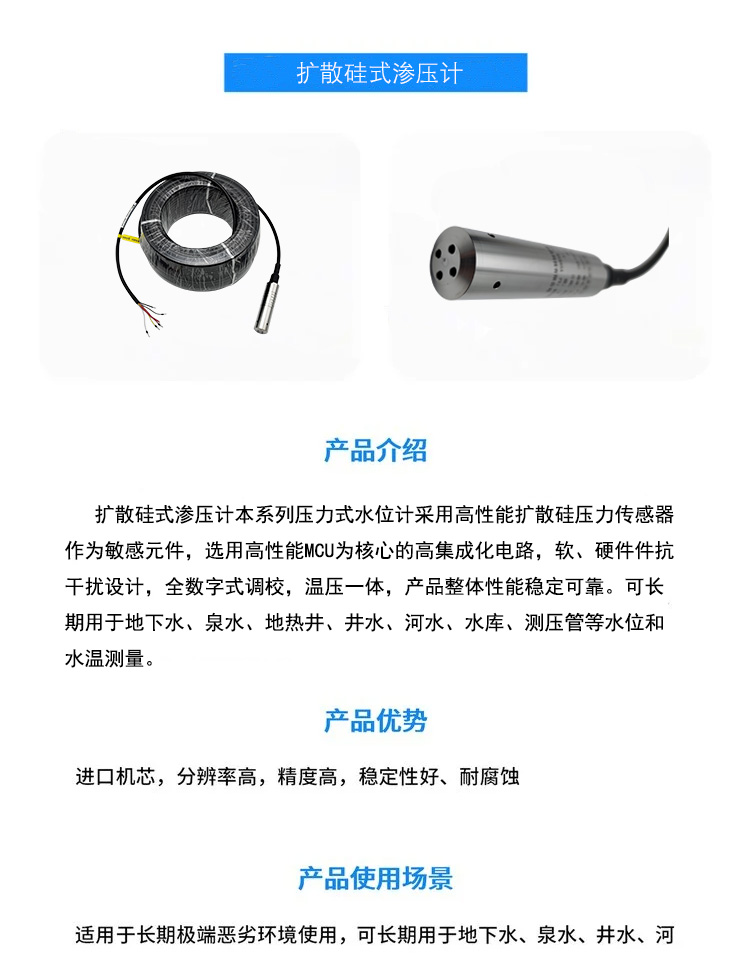

CX-OM 扩散硅式渗压计

同为 CX-OM 系列的数字输出型号，适合免振弦采集、直接接入 RTU 的测点。

姊妹：扩散硅式

CX-HLG 压力式水位计

同平台扩散硅压力技术，用于坝前水位、测压管水位的投入式测量。

配套：水位测量

振弦采集模块 / 遥测终端机

频率信号采集与多协议上报，构成自动化监测站。

配套：采集上报

辰稀云数据托管运维平台

渗压过程线、报警与资料整编报表一站式管理。

配套：云平台

与同类产品对比

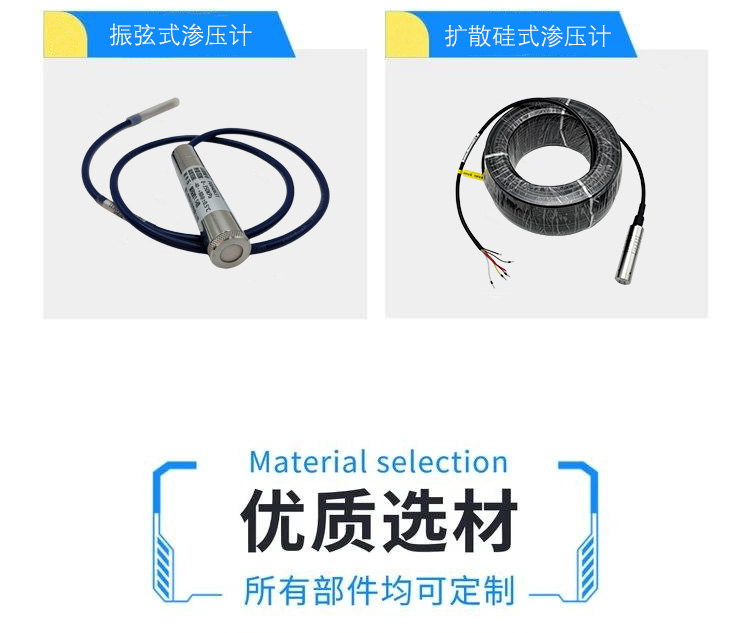

同为渗压测量，振弦式与扩散硅式的典型差异如下（均为一般情况下的对比，请结合监测要求与采集系统选型）。

对比维度	振弦式渗压计（CX-OM）	扩散硅式渗压计（同为 CX-OM 系列）
传感原理	钢弦频率信号，长期稳定性口碑好	扩散硅压阻式，数字调理输出
输出信号	HZ 频率信号，需配振弦采集模块	RS485 标准 MODBUS-RTU 协议
量程范围	0-350/700/1000/2000/3000KPa 可选	0-350~3000KPa 可选，可定制
精度水平	分辨率 ≤0.025%F.S，拟合 ≈0.1%/0.5%F.S	综合精度 ±0.5%F.S，可定制 ±0.05%
测温能力	同步测温 -40~80℃（±0.1℃）	测温 -10~70℃（±0.5℃）
接入方式	需振弦采集模块汇接	RS485 直连遥测终端机
