辰稀物联RLG（26G）雷达液位计

辰稀物联CX-RLG系列雷达液位计 26G/80G 大量程物位计

26GHz/80GHz 双频可选，量程 0-30/70/150 米可选，测量精度 ±3mm，金属外壳抗雷击，RS485 与 4-20mA 输出。

水位测量物料测量雷达液位计

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

辰稀物联 CX-RLG 系列雷达液位计（26G/80G）

26G/80G 双频可选 · ±3mm · 量程至 150m（需订货） · 金属外壳抗雷击 · RS485/4-20mA

别称：雷达液位计 / 雷达物位计 / 雷达水位计（26G/80G 工业型）/ 雷达料位计 / 大量程雷达液位计

CX-RLG 系列雷达物（液）位计采用 26GHz/80GHz 调频连续波雷达测量，从罐顶/支架向液面发射雷达波并接收回波，非接触测得液位。测量量程 0-30、0-70、0-150 米可选（150 米需订货），测量精度 ±3mm，过程温度 -20℃~100℃；采用铸铝+不锈钢外壳（外壳铸铝/塑料/不锈钢可选），内置防雷、抗雷击、测量稳定，可在室外、工业环境稳定发挥性能；过程连接螺纹、支架、法兰可选，RS485 / 4-20mA 二线制输出，可选液晶现场显示，工业、水利均可应用。

26G/80GHz

双频可选

±3mm

测量精度

0~150m

量程可选（订货）

-20~100℃

过程温度

不确定该选 26G 还是 80G、口径怎么配？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

核心功能特点

一个系列覆盖从小口径储罐到 150 米高位料仓：金属外壳 + 内置防雷，工业与水利现场都能长期稳定。

1 26G/80G 双频可选

26GHz 通用型性价比高；80GHz 波束角更小、穿透性强，适合安装空间受限与复杂工况。

频率：26GHz / 80GHz

2 量程 0~150 米可选

0-30、0-70、0-150 米三档量程可选，从水池到高位料仓、深竖井都能覆盖；0-150 米为大量程规格，需提前订货。

量程：0-30/70/150m

3 精度 ±3mm

毫米级测量精度，满足水位、液位的连续监测与计量统计需求。

精度：±3mm

4 非接触式测量

雷达波非接触测量，不受介质密度、温度（量程内）、蒸汽泡沫影响相对较小，污水、酸碱、物料均可测。

原理：调频连续波

5 金属外壳，内置防雷

铸铝+不锈钢外壳，内置防雷、抗雷击，可在室外、工业环境稳定发挥性能；防护 IP65/IP68（部分产品）。

防护：内置防雷 / IP65-68

6 多种过程连接

螺纹、支架、法兰可选，适配罐顶开孔、渠道支架与井口安装等多种现场条件。

连接：螺纹/支架/法兰

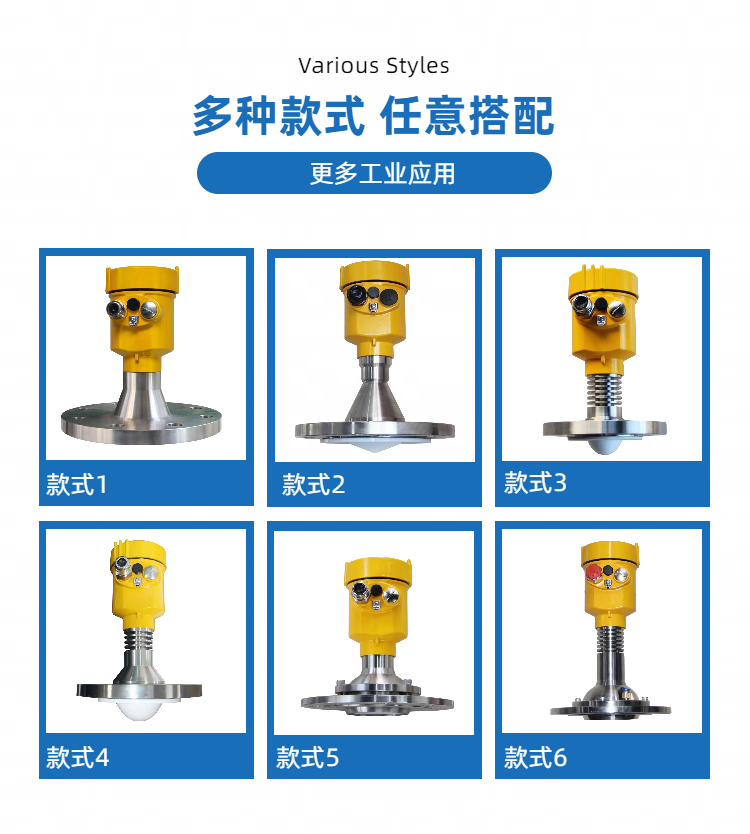

7 多种天线款式

喇叭口天线、平面透镜天线等多种款式任意搭配，按介质与安装条件选择，更多工业应用覆盖。

天线：多种款式

8 RS485 / 4-20mA 二线制

RS485（DC6-24V 供电）或 4-20mA 二线制（DC24V 供电）输出，可选液晶现场显示，接入采集系统方便。

输出：RS485 / 4-20mA

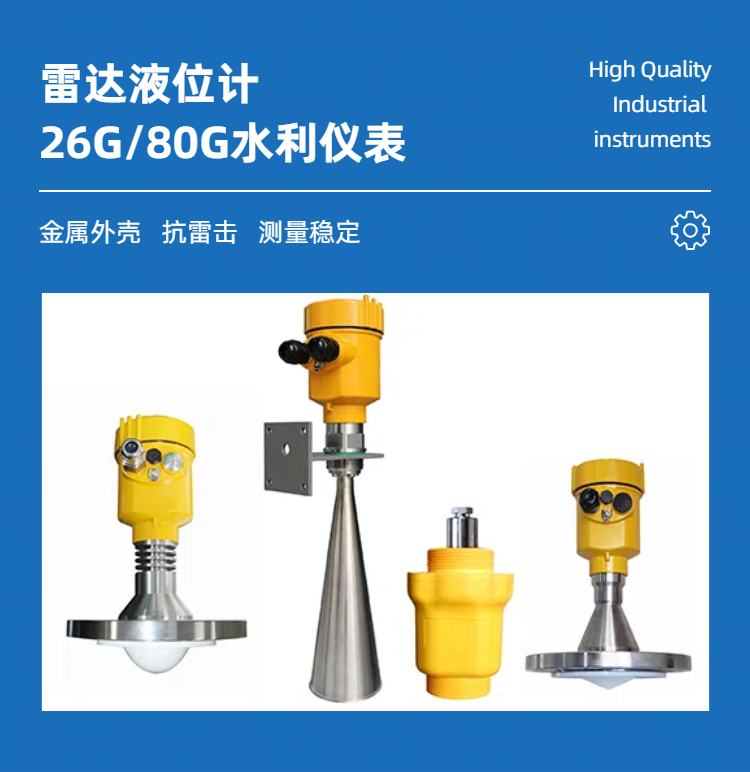

产品外观与细节

黄色表头 + 不锈钢喇叭/透镜天线的经典形态，六种款式覆盖法兰、螺纹、支架多种安装条件。

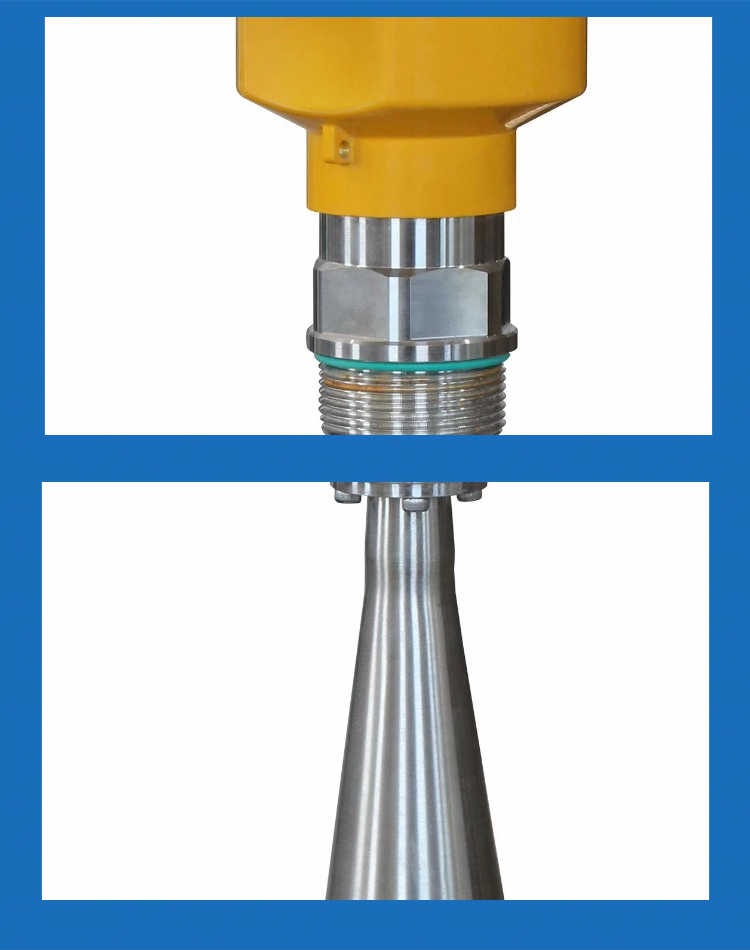

喇叭口天线款

不锈钢喇叭口天线，波束能量集中，适合大量程与恶劣工况，法兰/支架安装。

款式：喇叭口

透镜天线款

平面透镜天线体积小、波束角窄，适合安装空间受限的罐顶与井口。

款式：透镜天线

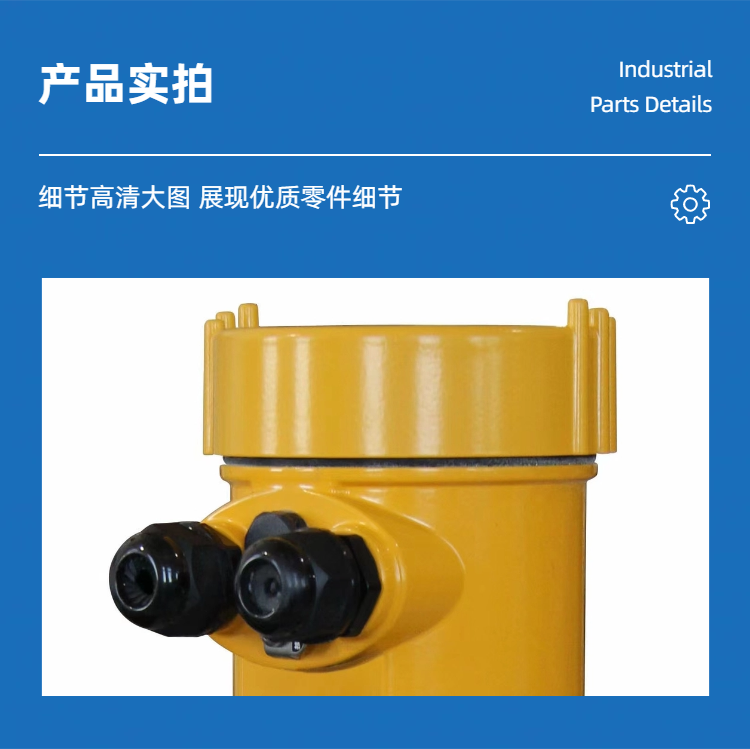

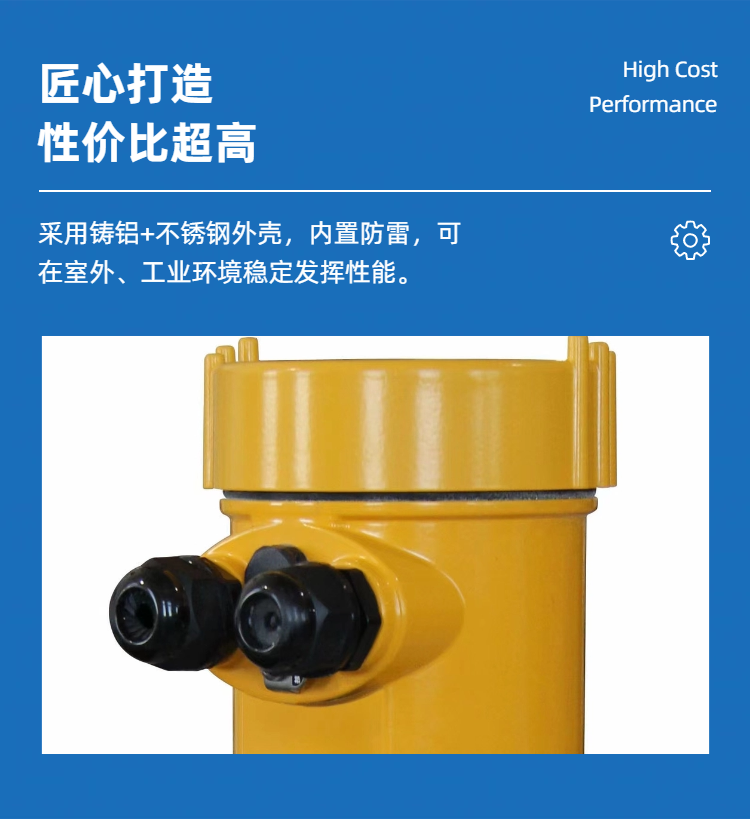

铸铝抗雷表头

铸铝表头内置防雷、双出线孔设计，户外雷雨环境安心使用。

表头：铸铝 + 防雷

可选液晶显示

可选配液晶现场显示，罐旁/井旁直读液位，免开盖调试。

显示：液晶可选

产品结构尺寸与安装

雷达液位计安装三要素：避开加料流与障碍物、保证波束锥内无干扰、留足盲区；井口与罐顶安装各有讲究。

罐顶法兰安装

法兰安装于罐顶，天线距罐壁留出足够距离，波束锥内避开加热盘管、搅拌器等内构件。

要点：罐顶安装

渠道/井口支架安装

水利渠道与污水井用支架安装，天线对准水面并留足盲区，避免岸壁回波干扰。

要点：支架安装

避开加料流

进料口、下料流的湍动与泡沫会干扰回波，安装位置避开正对加料流。

要点：避开扰动

盲区与量程核对

按量程档位核对安装高度：最高液位不得进入盲区，最低液位不超出量程。

要点：盲区核对

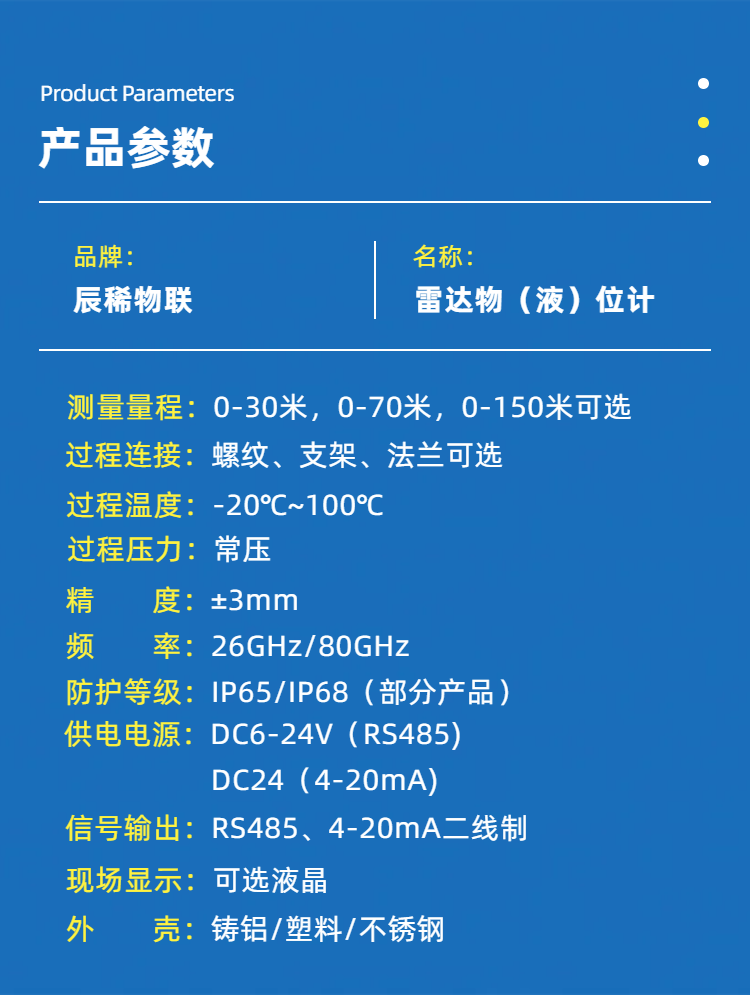

技术参数

参数项	规格说明
产品系列	CX-RLG 系列雷达物（液）位计
产品名称	雷达物（液）位计
产品品牌	辰稀物联
测量频率	26GHz / 80GHz 可选
测量量程	0-30 米、0-70 米、0-150 米可选（150 米规格需订货）
测量精度	±3mm
过程温度	-20℃~100℃
过程压力	常压
过程连接	螺纹、支架、法兰可选
防护等级	IP65 / IP68（部分产品）
供电电源	DC6-24V（RS485）；DC24V（4-20mA）
信号输出	RS485、4-20mA 二线制
现场显示	可选液晶
外壳材质	铸铝 / 塑料 / 不锈钢
防雷特性	内置防雷、抗雷击
应用领域	工业、水利均可应用

※ 以上参数取自线上产品参数图；天线款式与量程的对应关系、精度在不同介质下的表现以出厂随机资料为准。0-150 米大量程规格需提前订货，货期请来电确认。

软件平台与调试

液位数据接入遥测终端机或 DTU 上云，辰稀云平台完成水位/液位曲线、报警与报表。

RS485 Modbus 直连

数字信号直连遥测终端机、PLC 或 DTU，长距离传输抗干扰。

协议：RS485

4-20mA 进控制系统

二线制 4-20mA 直接进 DCS/PLC 模拟量通道，工业罐区改造友好。

输出：4-20mA

上云集中监管

接入遥测终端机 4G 上云，多罐、多井液位一张图管理，超限报警。

组网：上云监管

报表与统计

辰稀云平台日报表自动统计液位均值与极值，水量/料量核算数据支撑。

报表：自动统计

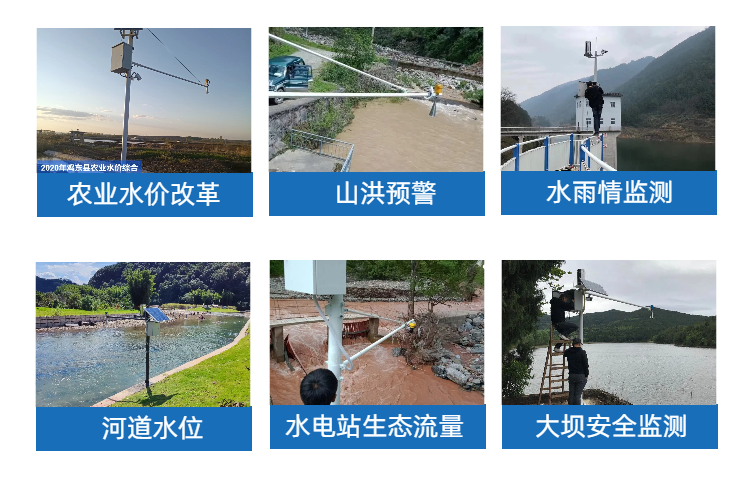

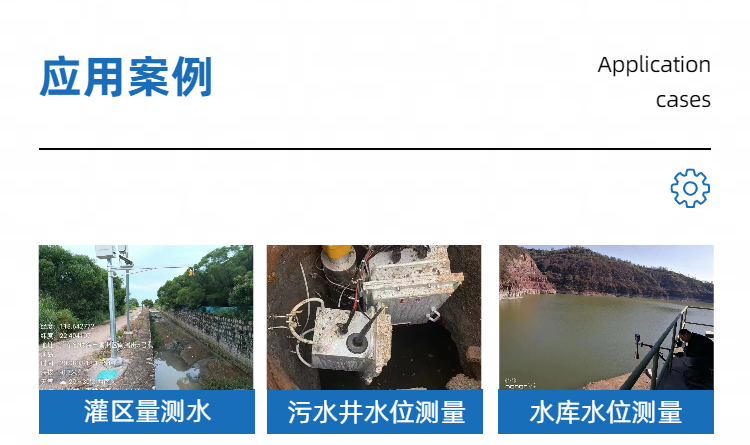

应用场景

工业罐区与水利河道两开花，以下场景均有公开案例支撑。

灌区量测水

渠道、闸口上方非接触测水位，配合流量计量支撑灌区量测水与农业水价改革。

场景：灌区

水库河道水位

水库、河道水位在线监测，服务水雨情上报、山洪预警与大坝安全监测。

场景：水雨情

污水井液位

污水井、泵站集水井液位非接触监测，蒸汽泡沫工况也能稳定测量。

场景：污水井

工业物料测量

粉粒料仓、储罐液位测量，大量程（至 150m）与常压工况适配工业现场。

场景：物料储罐

无线在线监测方案

典型站点由「雷达液位计 + 采集/终端 + 供电 + 辰稀云平台」构成，液位数据远程可视、超限报警。

测量层

按量程与安装条件选 26G/80G 型号与天线款式，RS485/4-20mA 输出。

测量：非接触雷达

采集层

水利站点接遥测终端机上云并报监管平台；工业罐区可直连 PLC/DCS。

采集：RTU / PLC

平台层

辰稀云平台液位曲线、报警与日报表，多点集中监管。

平台：辰稀云

供电层

RS485 型 DC6-24V 宽压，太阳能站点友好；4-20mA 型 DC24V 二线制。

供电：宽压 / 二线制

配套设备推荐

以下配套设备与雷达液位计组成完整监测系统，可成套采购并由我们完成联调。

雷达水位计（同系列水利款）

本系列的水利水位款，面向水库河道与灌区水位监测，适配户外水利环境。

系列：水利水位款

水文遥测终端机

多协议水利 RTU，读取液位数据并对接监管平台。

配套：数据上报

CX-D10 物联网传输终端

4G Cat1 DTU 透传液位数据，罐区与泵站低成本上云。

配套：数据透传

辰稀云数据托管运维平台

液位曲线、报警与报表一站式管理。

配套：云平台

与同类产品对比

同为「从上方测液位」的仪表，雷达与超声波的典型差异如下（均为一般情况下的对比，具体以现场工况实测为准）。

对比维度	雷达液位计（26G/80G）	超声波液位计（一般情况）
测量原理	电磁波（雷达）回波测距	声波（超声波）回波测距
精度水平	±3mm 毫米级	0.5%~1.0%（跟量程相关）
抗蒸汽泡沫	受蒸汽、泡沫影响相对较小	受蒸汽、泡沫影响相对明显
过程温度	-20~100℃	一般 -20~60℃
大量程能力	最高 0-150 米可选（订货）	常用 0-30 米档
成本水平	相对更高	性价比高
