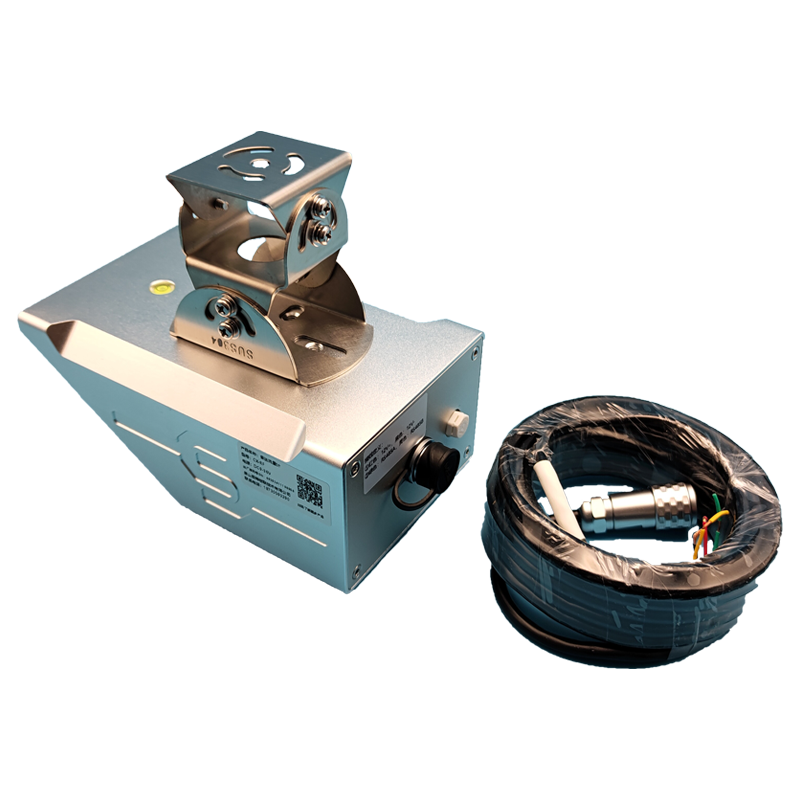

辰稀物联 CX-RF 雷达流量计（非接触测流）
非接触式雷达测流 · 水位流速流量一体输出 · 宽电压低功耗 · 手机蓝牙调试
别称：雷达流量计 / 雷达测流仪 / 非接触式明渠流量计 / 水位流速流量一体测流仪 / 雷达流量监测终端

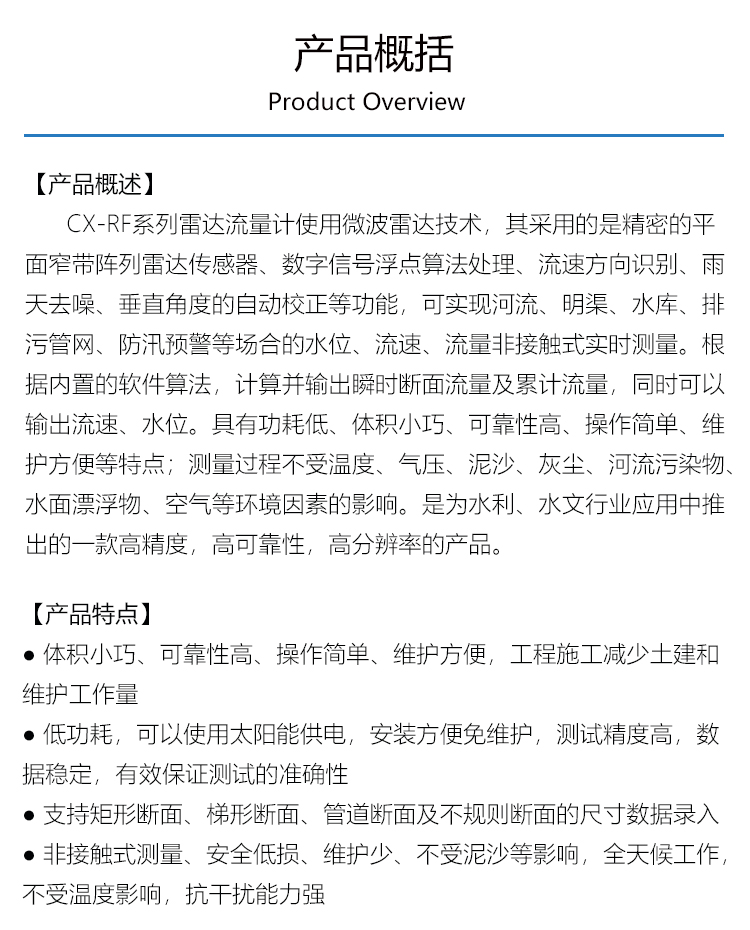

辰稀物联 CX-RF 系列雷达流量计是一种非接触式、高可靠性、高性价比、易安装维护的水位、流速、流量测量仪器。利用混合频段雷达波测量水体流速与水位，再通过积分模型换算水体流量，一次安装同时得到三项数据、互不干扰，可实现全天候实时测量水体流量；铝合金壳体与 PBT 天线、IP68 防护、DC7~28V 宽电压，适配灌渠、闸口、水库、河道的流量测量与生态流量在线监测。
0.2~65m
测距量程
0.05~40m/s
测速范围
±0.01m/s
测速精度
IP68
防尘防水
想知道 CX-RF 能不能直接接入您现有的监测平台？致电 18730593290 或发邮件至 122797786@qq.com，我们按断面情况给配置建议。
核心功能特点
基于混合频段雷达测量，水位、流速、流量同时输出、互不干扰；宽电压、工业级防护、蓝牙调试，专为野外流量在线监测设计。
1 水位流速流量一体输出
基于混合频段雷达测量，水位、流速、流量同时输出、互不干扰，一次安装同时满足多参数监测需求。
输出：水位 / 流速 / 流量
2 非接触式测量
雷达波非接触测量水体流速与水位，安全低损、维护少，不受水流冲击与漂浮物干扰，无机械转动部件、不易堵塞淤积。
方式：非接触雷达
3 混合频段雷达 高精度测速
混合频段雷达方案，测速精度 ±0.01m/s、分辨力 1mm/s，测速波束角 10°×27°，可稳定捕捉低流速与湍流断面。
精度：±0.01m/s / 分辨力 1mm/s
4 大量程宽仰俯角适应
测距量程 0.2~65m、盲区仅 0.2m，测速仰俯角 0°~80° 并自动补偿，适应不同安装姿态与测流断面，安装更灵活。
量程：0.2~65m / 盲区 0.2m
5 宽电压设计
直流 DC7~28V 宽电压供电，兼容太阳能供电场合，适配野外无市电的远程监测站点。
电压：DC7~28V
6 工业级防护设计
工业级设计，集成防反接、防雷、过压保护功能，铝合金壳体 + PBT 天线，适应复杂野外环境。
防护：IP68
7 手机蓝牙调试
支持手机蓝牙调试，方便现场人员对仪表进行查看与维护，无需开盖接线，降低维护成本。
调试：手机蓝牙

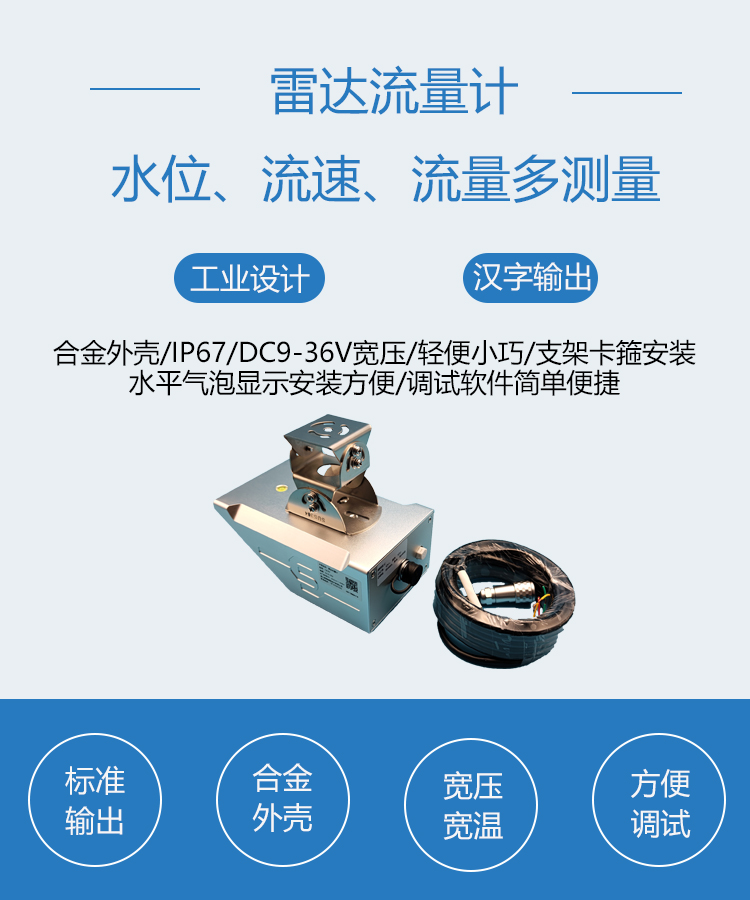

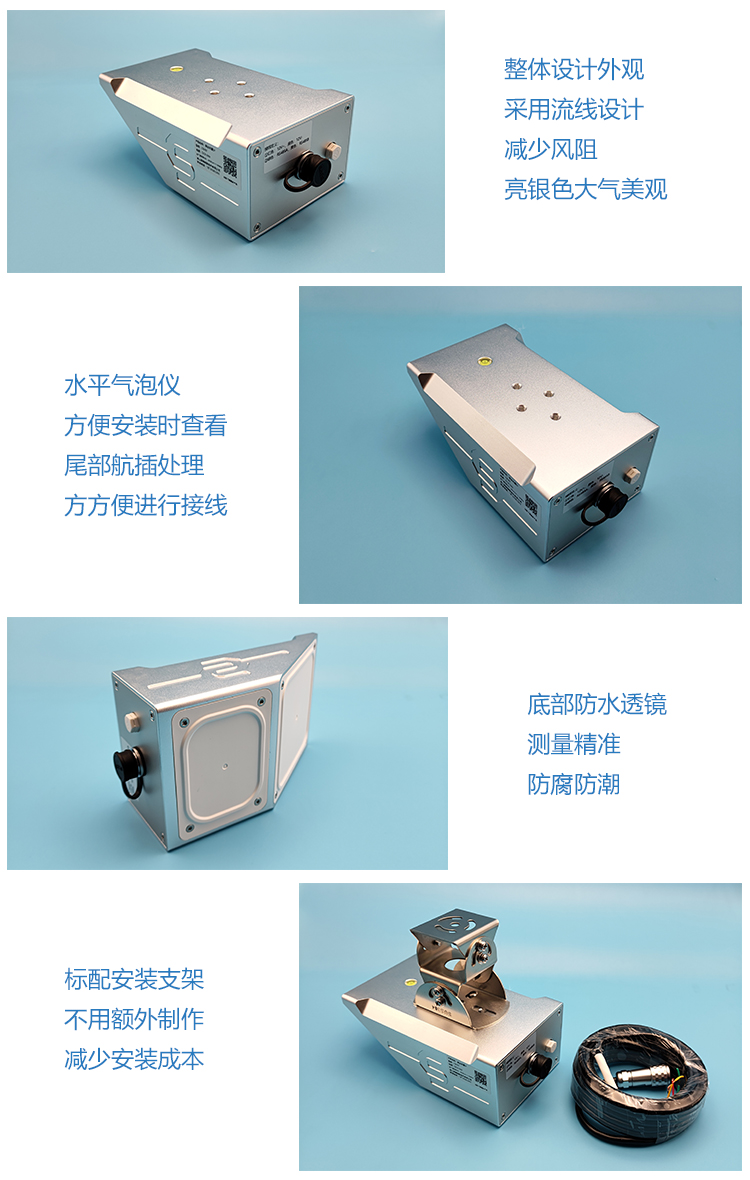

产品外观与细节
铝合金壳体、PBT 天线、IP68 防护，结构坚固耐用，适合灌渠、闸口、水库、河道等野外场景长期户外运行。
铝合金壳体
外壳材质为铝合金，坚固耐腐蚀、散热良好，适应水利现场长期户外运行环境。
材质：铝合金壳体
PBT 天线
天线部分采用 PBT 材质，射频性能稳定可靠，保证雷达波发射与接收的一致性。
天线：PBT 材质
IP68 防尘防水
防护等级 IP68，可长期适应野外潮湿、多雨、高湿度环境，全天候稳定运行。
防护：IP68
卡箍支架安装
安装方式为支架（配卡箍以及支架），安装简单方便，无需开孔开槽，现场施工快捷。
安装：卡箍 + 支架

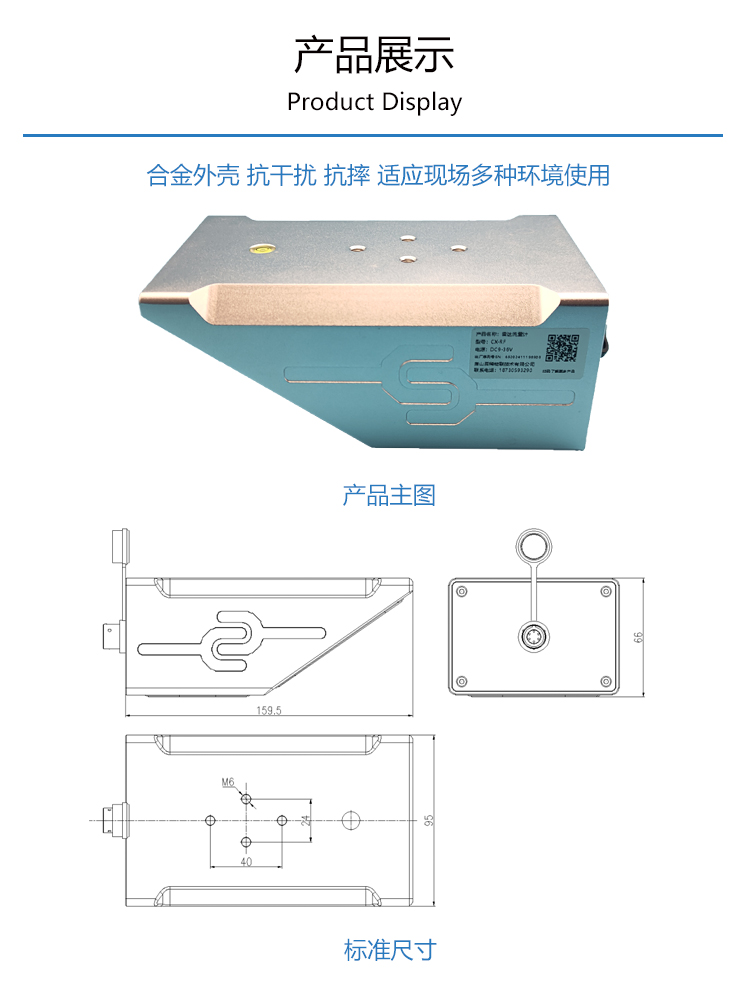

产品结构尺寸与安装
整机尺寸 171.58×77.12×87.12mm，支架（配卡箍以及支架）安装，结构紧凑、安装便捷，适配灌渠、河道、排水等开放式测量场景。
整机尺寸
171.58 × 77.12 × 87.12mm，一体化结构设计，体积精巧、便于运输与现场安装。
安装方式
安装方式为支架（配卡箍以及支架），安装简单方便，现场施工快捷。
测速仰俯角
测速仰俯角 0°~80° 并自动补偿，适应不同安装姿态与测流断面，安装更灵活。
适应场景
适配河道、灌渠、排水等水位流速流量监测场景，非接触式测量不受水体环境影响。

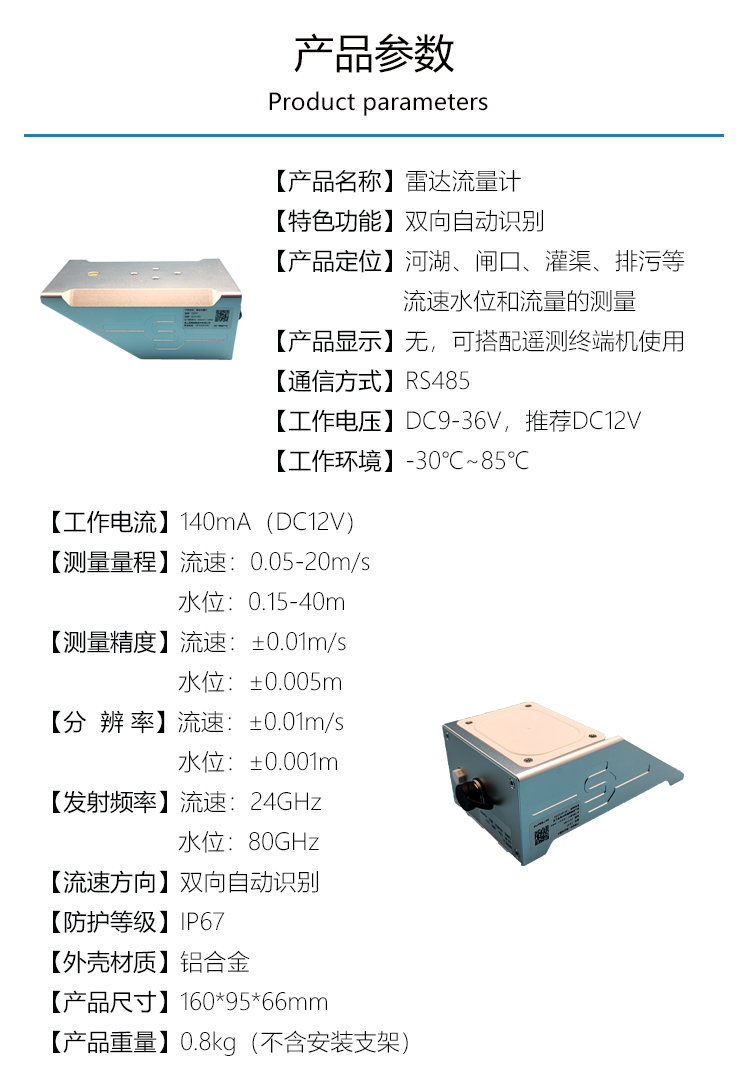

技术参数
以下为 CX-RF 雷达流量计的整机规格，如需更详细的技术手册可联系索取。
| 参数项 | 规格说明 |
| 产品名称 | 雷达流量计 |
| 产品型号 | CX-RF 雷达流量计 |
| 产品定位 | 河道、灌渠、排水等水位流速流量监测 |
| 测量原理 | 混合频段雷达非接触测量，积分模型换算水体流量 |
| 产品显示 | 无 |
| 通信方式 | RS485（MODBUS-RTU 协议） |
| 调试方式 | 手机蓝牙调试 |
| 工作电压 | DC7~28V |
| 工作温度 | -40℃ ~ +80℃ |
| 防护等级 | IP68 |
| 测速范围 | 0.05m/s ~ 40m/s |
| 测速精度 | ±0.01m/s |
| 分辨力 | 1mm/s |
| 测速仰俯角 | 0°~80°（自动补偿） |
| 测速波束角 | 10°×27° |
| 测距量程 | 0.2m ~ 65m |
| 测距盲区 | 0.2m |
| 测距精度 | ±1mm |
| 外壳材质 | 铝合金（壳体），PBT（天线部分） |
| 产品尺寸 | 171.58×77.12×87.12mm |
| 安装方式 | 支架（配卡箍以及支架） |
软件平台与调试
支持手机蓝牙调试与标准 MODBUS 协议对接，现场维护无需开盖接线；可接入 PLC、DTU、RTU、数采仪及各类监测平台。
手机蓝牙调试
支持手机蓝牙调试，现场人员可便捷查看、配置仪表参数，无需专用工具与开盖操作。
调试：手机蓝牙
标准 MODBUS 对接
RS485 输出，采用标准 MODBUS 协议（MODBUS-RTU），适用于 PLC、DTU、RTU、数采仪对接，集成便捷。
协议：MODBUS-RTU
接入监测平台
通过 RTU 或数采仪接入监测平台，实时查看流量、水位、流速数据，支撑灌区与河道在线监管。
平台：监测平台
太阳能供电适配
DC7~28V 宽电压设计，适配太阳能供电场合，适合无市电的野外远程监测站点长期运行。
供电：DC7~28V

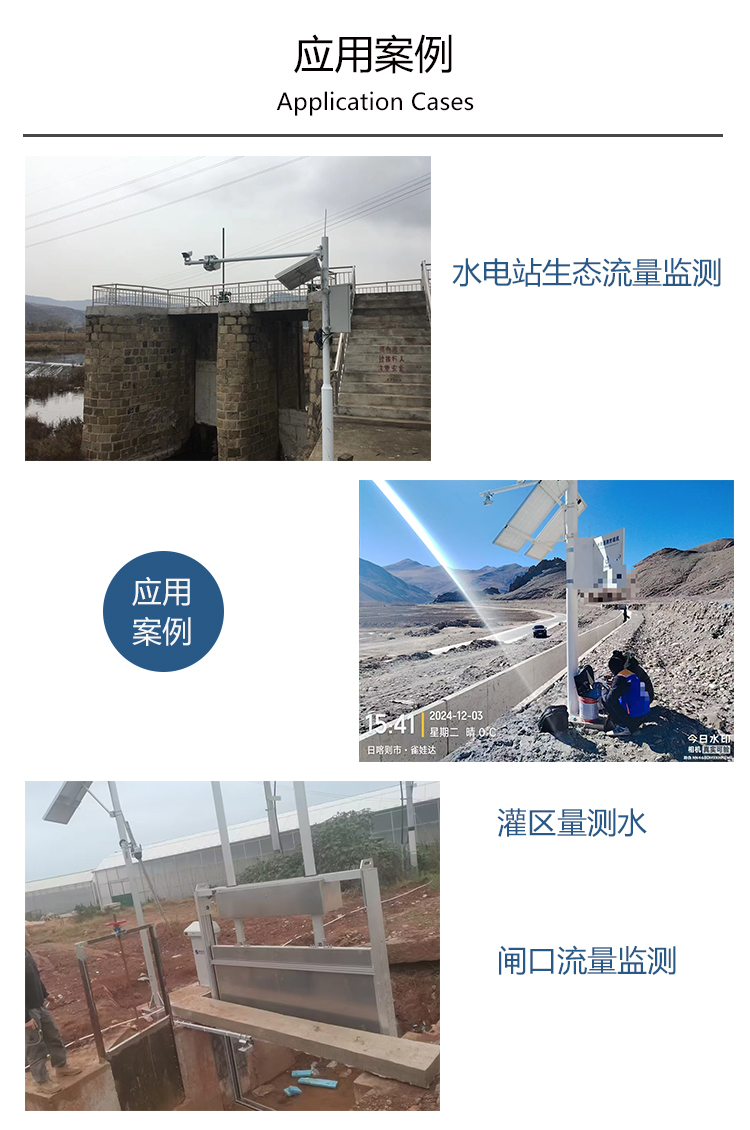

应用场景
非接触式雷达测流、免布线安装，广泛用于灌渠、闸口、水库、河道流量测量与生态流量监测，支持全天候实时在线监测。
灌区流量测量
适用于灌区干支渠流量实时测量，水位、流速、流量一体输出，支撑农业用水计量与调度。
适用：灌区 / 干渠
闸口流量测量
适用于闸口过流流量测量，非接触式雷达测量不受闸门启闭与水流状态影响，数据稳定。
适用：闸口 / 闸门
水库河道监测
适用于水库出入库、河道断面流量监测，0.2~65m 大量程覆盖主流测流需求，适配 RTU 无线上报。
适用：水库 / 河道
生态流量监测
适用于生态流量在线监测，全天候实时测量水体流量，为水利调度与生态泄流监管提供数据支撑。
适用：生态流量
无线在线监测方案
雷达流量计搭配遥测终端机（RTU）实现流量、水位、流速数据的远程采集、传输与可视化在线监测。
流量数据采集
雷达流量计通过 RS485（MODBUS-RTU）实时输出水位、流速、流量数据，非接触、免布线、测量精度高。
采集：水位 / 流速 / 流量
无线传输上报
搭配遥测终端机（RTU），通过无线网络将流量数据远程上报至监测平台，实现全天候在线监测。
传输：无线在线
平台远程监管
监测平台实时展示流量、水位、流速曲线与超限报警，支撑水利部门远程监管与调度决策。
监管：平台可视化
现场低维护
宽电压供电适配太阳能场景，蓝牙调试免开盖维护，减少现场巡检频次与运维成本。
维护：低维护免布线
配套设备推荐
一套完整的流量在线监测系统通常包含雷达流量计、遥测终端机、电源与安装辅材，以下为常见配套：
遥测终端机（RTU）
搭配遥测终端机（RTU）实现流量数据无线远程传输，通过标准协议完成数据采集与上报。
适用：无线在线监测
安装支架
产品支架（配卡箍以及支架）安装，可按现场立杆、桥架等条件选配安装，简单方便。
适用：卡箍 + 支架安装
供电电源
工作电压 DC7~28V 宽电压，可按现场条件配置直流电源或太阳能供电，满足远程低功耗运行。
电压：DC7~28V
数据监测平台
配合流量在线监测平台，实现流量、水位、流速数据可视化管理与超限报警。
平台：监测平台

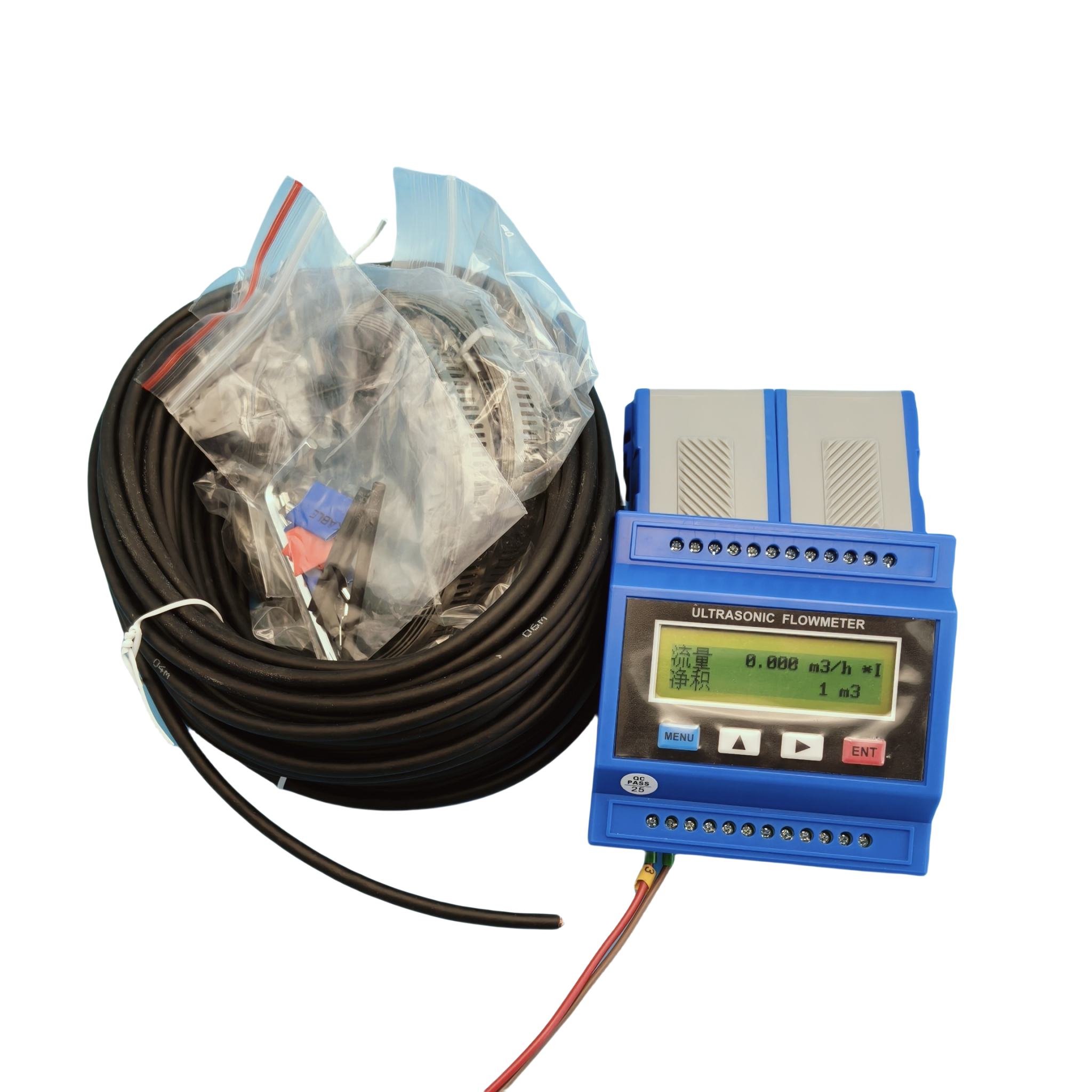

雷达流量计与超声波流量计对比
与传统超声波流量计相比，雷达流量计采用非接触式雷达测流，安装维护更简单、野外适应性更强，更适合灌渠、河道等开放式场景的长期在线监测。
| 对比项 | 雷达流量计（CX-RF 系列） | 超声波流量计（一般情况） |
| 测量原理 | 雷达波非接触测量流速与水位，积分模型换算流量 | 超声波传感器测量，对安装环境与水体条件通常有一定要求 |
| 安装维护 | 非接触式、卡箍支架安装，安全低损、维护少 | 部分方案需接触水体或具备特定安装条件，维护相对复杂 |
| 输出参数 | 水位、流速、流量同时输出，互不干扰 | 一般多为单一流量或单一流速输出 |
| 环境适应性 | IP68 防尘防水，-40℃~80℃，适应野外潮湿环境 | 通常依赖具体型号，野外长期运行需关注防护等级 |
| 供电方式 | DC7~28V 宽电压，适配太阳能供电场合 | 一般视具体型号而定 |
| 数据对接 | RS485 标准 MODBUS 协议，对接 PLC、DTU、RTU、数采仪 | 一般视具体型号协议而定 |
选型要点
同样是「雷达流量计」，量程、安装姿态与组网方式的差异会直接影响测流效果。下面四点建议在确认型号前先定下来。
① 量程与盲区怎么定
测距量程 0.2~65m、盲区仅 0.2m。探头到水面的安装高度要避开盲区；宽浅断面还需结合 10°×27° 波束角核算覆盖范围，避免照到渠壁。
关键：安装高度避开 0.2m 盲区
② 断面类型与安装姿态
开放式渠道与河道适合非接触测流，卡箍 + 支架安装无需开槽。测速仰俯角 0°~80° 并自动补偿，不同安装姿态与断面形状都能适配。
关键：仰俯角与断面形状
③ 通信与平台对接
本机为 RS485（MODBUS-RTU）输出，可直接对接 PLC、DTU、RTU、数采仪。若需要无线上报与平台可视化，需另配遥测终端机（RTU）。
关键：是否要配 RTU 才能上云
④ 供电与现场条件
DC7~28V 宽电压，无市电站点可配太阳能供电；调试走手机蓝牙，现场无需开盖接线与专用工具，后期运维成本低。
关键：太阳能容量与调试方式
服务流程
从现场条件到平台对接，全流程由技术顾问跟进。
1
需求沟通
了解监测场景（灌渠、闸口、水库、河道）、量程要求与平台对接需求，提供初步方案建议。
2
方案定制
根据现场条件选配测流参数、通信方式与供电方案，出具配置清单与报价。
3
交付运维
设备发货、现场指导安装调试、远程上线，提供长期技术支持与售后保障。
常见问题
Q1：这款雷达流量计的量程、盲区是多少？能同时输出哪些参数？
测距量程为 0.2~65m，盲区仅 0.2m，近距和远距均可稳定测量。产品基于混合频段雷达测量，水位、流速、流量同时输出、互不干扰，并可通过积分模型换算水体流量，满足灌渠、河道、水库等主流流量监测需求。
Q2：测速范围和精度能达到多少？
测速范围为 0.05m/s~40m/s，测速精度 ±0.01m/s，分辨力 1mm/s，测速波束角 10°×27°，满足灌区、河道等常见水流速度测量场景。
Q3：支持哪些通信方式？怎么对接平台？
通信方式为 RS485（MODBUS-RTU 协议），适用于 PLC、DTU、RTU、数采仪进行对接。本机不直接上网，若要实现无线在线监测与平台可视化，需搭配遥测终端机（RTU）或数采仪上报。
Q4：供电要求是什么？
工作电压 DC7~28V 宽电压设计，适合太阳能供电场合，满足野外无市电远程监测站点的长期运行需求。
Q5：能适应户外恶劣环境吗？
整机采用铝合金壳体 + PBT 天线，防护等级 IP68，工作温度 -40℃~80℃，集成防反接、防雷、过压保护，可长期适应灌渠、河道等户外潮湿、多雨环境。
Q6：现场如何调试维护？
支持手机蓝牙调试，无需开盖接线即可完成参数配置与维护；非接触式测量无机械转动部件，不受泥沙与漂浮物影响，日常几乎免维护。
Q7：雷达流量计和超声波流量计有什么区别？
雷达流量计用雷达波非接触测量流速与水位、再换算流量，安装维护简单、野外适应性好；超声波流量计一般在安装环境与水体条件上有一定要求，部分方案需要接触水体。开放式渠道、河道等场景通常更适合雷达方案。具体选型可致电 18730593290 沟通。
Q8：一套完整的流量监测系统包含哪些设备？
通常包含：雷达流量计、遥测终端机（RTU）、供电电源（直流或太阳能）、安装支架与线缆辅材，以及数据监测平台。具体配置与报价请拨打 18730593290 咨询。
Q9：质保期和售后如何保障？
提供专业的售前选型与售后技术支持服务，支持远程指导调试与问题诊断。具体质保期限以购销合同约定为准，可拨打 18730593290 咨询。
