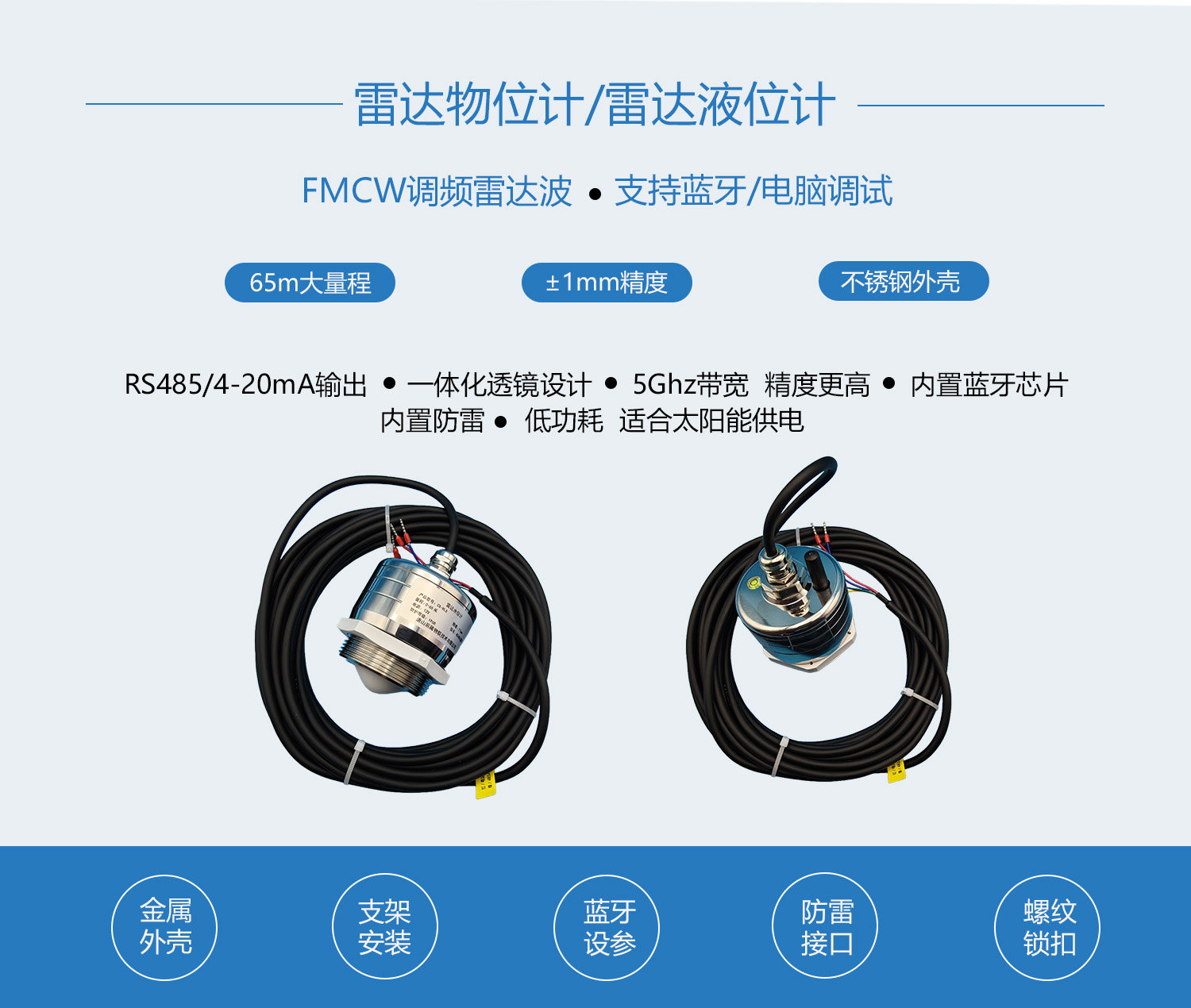

辰稀物联CX-RLG 雷达水位计

76-81GHz 调频连续波，5GHz 大带宽高分辨

工作在 76-81GHz 的调频连续波(FMCW)雷达，毫米波射频芯片带来更紧凑的射频架构、更高的信噪比与更小的盲区；5GHz 工作带宽使测量分辨率与测量精度同步提升。

技术：FMCW / 毫米波芯片 · 带宽 5GHz

±1mm 高测量精度

得益于 76-81GHz 高频段与 5GHz 大带宽，CX-RLG 雷达水位计测量精度达 ±1mm，水位数据准确稳定，满足水利场景高精度水位监测需求。

精度：±1mm

0.1-65m 大测量范围，盲区仅 0.1m

最大量程可达 65m，盲区仅 0.1m，近距与远距均可稳定测量，覆盖水库、河道、湖泊、渠道、闸口等开放式场景的水位监测需求。

量程：0.1-65m · 盲区 0.1m

窄波束角 6°，抗干扰

6° 窄天线波束角设计，安装环境中的杂散回波干扰对仪表影响更小，安装位置选择更灵活，适应桥架、立杆等复杂现场。

波束角：6°

一体化透镜天线，体积精巧

天线类型为一体化透镜天线，发射接收一体、射频性能稳定；整机尺寸仅 60×85mm（直径×高度），体积小、重量轻。

天线：一体化透镜 · 尺寸 60×85mm

低功耗长寿命

低功耗运行设计，平均工作电流 ≤30mA（DC12V），在电池或太阳能供电场景下可长期稳定运行，降低供电成本。

功耗：平均工作电流 ≤30mA / DC12V

蓝牙 + 上位机双调试

支持手机蓝牙与上位机软件双通道调试，无需开盖接线即可完成参数配置、数据查看与固件设置，现场调试与维护效率更高。

调试：手机蓝牙 / 上位机

不锈钢外壳，IP68 防护

不锈钢外壳坚固耐腐蚀，防护等级 IP68，工作温度 -30℃~75℃，可长期在潮湿、多雨、高湿度的野外与岸边环境稳定工作。

材质：不锈钢（自带线 5 米）· 防护 IP68

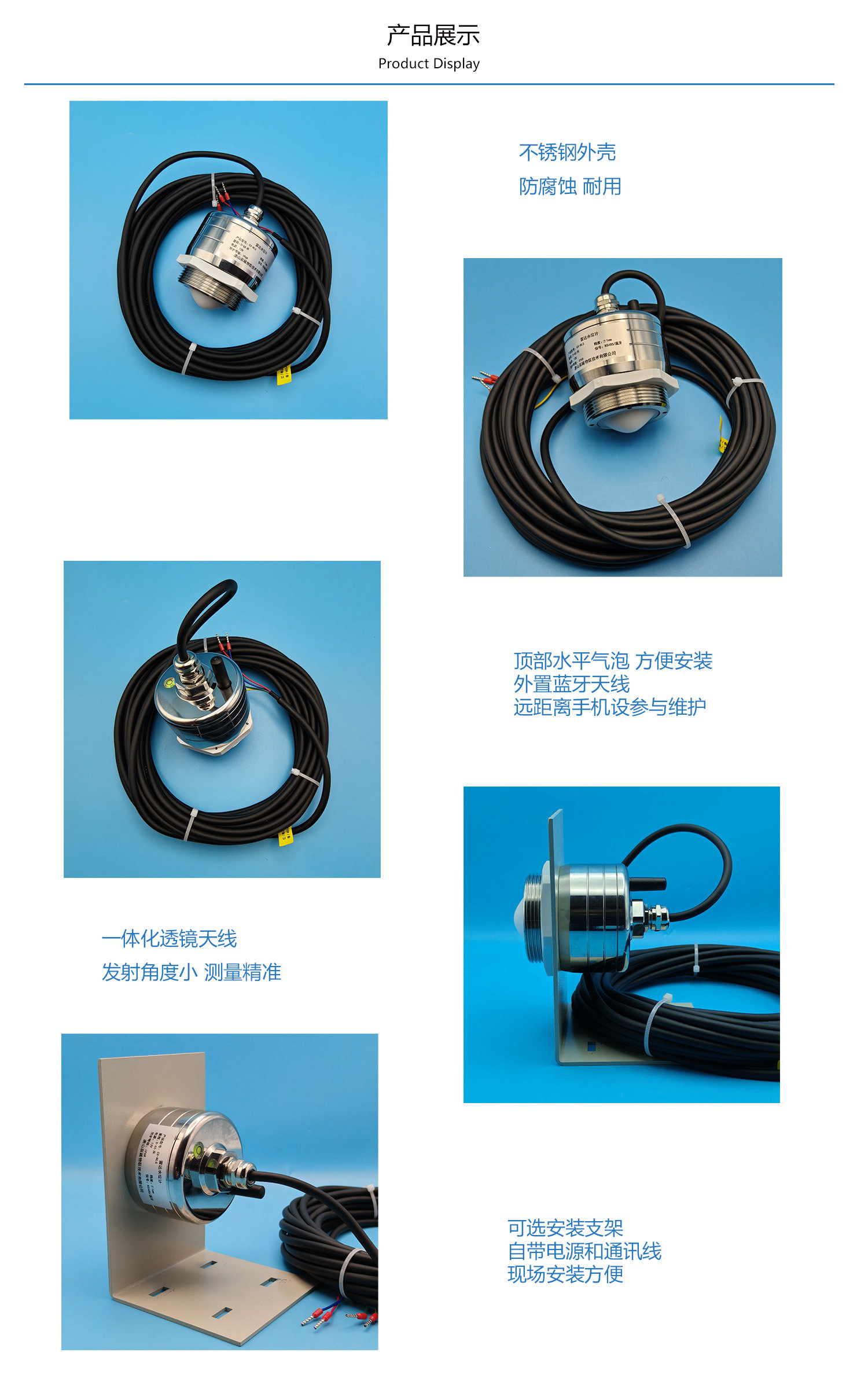

不锈钢外壳

外壳材质为不锈钢，坚固耐腐蚀，适应水利现场长期户外环境，自带线缆长度 5 米。

材质：不锈钢 / 带线 5 米

一体化透镜天线

天线类型为一体化透镜天线，射频性能稳定，发射接收一体，安装维护更简单。

天线：一体化透镜

IP68 防尘防水

防护等级 IP68，可长期在潮湿、多雨、高湿度的野外与岸边环境稳定工作。

防护：IP68

精巧尺寸

整机尺寸 60×85mm（直径×高度），体积小、重量轻，支架固定安装，无需现场布线。

尺寸：60×85mm

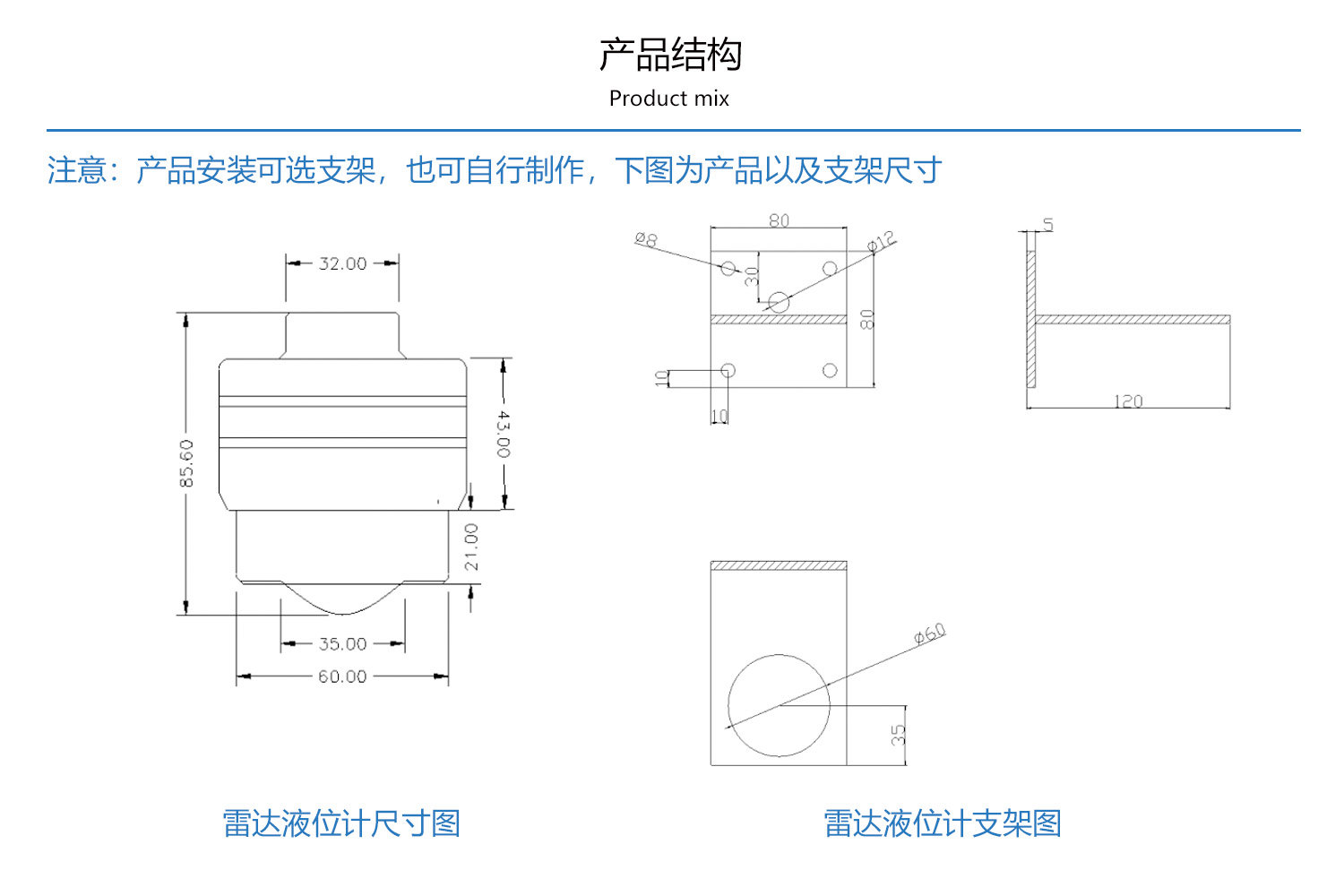

整机尺寸

60×85mm（直径×高度），一体化透镜天线设计，结构紧凑、体积精巧。

安装方式

产品提供支架固定方式，无需现场布线，安装便捷简易，减少施工成本。

适配场景

适配河道、湖泊、水渠、水库、闸门泄放口等需要进行水位测量的开放式场景。

产品线缆

不锈钢外壳自带线缆，线长 5 米，满足常规安装高度下的接线需求。

手机蓝牙调试

支持手机蓝牙连接调试，现场人员可便捷查看、配置仪表参数，无需专用工具与开盖操作。

调试：手机蓝牙

上位机调试

支持上位机软件调试，可完成参数设置、数据查看与固件配置，维护工作更高效。

调试：上位机软件

RS485 Modbus 通信

通信方式支持 RS485（Modbus），便于接入遥测终端机、PLC 及各类监测平台，数据采集稳定可靠。

通信：RS485 / Modbus

4-20mA 模拟输出

支持 4-20mA 模拟量输出（24V 供电），可灵活对接传统采集仪表与控制系统。

输出：4-20mA 可选

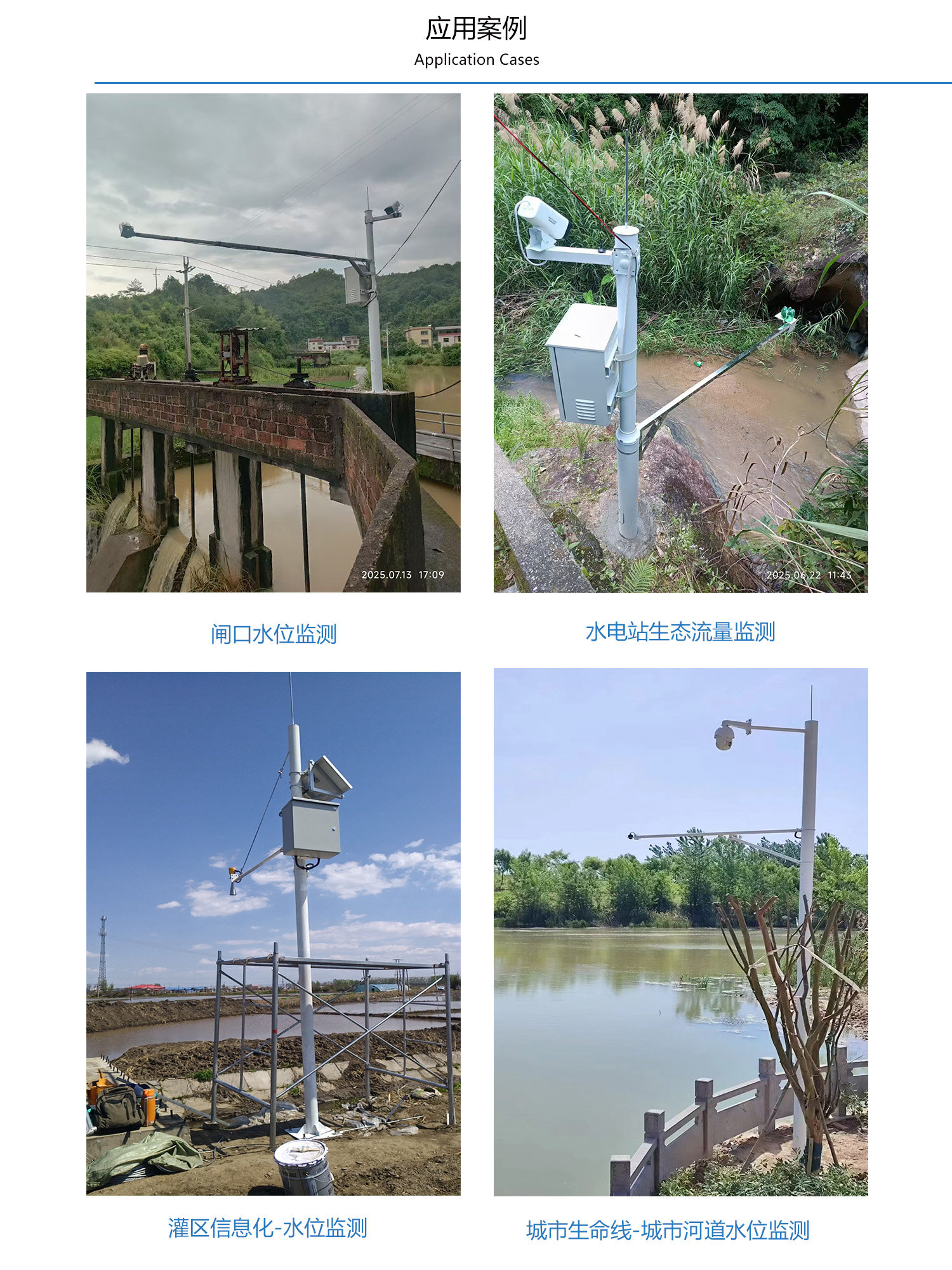

水库雷达水位计

适用于水库水位实时监测，非接触式测量不受水面漂浮物影响，数据准确稳定。

适用：水库水位监测

河道水位监测设备

适用于河道水位测量，0.1-65m 大量程覆盖主流监测断面需求，配合 RTU 实现无线上报。

适用：河道水位监测

湖泊、水渠水位测量

适用于湖泊、水渠等开放式水域的水位测量，支架固定安装，无需现场布线。

适用：湖泊 / 水渠

闸口水位计

适用于闸门泄放口等点位水位测量，可结合水电站生态流量监测场景使用。

适用：闸口 / 生态流量

水位数据采集

雷达水位计通过 RS485（Modbus）实时采集水位数据，非接触、免布线，测量精度 ±1mm。

采集：±1mm 高精度

无线传输上报

搭配辰稀物联 CX-102 视频智能 RTU，通过无线网络将水位数据远程上报至监测平台。

传输：无线在线

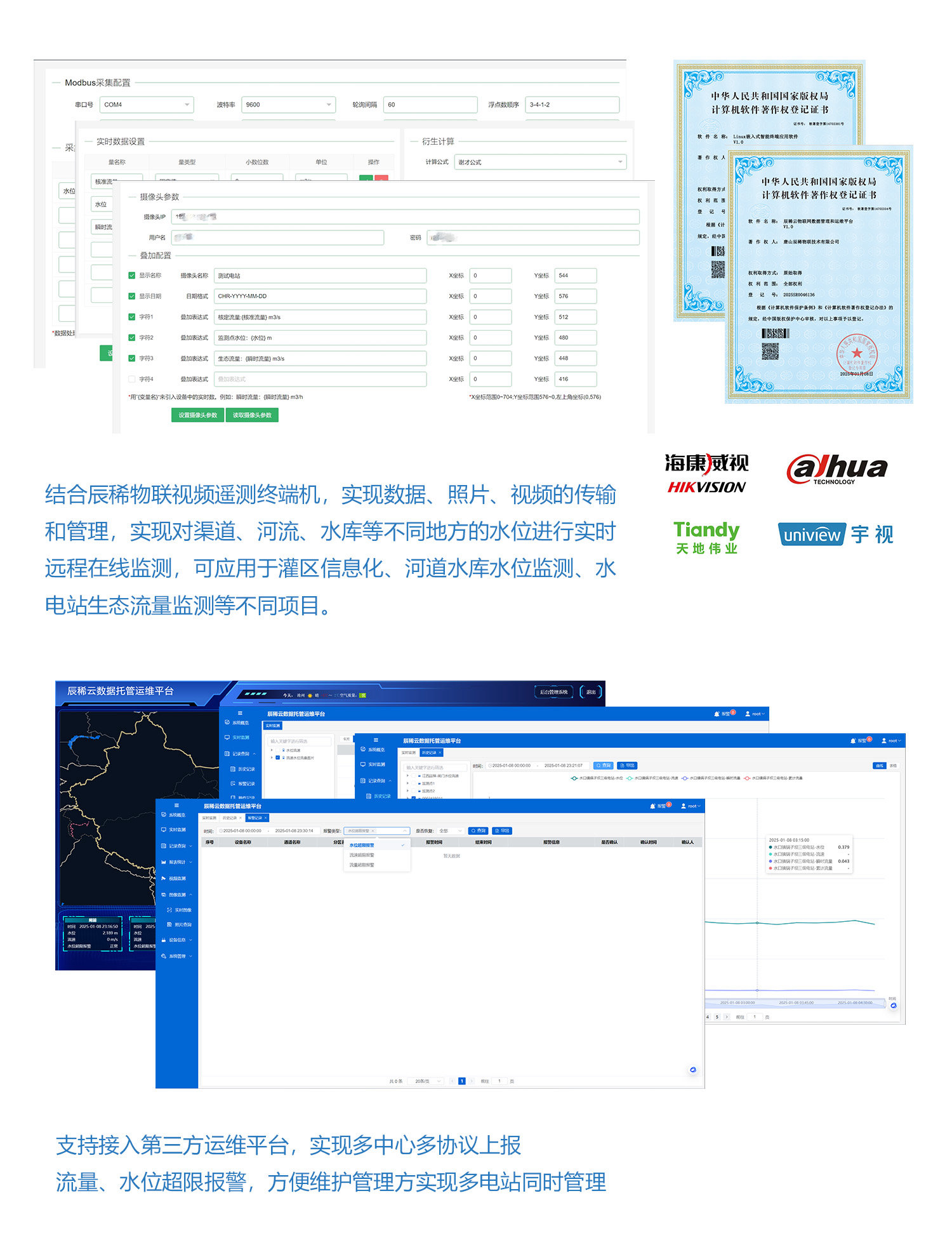

平台远程监管

监测平台实时展示水位曲线、超限报警与历史数据，支撑水利部门远程监管与决策。

监管：平台可视化

现场低维护

低功耗设计与蓝牙 / 上位机调试能力，减少现场运维频次，支持长期稳定运行。

维护：低频次 / 易调试

CX-102 视频智能 RTU

搭配辰稀物联 CX-102 视频智能 RTU 可实现无线在线监测，完成水位数据采集、传输与视频联动。

适用：无线在线监测

安装支架

产品提供支架固定方式，可按现场立杆、桥架等条件选配安装支架，免布线安装快捷。

适用：支架固定安装

供电电源

工作电压 DC12~24V，可按现场条件配置直流电源或太阳能供电，满足远程低功耗运行。

电压：DC12~24V

数据监测平台

配合辰稀物联监测平台与上位机软件，实现水位数据可视化管理与超限报警。

平台：监测平台 / 上位机

一、量程与盲区怎么选

产品量程 0.1-65m、盲区仅 0.1m。建议按现场最大水位变幅并预留一定余量选择量程；安装位置尽量避开进水口、闸门等强扰动水面，减少虚假回波。

参考：量程 0.1-65m · 盲区 0.1m

二、通信方式怎么选

需接入 RTU、PLC 或监测平台时可选 RS485（Modbus）；需对接传统采集仪表与控制系统时可选 4-20mA（4-20mA 输出为 24V 供电）。

参考：RS485(Modbus) / 4-20mA 可选

三、供电与安装怎么选

工作电压 DC12~24V，平均工作电流 ≤30mA（DC12V），可采用直流电源或太阳能供电；安装采用支架固定，无需现场布线，自带线缆 5 米。

参考：DC12~24V · 自带线 5 米

四、需要整套系统怎么配

若需要直接上平台看数据，可同时选配辰稀物联 CX-102 视频智能 RTU、供电电源与安装支架，由我们出具整套配置清单与报价。

参考：传感器 + RTU + 电源 + 支架

需求沟通

了解监测场景（水库、河道、湖泊、渠道或闸口）、量程要求与平台对接需求，提供初步方案建议。

方案定制

根据现场条件选配测量量程、通信方式与供电方案，出具配置清单与报价。

交付运维

设备发货、现场指导安装调试、远程上线，提供长期技术支持与售后保障。
