产品概览

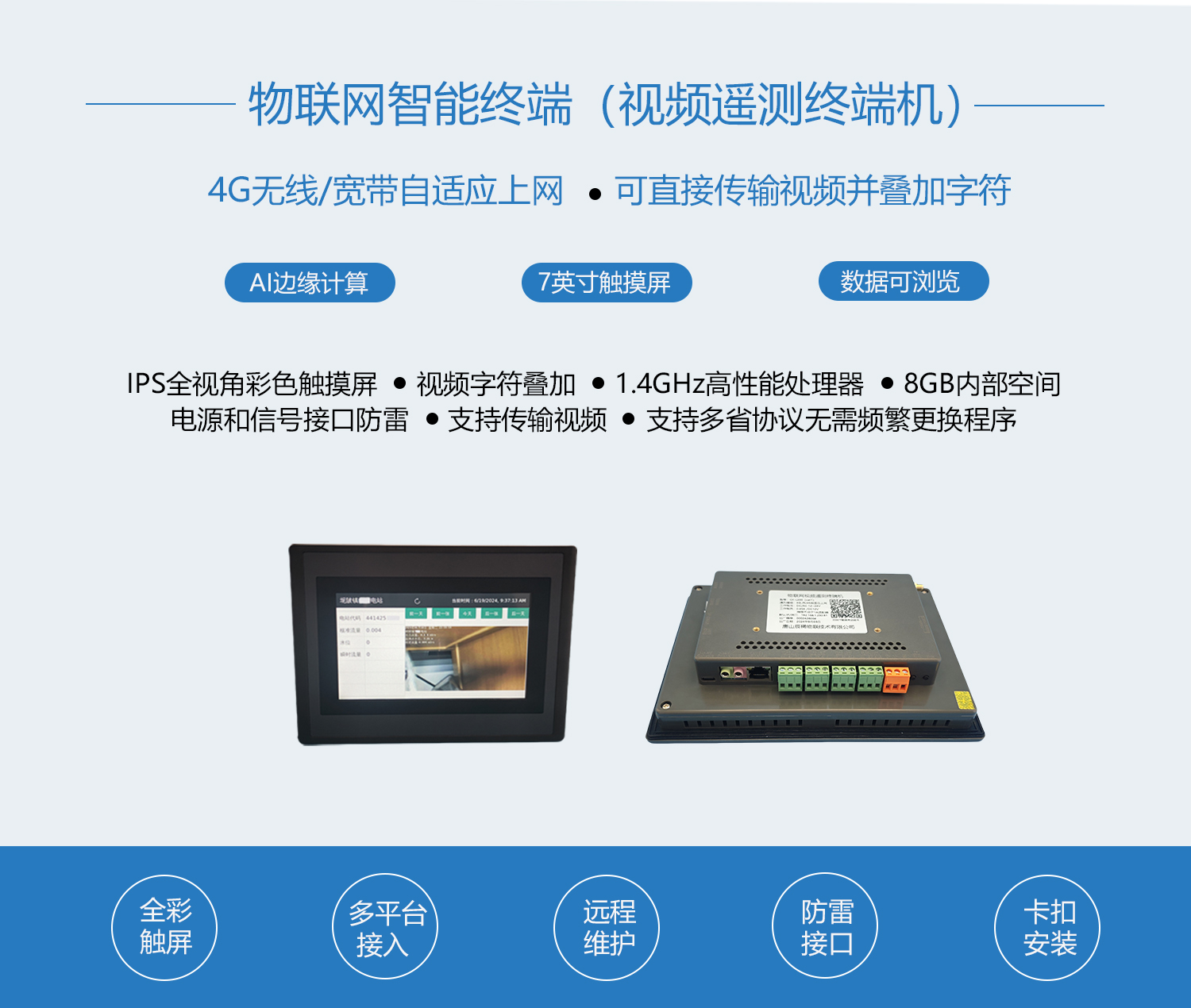

辰稀物联 CX-L200 视频遥测终端机（7 寸触控屏）
7 英寸 IPS 触控屏 · 4G + 以太网双模通信 · 多级防雷 · 数据视频双监管
别称：视频遥测终端机 / 触控屏 RTU / 数据视频双监管终端 / 水利视频监测 RTU / 视频监测终端
专为水利物联网监测场景设计的全能型遥测终端，集数据采集、视频监控、边缘计算于一体，配 7 英寸 IPS 触控屏，现场即可查看数据与配置参数；支持 4G 全网通与 10/100M 以太网双通道冗余，电源、串口、网口多级防雷，满足生态流量、水库大坝、灌区量测水、城市管网等多场景监测需求。
7" IPS
触控大屏
4核A9
1.4GHz 处理器
3W
典型功耗
±15KV
抗雷击防护
想知道 CX-L200 能不能直接接入您现有的监管平台？致电 18730593290 或发邮件至 122797786@qq.com，我们按站点情况给配置建议。

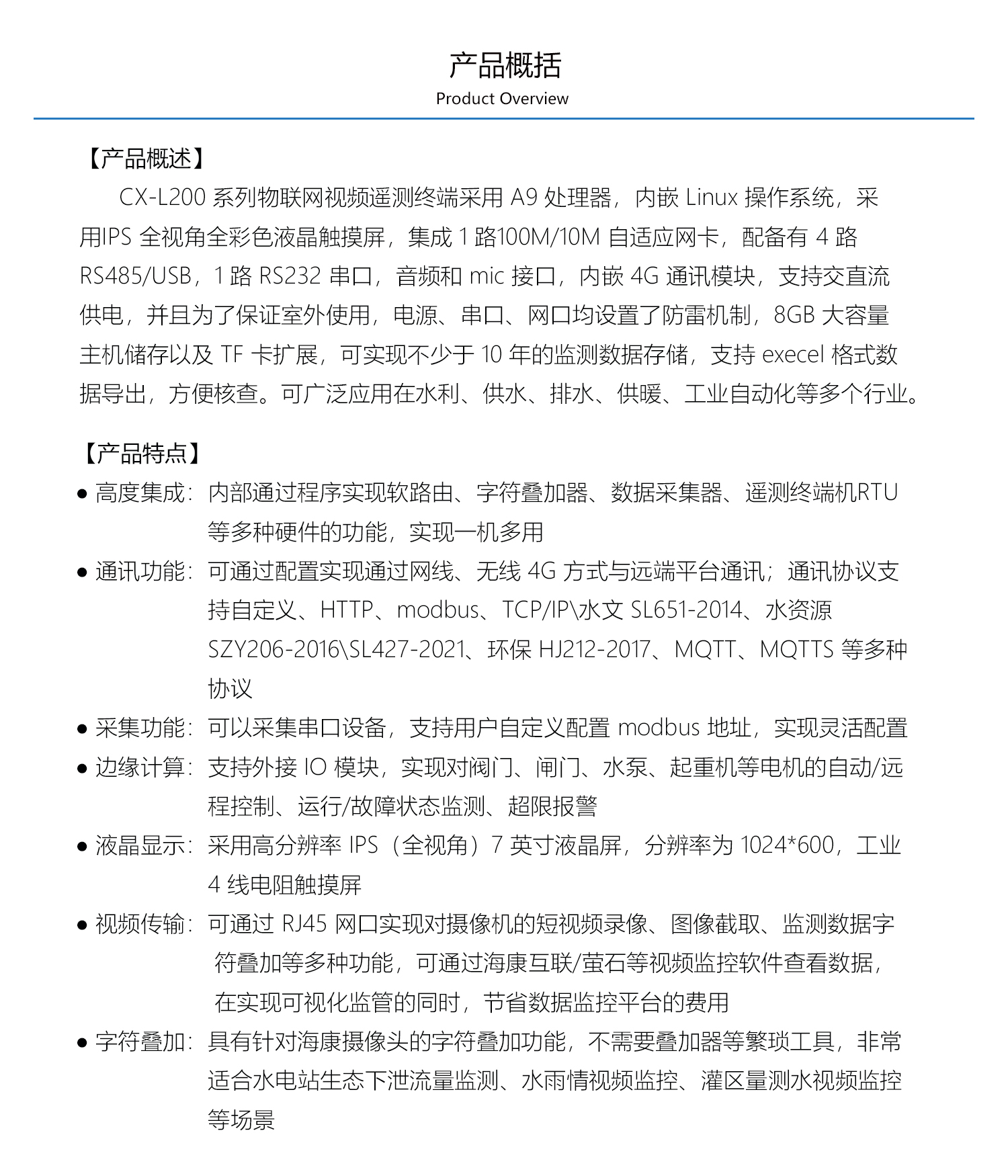

核心功能特点
一台设备完成数据采集、视频监控、边缘计算与现场交互，显著降低部署成本与维护复杂度。
7 英寸触控大屏 工业交互
7 英寸 IPS 全视角触摸屏，分辨率 1024×600，本地实时展示水位、流量、雨量等监测数据，支持现场参数配置，无需外接电脑。
屏幕：7 寸触控 1024×600
高度集成 一机多用
集数据采集、视频监控、边缘计算于一体，一台设备完成传统多台设备功能，显著降低部署成本与维护复杂度。
一台设备 = RTU + 视频 + 显示
4G + 以太网双模通信保障
4G 全网通与 10/100M 以太网双通道冗余设计，网络故障自动切换，保障数据传输不中断。
通信：4G + 10/100M 以太网
多级防雷保护
电源、串口、网口均配备防雷机制，RS485 接口 ±15KV 抗雷击，专为野外雷暴环境设计。
防护：±15KV 抗雷击
多协议全适配
支持 SL651-2014、SZY206-2016、SL427-2021、HJ212-2017 等水利/环保标准协议，以及 MQTT、Modbus、HTTP 等通用协议。
协议：水利 / 环保 / 通用
边缘计算 本地处理
4 核 ARM Cortex-A9 处理器 + 嵌入式 Linux 系统，支持本地数据预处理、阈值告警、定时上报策略。
算力：4 核 A9 / Linux
视频字符叠加
支持将实时水位、流量数据叠加到监控视频画面，满足水利部门「视频 + 数据」双验证的监管存档要求。
特色：视频 + 数据双验证
大容量存储 导出便捷
内置大容量存储，支持历史数据本地缓存与 U 盘/SD 卡导出，网络中断时数据不丢失，恢复后自动补传。
存储：断网不丢数

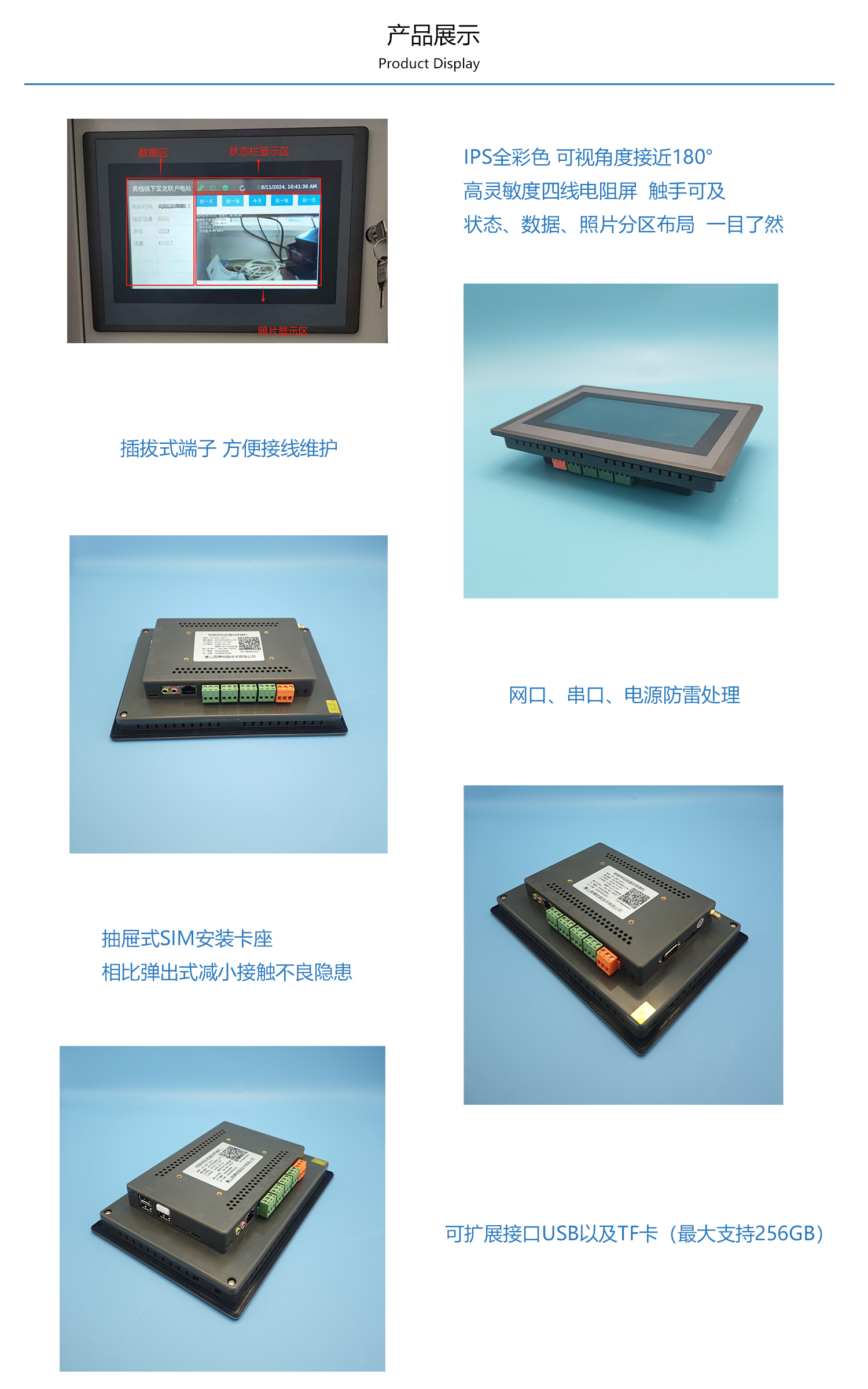

产品外观与细节
工业级外观设计，紧凑机身适配各类监测站点部署环境，7 寸大屏与多路接口集中布局。
正面视角 触控大屏
7 英寸 IPS 全视角触摸屏，实时展示水位、流量、雨量等监测数据，现场查看更直观。
屏幕：7 寸触控屏
接口布局 接线便捷
多路串口、模拟量、开关量、USB、音频及网络接口集中排布，接线便捷，方便现场实施。
接口：串口 / 模拟量（扩展） / 开关量（扩展）
安装方式 灵活适配
壁挂或卡扣式嵌入式安装，224×160×45.5mm 紧凑机身，适配各类机柜和防水箱。
尺寸：224×160×45.5mm
工业防雷 稳定可靠
电源、串口、网口均配备防雷机制，铝合金与工程塑料结合机身，专为野外雷暴环境设计。
防护：多级防雷

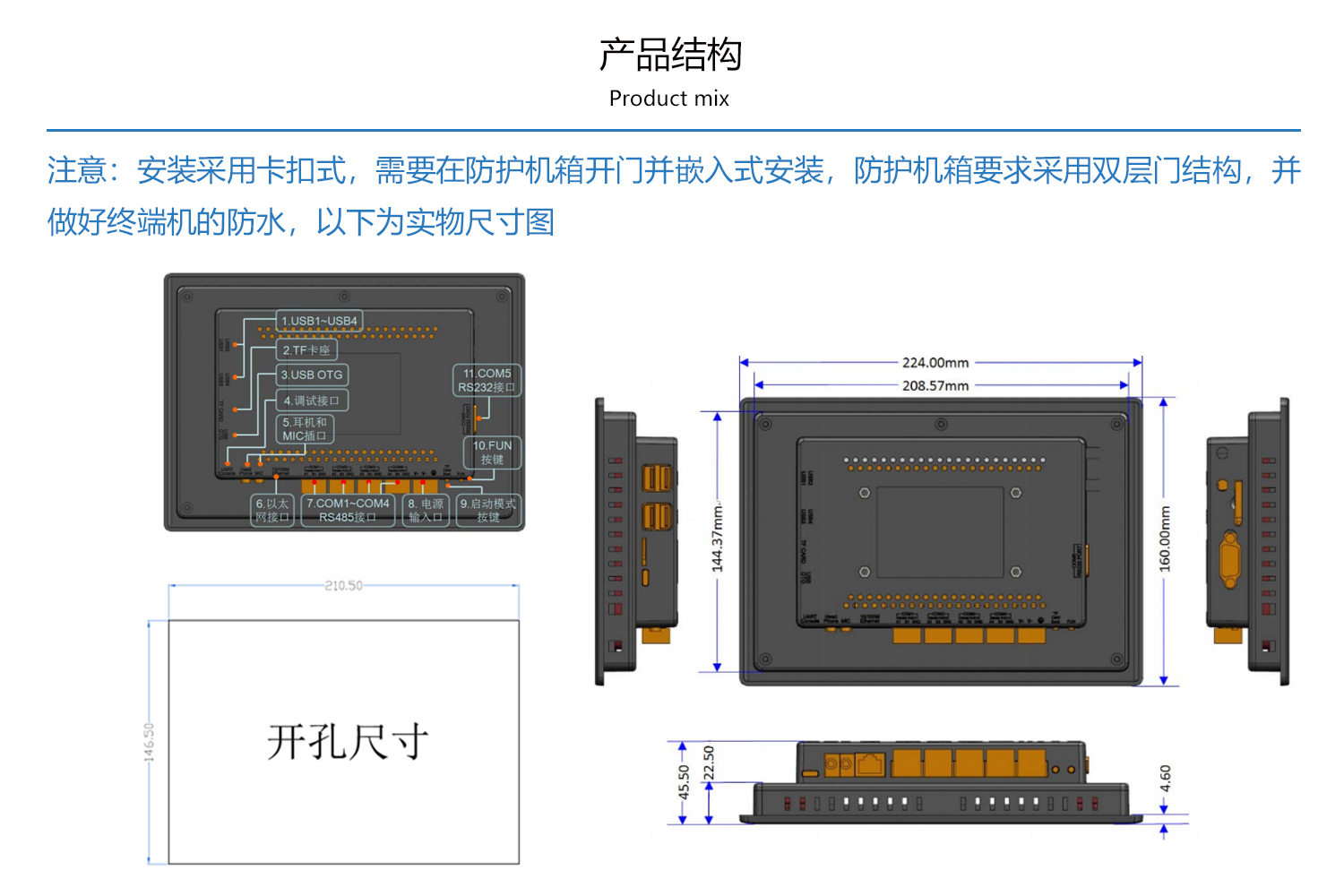

产品结构尺寸与安装
整机尺寸 224mm×160mm×45.5mm，壁挂或卡扣式嵌入式安装，紧凑机身适配各类机柜与防水箱。
整机尺寸
224mm × 160mm × 45.5mm，紧凑机身设计，节省机柜与防水箱空间。
安装方式
壁挂或卡扣式嵌入式安装，可灵活适配遥测站房、机柜、防水箱等部署环境。
显示屏
7 英寸 IPS 全视角触摸屏，分辨率 1024×600，现场数据展示与参数配置一体化。
扩展接口
配备 4 路 USB2.0、1 路 OTG、3.5mm 音频麦克风接口及 TF 卡槽，支持 U 盘/SD 卡数据导出扩展。

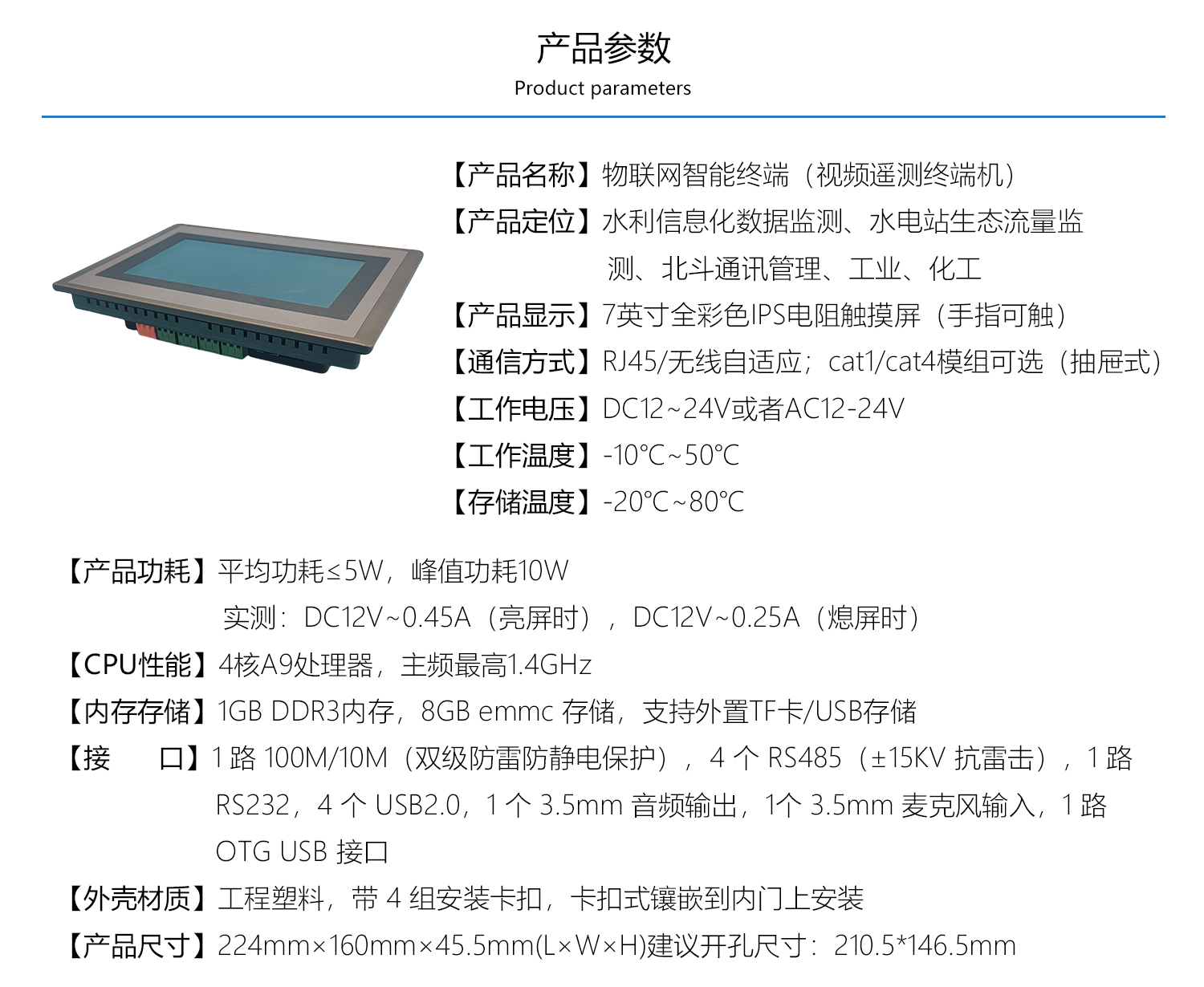

技术参数
以下为 CX-L200 视频遥测终端机的整机规格，如需更详细的技术手册可联系索取。
| 参数项 | 规格说明 |
| 产品型号 | CX-L200 视频遥测终端机 |
| 产品定位 | 水利视频监测、数据 + 视频双监管，灌区 / 水电站 / 大坝等场景 |
| 显示屏 | 7 英寸 IPS 全视角触控屏，分辨率 1024×600 |
| 处理器 | 4 核 A9 处理器，主频最高 1.4GHz |
| 操作系统 | 嵌入式 Linux |
| 内存/存储 | 1GB DDR3 / 8GB eMMC，支持 TF 卡与 USB 扩展 |
| 通信方式 | 4G 全网通（Cat1/Cat4 模组可选）+ 10/100M 以太网 |
| 采集接口 | 5 路串口（4 路 RS485 + 1 路 RS232），可扩展模拟量、开关量 |
| USB/音频接口 | 4 路 USB2.0、1 路 OTG；3.5mm 音频/麦克风 |
| 视频接口 | 支持多路 IPC 接入，支持 ONVIF/RTSP |
| 防雷保护 | 电源/串口/网口双级防雷；RS485 接口 ±15KV 抗雷击 |
| 供电电压 | DC 12-24V 或 AC 12-24V |
| 工作功耗 | 典型值 3W，峰值 5W |
| 工作温度 | -10℃ ~ +50℃ |
| 存储温度 | -20℃ ~ +80℃ |
| 外壳材质 | 工程塑料 |
| 整机尺寸 | 224mm × 160mm × 45.5mm |
| 安装方式 | 壁挂或卡扣式嵌入式安装 |
| 支持协议 | SL651/SZY206/SL427/HJ212/MQTT/MQTTS/Modbus/HTTP/TCP |

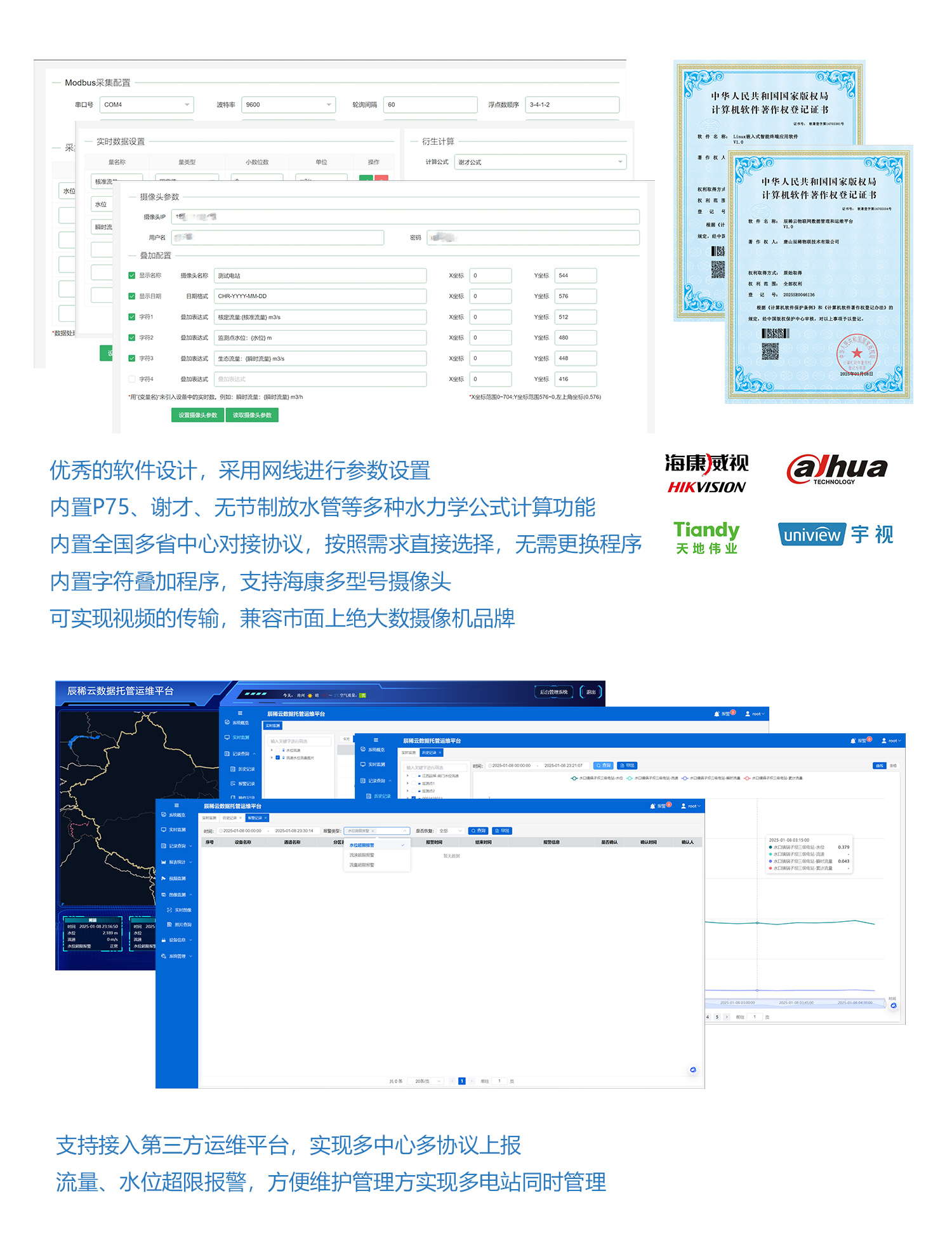

软件平台与远程维护
嵌入式 Linux 平台 + 4 核处理器，支持本地边缘计算、多协议对接与远程运维，数据视频同平台监管。
嵌入式 Linux 边缘计算
4 核 ARM Cortex-A9 处理器 + 嵌入式 Linux 系统，支持本地数据预处理、阈值告警、定时上报策略。
算力：4 核 A9 / Linux
多协议 平台对接
支持 SL651-2014、SZY206-2016、SL427-2021、HJ212-2017 等水利/环保标准协议及 MQTT/Modbus/HTTP 通用协议，可对接省市级监管平台。
协议：标准 + 通用
大容量存储 断网补传
内置大容量存储，历史数据本地缓存，U 盘/SD 卡导出，网络中断数据不丢失，恢复后自动补传。
存储：断网不丢数
本地触控 现场配置
7 英寸 IPS 全视角触摸屏，现场查看数据与参数配置无需外接电脑，降低调试门槛。
交互：本地触控配置

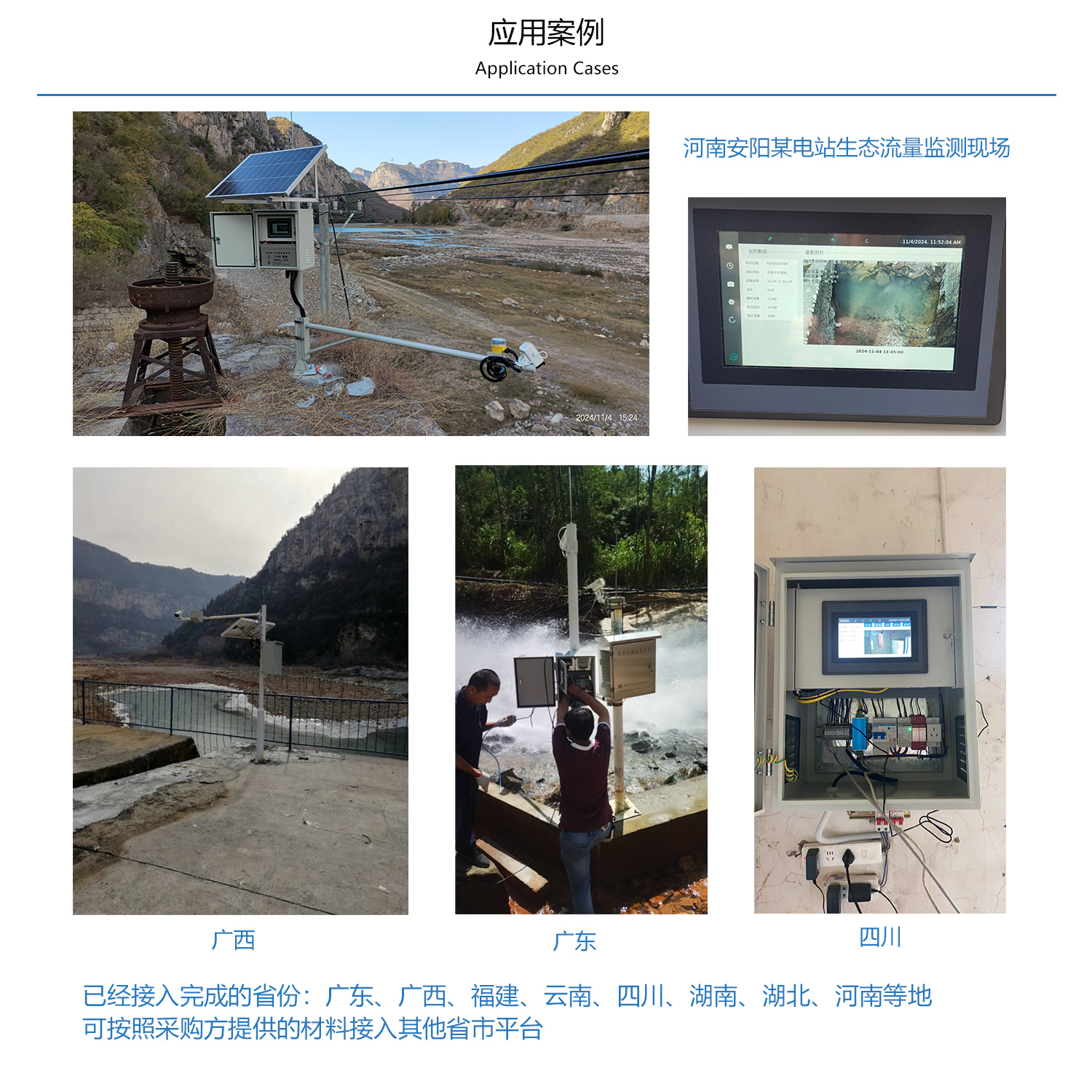

应用场景
已在全国 20 余省市的水利监测项目中部署应用，覆盖生态流量、灌区量测水、水库大坝与城市管网等核心场景。
水电站生态流量监测
在水电站取水口和泄水口部署，实时监测下泄流量并叠加视频字符，数据与视频同步上报省级水利监管平台，满足生态流量考核要求。
适用：中小型水电站 | 上报：省级水利平台
水库大坝安全与水雨情监测
安装于水库坝上房或遥测房，采集水位、雨量、渗压、位移等数据，同时接入坝区视频监控，实现大坝安全综合监测与预警。
适用：中小型水库 | 上报：防汛指挥平台
城市供排水管网监测
在供水管网压力监测点和排水管网液位监测点部署，配合传感器实时监测管网运行状态，预警爆管、淤堵等异常事件。
适用：城市生命线 | 上报：市政管理平台
数据 + 视频双监管方案
视频遥测终端机在普通 RTU 基础上集成视频监控能力，实现数据与视频同步采集、同平台展示与联动告警。
数据视频 同步采集
传感器数据与多路摄像头视频同步采集，一台设备完成 RTU + 视频服务器 + 本地显示功能。
采集：数据 + 视频
字符叠加 双验证
实时水位、流量数据叠加到监控视频画面，满足水利部门「视频 + 数据」双验证的监管存档要求。
监管：双验证存档
同平台 联动告警
数据与视频在同平台统一展示、联动告警，异常事件可查看实时画面与数据回放。
平台：统一监管
多场景 标准对接
支持 SL651/SZY206/SL427/HJ212 等协议，对接省级水利平台、防汛指挥平台、灌区管理平台等。
对接：多级平台
配套设备推荐
一套完整的监测系统通常包含以下配套设备，可根据实际场景灵活选配。
雷达水位计
高精度非接触式水位测量，量程 0-40m，精度 ±3mm，适用于水库、河道、渠道等场景。
适用：水库 / 河道 / 渠道
超声波明渠流量计
非接触式流量测量，量程 0-65m³/s，精度 ±1%，适配巴歇尔槽、三角堰等多种堰槽。
适用：明渠 / 生态流量
太阳能供电系统
光伏板 + 充放电控制器 + 蓄电池组合，支持 DC 12V 稳定输出，满足野外无市电站点长期运行。
适用：野外无市电站点
高清网络摄像头
支持 ONVIF/RTSP 协议，红外夜视功能，可与遥测终端机联动实现视频字符叠加和数据同步上报。
适用：视频监控点位
CX-L200 与普通 RTU 对比
视频遥测终端机在普通 RTU 基础上全面升级，满足现代水利监测「数据 + 视频」双维度监管需求。
| 对比维度 | CX-L200 视频遥测终端机 | 普通 RTU 遥测终端 |
| 视频监控 | 支持多路 IPC 接入，视频与数据同步采集 | 一般无视频功能 |
| 视频字符叠加 | 实时水位/流量数据叠加到视频画面 | 通常不支持 |
| 通信方式 | 4G 全网通 + 以太网双通道冗余 | 通常为单一通信方式 |
| 边缘计算 | 4 核处理器 + Linux 系统，本地预处理与告警 | 基础采集传输，本地计算能力有限 |
| 多协议支持 | SL651/SZY206/SL427/HJ212/MQTT/Modbus/HTTP | 通常只支持 1-2 种标准协议 |
| 现场交互 | 7 英寸触控屏，现场配置无需电脑 | 通常无屏幕，需外接电脑配置 |
| 部署成本 | 一台设备 = RTU + 视频服务器 + 本地显示，综合成本更低 | 一般需额外配置视频服务器、显示屏等设备 |
选型要点
同样是「视频遥测终端机」，屏幕、通道数与视频路数差异很大。下面四点建议在确认型号前先定下来。
① 现场要不要本地屏幕
站点有人值守、需要现场读数与改参数，选带 7 寸触控屏的机型；纯无人值守+远程运维的站点，可不带屏以降低功耗与成本。
关键：是否需现场交互
② 视频路数与画面需求
先确认要接入几路摄像机、是否需要字符叠加存档。支持多路 IPC 接入，兼容 ONVIF/RTSP；需要叠加水位/流量数据用于考核取证的，选带字符叠加能力的机型。
关键：IPC 路数与叠加需求
③ 通信与组网方式
站房内有网络的优先走以太网主通道、4G 作冗余；野外站点以 4G 为主。数据 + 视频同时回传建议选 Cat4 模组，纯数据上报可选 Cat1。
关键：是否有网线可走
④ 功耗与供电核算
整机典型功耗 3W、峰值 5W，比纯 RTU 略高，太阳能站点需按含视频回传的实际工作电流放大太阳能板与蓄电池容量；支持 DC12-24V 或 AC12-24V 交直流供电。
关键：太阳能容量按含视频工况核算
服务流程
从现场条件到平台对接，全流程由技术顾问跟进，交付后可远程设参与升级。
1
需求沟通
了解监测场景、接入传感器类型、通信条件及平台对接要求，提供初步方案建议。
2
方案定制
根据现场条件配置传感器清单、供电方案、通信策略及平台对接协议，出具详细配置清单。
3
交付运维
设备发货、现场指导安装、远程调试上线，提供长期技术支持与固件升级服务。
常见问题
Q1：视频遥测终端机支持哪些通信协议？
支持 SL651-2014、SZY206-2016、SL427-2021、HJ212-2017 等水利/环保标准协议，以及 MQTT/MQTTS、Modbus RTU/TCP、HTTP、TCP/IP 等通用协议，可对接省级水利平台、环保监管平台和自建平台。
Q2：野外监测站点如何解决供电问题？
支持 DC 12-24V 或 AC 12-24V 交直流两用宽压供电，典型功耗仅 3W、峰值 5W，便于野外站点部署，可配合太阳能供电系统（需选配）长期运行；含视频回传时建议按实际工作电流放大供电容量。
Q3：能适应户外恶劣环境吗？
工作温度范围为 -10℃ 至 +50℃，电源、串口、网口均配备防雷保护设计，RS485 接口 ±15KV 抗雷击，工程塑料外壳轻便耐用，适用于户外水利监测站点。
Q4：视频遥测终端机与普通 RTU 有什么区别？
普通 RTU 主要完成数据采集和传输功能；视频遥测终端机在 RTU 基础上集成了视频监控功能，支持同时接入多路摄像头，实现数据与视频的同步采集、同平台展示和联动告警。
Q5：支持接入几路摄像头？兼容哪些品牌？
设备支持多路 IPC 接入，遵循 ONVIF/RTSP 标准协议，可对接主流品牌网络摄像机；具体路数与码流配置需结合现场带宽与回传策略，可先与技术人员确认点位需求。
Q6：数据能保存多久？断网会丢数据吗？
设备内置大容量存储并支持 TF 卡/USB 扩展，历史数据在本地缓存，网络中断期间数据不丢失，恢复后自动补传；平台端可查询历史记录并导出报表。
Q7：一台设备能同时替代哪些设备？
CX-L200 一台设备整合了遥测终端（RTU）、视频服务器与本地显示三种角色，省去额外配置视频服务器和显示屏的采购与接线，综合部署成本更低。
Q8：一套完整的监测系统包含哪些设备和费用？
一套完整的监测系统通常包含：遥测终端机、雷达水位计/超声波流量计、摄像头、太阳能供电系统、立杆支架及安装辅材。具体配置与报价请拨打 18730593290 咨询。
Q9：设备质保期多长？售后服务如何保障？
辰稀物联提供专业的售前选型与售后技术支持服务，支持远程设参、在线诊断和固件远程升级。具体质保期限以购销合同约定为准，可拨打 18730593290 咨询。
