辰稀物联CX-UDF 超声波多普勒流量计（井下型）

辰稀物联 CX-UDF 系列超声波多普勒流量计窨井排水管网监测

辰稀物联 CX-UDF 系列超声波多普勒流量计实时采集流速、水位和温度，直观显示瞬时流量、累计流量、流速、水位及过水面积等数据；传感器抗油污、抗酸碱外壳，流线型设计减少水阻，无水自动休眠；RS485（Modbus）输出、DC12V 供电，流速量程 0.02~5.00m/s、精度 ±1%F.S，液位量程 0~10 米、精度 0.5%F.S；一体式、分体式两种结构，适配圆形、矩形、梯形以及不规则渠道，可选配不锈钢支架，特别适合窨井、排水管网、下水道的流量监测与灌区渠道量测水。咨询热线 18730593290。

渠道流量监测下水道多普勒流量计管道流量监测渠道流量计

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

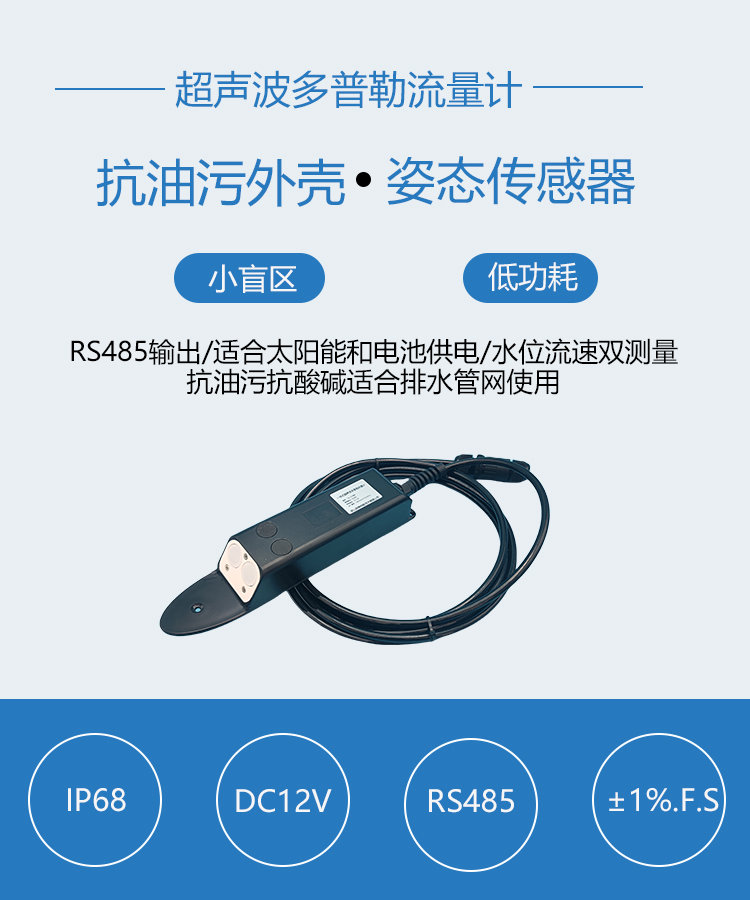

辰稀物联 CX-UDF 系列超声波多普勒流量计

流速/水位/温度一体 · 抗油污抗酸碱 · 无水休眠 · RS485 · 流线型低水阻

别称：超声波多普勒流量计 / 多普勒流速流量计 / 井下流量计 / 排水管网流量计 / 渠道多普勒流量计

CX-UDF 系列超声波多普勒流量计实时采集超声波多普勒流速仪的流速、水位和温度，仪表配备液晶显示（带显示版本）、中文菜单，方便操作；直观显示瞬时流量、累计流量、流速、水位及过水面积等数据。传感器采用抗油污、抗酸碱外壳，整体流线型设计减少水阻，活动部件耐折弯设计，无水自动休眠功能延长使用寿命；RS485（Modbus）输出，DC12V 供电，适配圆形、矩形、梯形以及不规则渠道，是排水管网、窨井、灌区渠道流量监测的实用型仪表。

0.02~5m/s

流速量程

±1%F.S

流速精度

0~10m

液位量程

抗油污抗酸碱

外壳特性

不确定窨井或渠道该配哪种安装支架？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

核心功能特点

为井下与管网而生：抗油污、流线型、无水休眠，传感器长期泡在水里也稳得住。

1 流速/水位/温度一体

一台传感器同时采集流速、水位和温度三项数据，配合过水断面即可换算瞬时流量与累计流量。

参数：流速 / 水位 / 温度

2 抗油污抗酸碱外壳

传感器顶部防油、防腐材料，抗油污抗酸碱，适合生活污水与排水管网等恶劣水质长期使用。

材质：抗油污 / 抗酸碱

3 流线型设计减少水阻

整体流线型设计减少水阻，不扰动流场；亮黑色外观，活动部件采用耐折弯设计，适应多种环境。

结构：流线型 / 耐折弯

4 无水自动休眠

具备无水自动休眠功能，干涸期自动休眠省电、保护换能器，来水后自动恢复测量。

节能：无水休眠

5 液晶中文显示

带显示版本配备液晶显示、中文菜单，直观显示瞬时流量、累计流量、流速、水位及过水面积；另有无显示版本供系统集成。

版本：带显示 / 无显示

6 RS485 标准输出

RS485（Modbus 协议）输出，直连遥测终端机、DTU 或 PLC；RS485 通讯设置简单，参数配置方便。

输出：RS485 Modbus

7 多种渠道适配

适用于圆形、矩形、梯形以及不规则图形渠道，固定安装；可选配不锈钢支架，适合排水管网使用。

渠道：圆 / 矩 / 梯 / 不规则

8 不锈钢 304 固定螺丝

传感器固定螺丝采用不锈钢 304，水中长期不锈蚀；外观一目了然，安装牢固可靠。

紧固：SUS304 螺丝

产品外观与细节

无显示 / 带显示两种版本 + 可选不锈钢支架，按「是否需要现场读数」选版本、按渠道条件选支架。

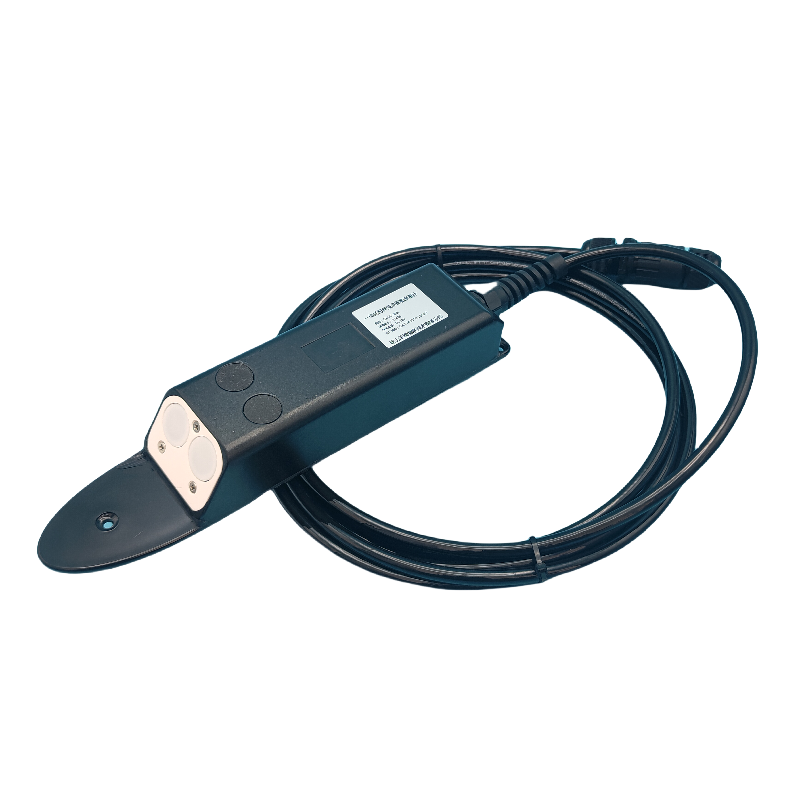

流线型传感器

整体流线设计减少水阻，抗油污防腐材料外壳，在污水与油污水中长期工作。

设计：流线低阻

顶部双换能器

传感器顶部配置超声波换能器，防油防腐材料覆盖，外观一目了然。

核心：双换能器

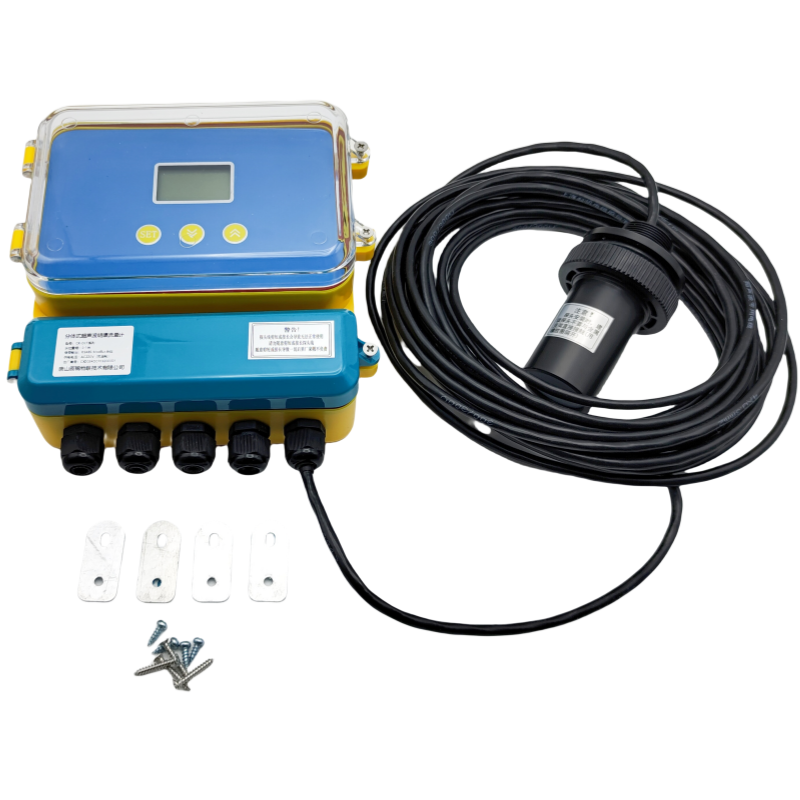

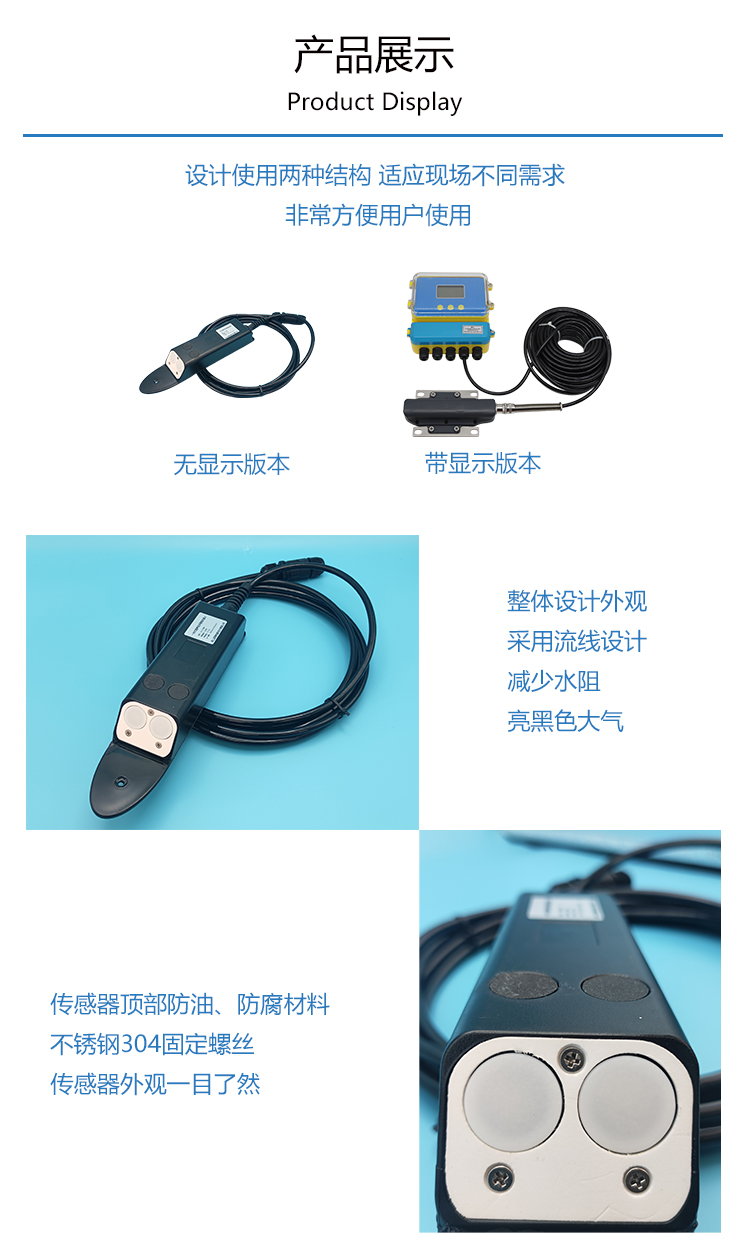

无显示 / 带显示版本

无显示版本适合接入远传系统；带显示版本集成液晶仪表，中文菜单现场直读。

版本：两种可选

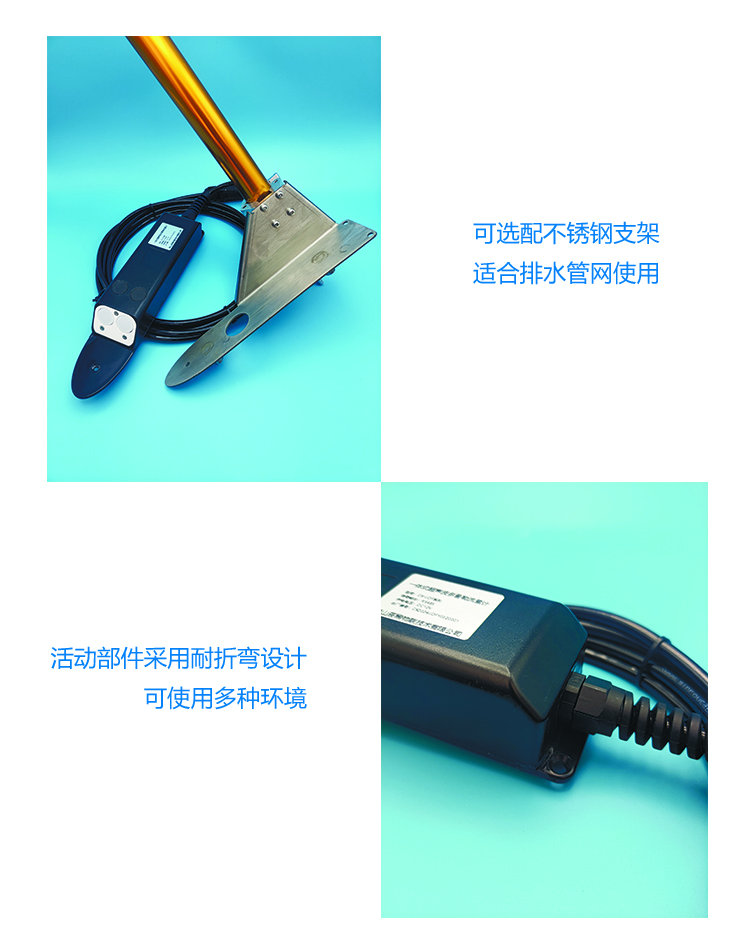

可选不锈钢支架

可选配不锈钢安装支架，适合排水管网、窨井内固定安装，角度位置可调。

配件：不锈钢支架

产品结构尺寸与安装

多普勒测流的安装要点是「贴底、顺流、固定牢」：传感器贴渠底顺流安放，避免淤积掩埋与反向安装。

窨井/管网安装

利用不锈钢支架把传感器固定在窨井底部或管道内，顺流方向安放，避免倒装。

要点：管网安装

渠道贴底安装

灌区渠道把传感器贴底顺流安放于稳定段，避开跌水与漩涡，上游留足直段。

要点：渠道安装

防淤积措施

泥沙易淤积的断面垫高或选低泥位位置，定期巡查换能器表面；无水休眠功能降低干晒损伤。

要点：防淤防埋

接入与调试

RS485 接遥测终端机/DTU，设置渠道参数（断面形状尺寸）即可输出流量；通讯设置参考随机资料。

要点：参数设置

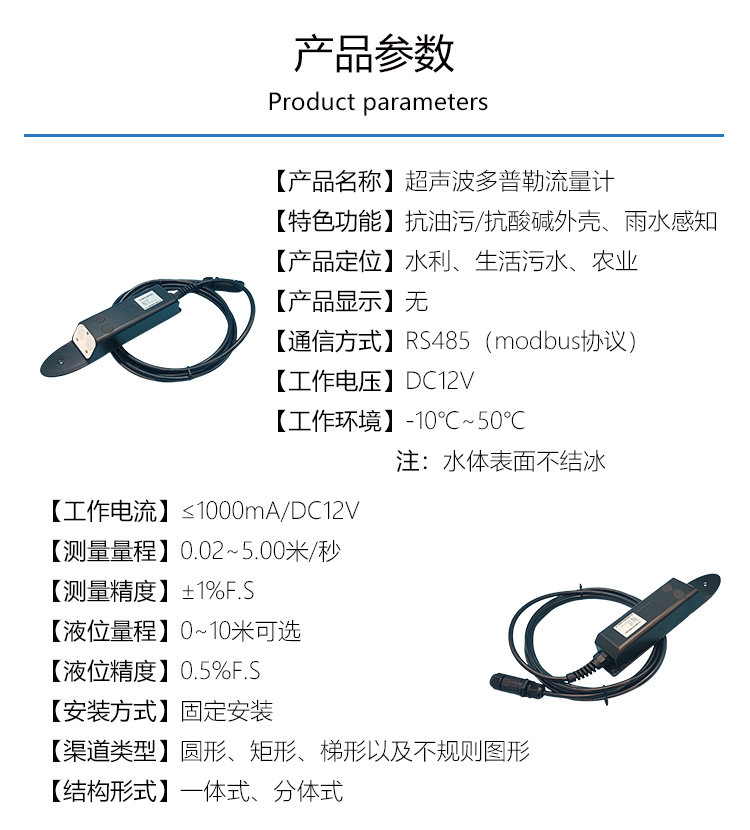

技术参数

参数项	规格说明
产品系列	CX-UDF 系列超声波多普勒流量计
产品名称	超声波多普勒流量计
特色功能	抗油污/抗酸碱外壳、雨水感知
产品定位	水利、生活污水、农业
产品显示	无（带显示版本配液晶中文菜单）
通信方式	RS485（Modbus 协议）
工作电压	DC12V
工作环境	-10℃~50℃（注：水体表面不结冰）
工作电流	≤1000mA / DC12V
测量量程（流速）	0.02~5.00 米/秒
测量精度（流速）	±1%F.S
液位量程	0~10 米可选
液位精度	0.5%F.S
安装方式	固定安装
渠道类型	圆形、矩形、梯形以及不规则图形
结构形式	一体式、分体式

※ 以上参数取自线上产品参数图；「雨水感知」功能与累计流量精度等以出厂随机资料为准。

软件平台与调试

流速、水位、温度经 RS485 上传，流量换算在仪表或遥测终端机完成，辰稀云平台集中监管。

多参数同屏

瞬时流量、累计流量、流速、水位、过水面积同屏显示（带显示版本），远程平台同步呈现。

数据：五项同屏

RS485 Modbus 直连

标准 Modbus 协议，遥测终端机、DTU、PLC 直接连读，集成工作量小。

协议：Modbus

上云集中监管

4G 上报辰稀云平台，多窨井/多渠道测点集中管理、超限报警。

组网：上云监管

温度辅助诊断

同步采集水温，辅助判断水体状态与传感器工作环境，异常工况可追溯。

辅助：温度参数

应用场景

窨井、下水道、排水管网与灌区渠道是它的主场，以下场景均有公开案例支撑。

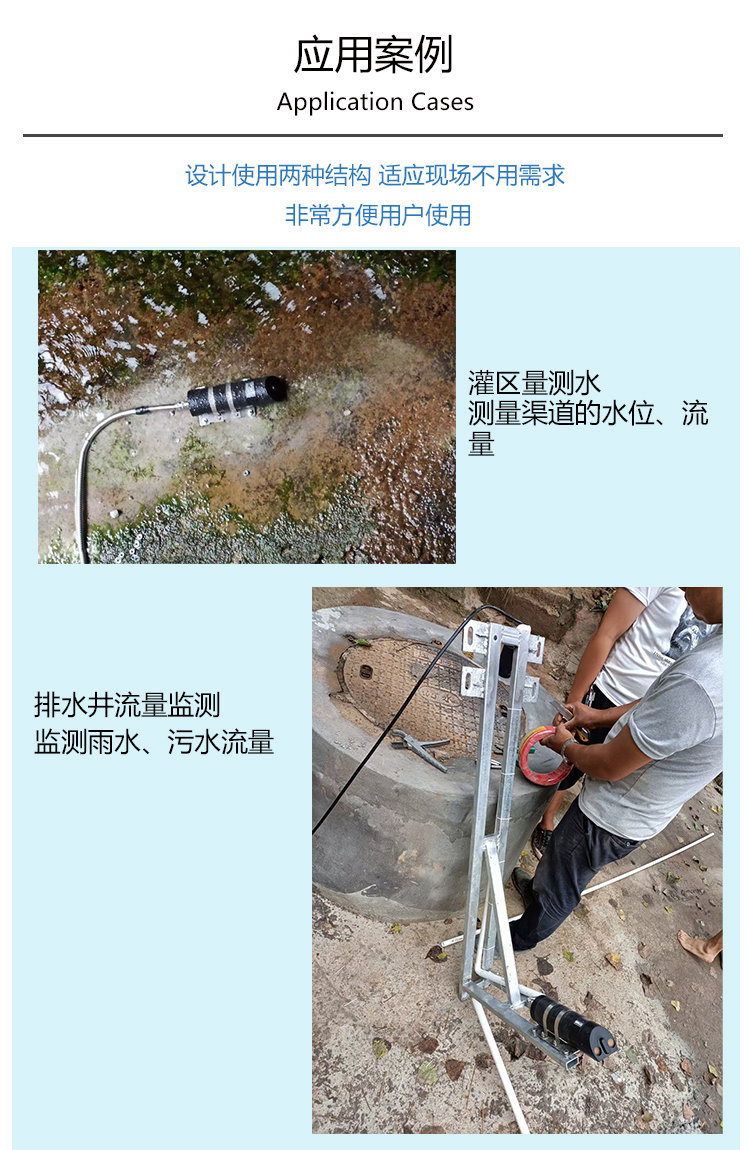

灌区量测水

测量渠道的水位、流速并换算流量，支撑灌区量测水与农业用水计量。

场景：灌区渠道

排水井流量监测

监测雨水、污水流量，窨井内支架固定安装，支撑排水管网监管。

场景：排水井

下水道与管网

抗油污抗酸碱特性适配生活污水下水道，长期在线监测管网流量。

场景：下水道

管道流量监测

满管/非满管管道的流速流量在线监测，配合液位数据还原过流状态。

场景：管道

无线在线监测方案

典型站点由「多普勒传感器 + 遥测终端机 + 供电 + 辰稀云平台」构成，井下流量数据远程可视。

超声波多普勒流量计无线在线监测方案拓扑

测量层

多普勒传感器贴底/支架安装，流速、水位、温度三参数同测。

测量：三参数

采集层

遥测终端机读取 Modbus 数据，本地存储断网续传，按监管要求上报。

采集：RTU

平台层

辰稀云平台流量曲线、报警与报表，排水管网一张图管理。

平台：辰稀云

供电层

DC12V 供电，无水休眠降低功耗；窨井站点可用市电或太阳能系统。

供电：DC12V

配套设备推荐

以下配套设备与超声波多普勒流量计组成完整监测系统，可成套采购并由我们完成联调。

水文遥测终端机

读取多普勒数据并按监管规约上报，排水监测站点常用组合。

配套：数据上报

CX-D10 物联网传输终端

小体积 DTU 透传流量数据上云，机柜与窨井旁部署方便。

配套：数据透传

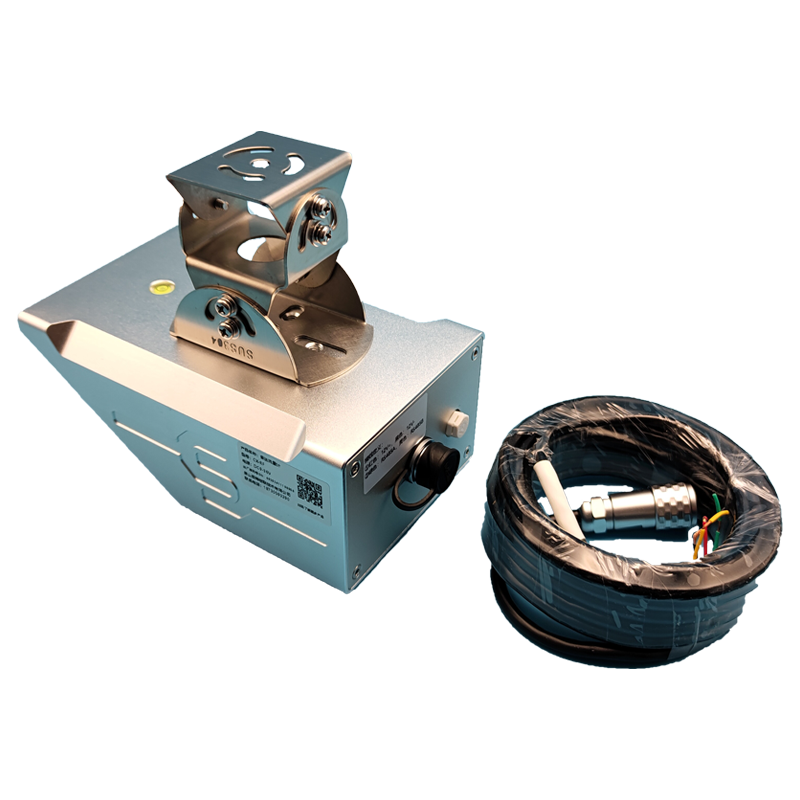

CX-RF 雷达流量计

开放水面（河道/灌区明渠）可选雷达方案，管网与窨井选多普勒。

姊妹型号：明渠场景

辰稀云数据托管运维平台

流量报表、报警与设备托管一站式管理。

配套：云平台

与同类产品对比

同为流速仪表，接触式多普勒与非接触式雷达的典型差异如下（均为一般情况下的对比，具体以现场工况实测为准）。

对比维度	超声波多普勒流量计（接触式）	雷达流速仪（非接触）
安装位置	浸入水中，贴底或支架固定	水面上方悬臂安装
适用场景	窨井、下水道、满管/淹没流、冰下水体	河道、灌区明渠开放水面
水质适应	抗油污抗酸碱，泥沙挂污需定期巡查	不受水质影响，通常免维护
测量剖面	过水断面流速分布，低流速可达 0.02m/s	水面表层流速
冰期表现	冰下水体可测（水体不结冰）	水面结冰期一般无法测水体流速
维护量	水中设备相对需更多维护	非接触通常免维护
