辰稀物联CX-D10 物联网传输终端

4G全网通Cat1，多接口数据透传，DC9-36V宽电压

CX-D10（DTU）支持4G全网通Cat1，1路RS485与AI/DI/PI，支持TCP/MQTT透传，DC9-36V宽电压。

DTU 物联网网关智能遥测终端机

联系电话

18730593290

点击这里，扫二维码，获取专业方案和报价

产品概览

辰稀物联 CX-D10 物联网传输终端

4G 全网通（Cat1） · 多接口 · 数据透传 · TYPE-C 设参 · 宽电压抗浪涌

别称：物联网传输终端 / DTU / 4G DTU 通讯模块 / 物联网网关 / 智能遥测终端机（数据透传型）

辰稀物联 CX-D10 物联网传输终端是一款「好用、耐用、爱用」的小体积多接口 DTU：无线 4G 全网通（Cat1）传输，1 路 RS485 + 1 路 AI + 1 路 DI + 1 路 PI 的采集接口组合，把串口设备与模拟量、开关量、脉冲量信号统一接入云端；TYPE-C 接口本地设参免去携带多种数据线的烦恼，支持维护中心远程运维；DC9-36V 宽电压避免高低压变换损坏设备，镀锌铁喷防腐漆金属外壳抗震抗压抗磁干扰、适合导轨安装，各接口防雷抗击耐冲击。

4G Cat1

全网通

RS485+AI+DI+PI

采集接口

-40~85℃

工作温度

≤0.8W

功耗（DC12V）

不确定 RS485 设备上云该怎么配？致电 18730593290 或发送邮件至 122797786@qq.com，我们按您的实际工况给出选型与配置建议。

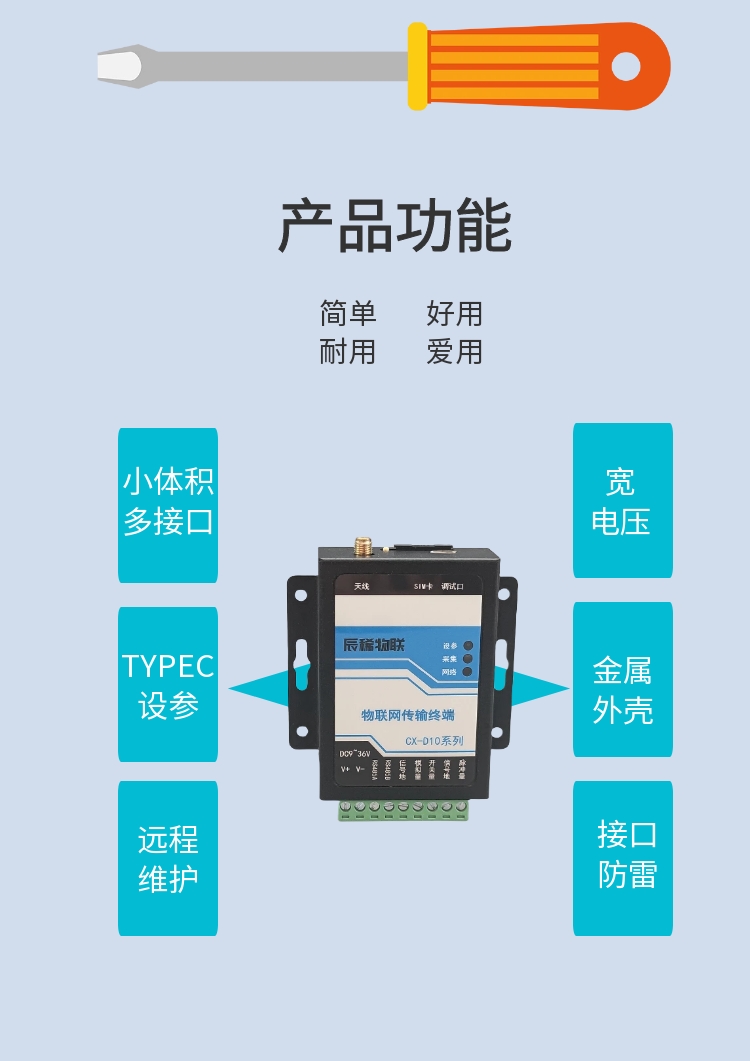

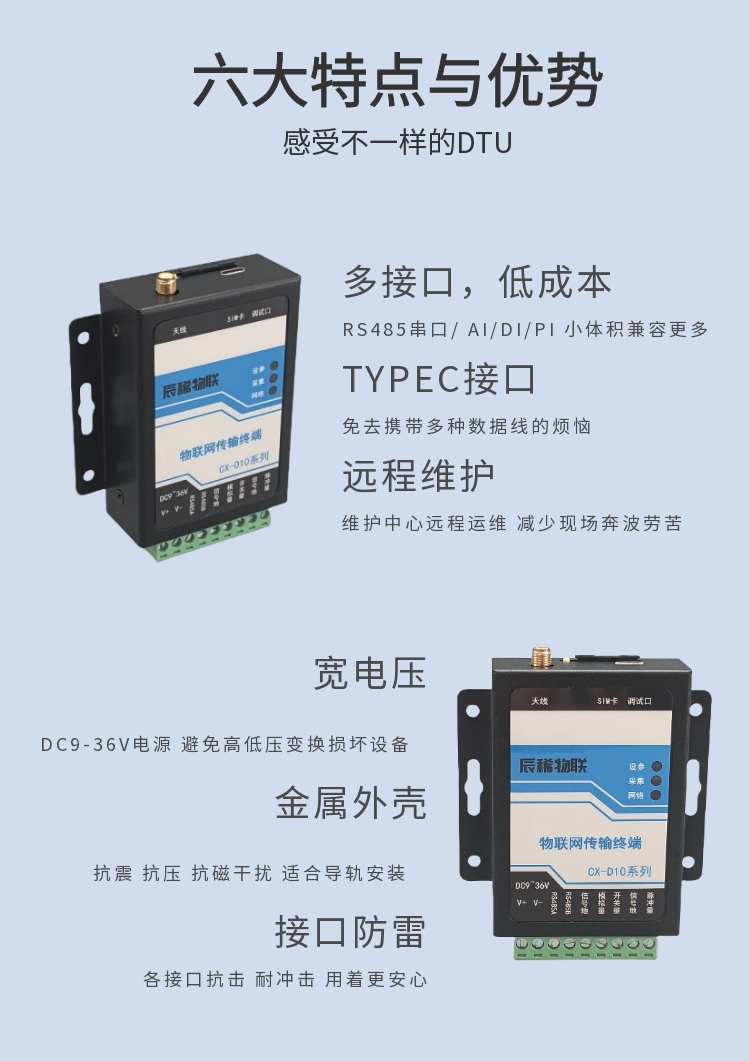

核心功能特点

小体积、多接口、低成本的「六边形」DTU：从接口到防护，六个特点把现场最常踩的坑都提前规避了。

1 多接口，低成本

RS485 串口 / AI / DI / PI 小体积兼容更多信号类型，一台设备同时接入数字传感器、模拟量仪表、开关量与脉冲量信号。

接口：RS485 / AI / DI / PI

2 TYPE-C 接口设参

TYPE-C 接口本地设参，免去携带多种数据线的烦恼，笔记本一根线完成配置。

设参：TYPE-C

3 远程维护

维护中心远程运维，减少现场奔波劳苦；设备参数、链路状态远程可查可改。

运维：远程维护

4 宽电压 DC9-36V

DC9-36V 电源输入，避免高低压变换损坏设备，适配太阳能系统与车载、工业电源。

供电：DC9-36V

5 金属外壳，导轨安装

镀锌铁喷防腐漆外壳，抗震、抗压、抗磁干扰，适合导轨安装与机柜集中部署。

结构：金属外壳 / 导轨

6 接口防雷

各接口抗击、耐冲击，雷击浪涌 2KVA、脉冲群 1KV，用着更安心。

防护：浪涌 2KVA

7 数据透传

支持 TCP/UDP/HTTP/MQTT 网络协议与数据透传模式，串口设备上云无需改协议，对接组态与云平台都方便。

协议：TCP/UDP/HTTP/MQTT

8 状态指示直观

设参、采集、网络三色指示灯，运行状态一目了然，现场排查故障不用猜。

状态：三色指示灯

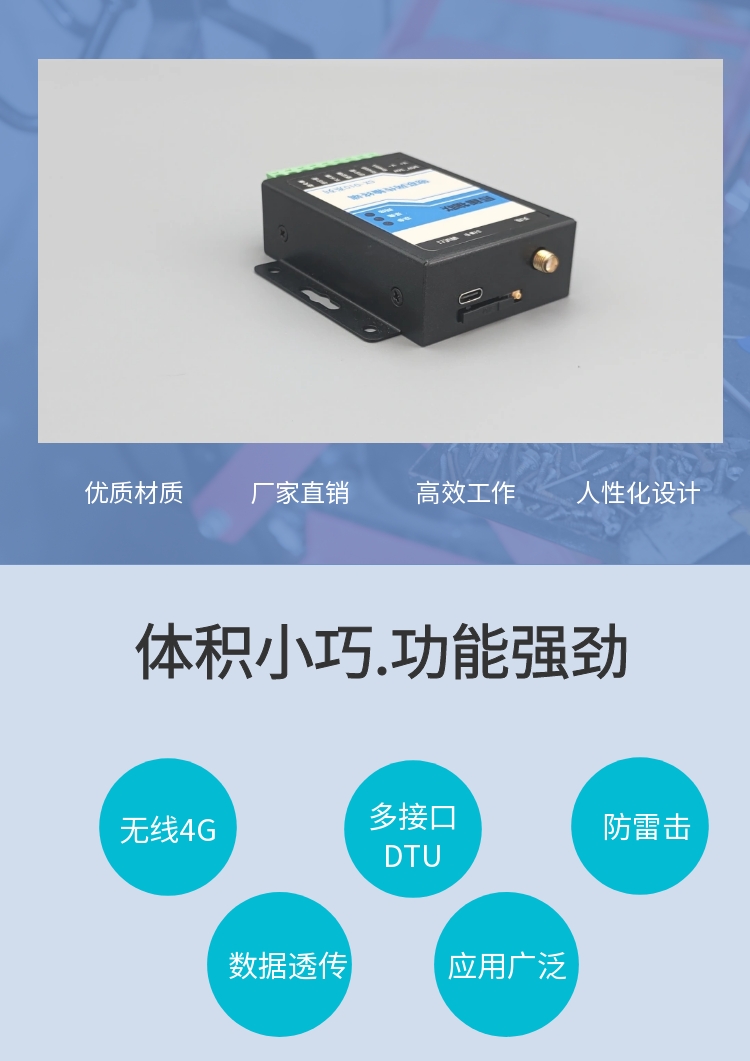

产品外观与细节

金属外壳 + 明确的接口丝印，从天线、SIM 卡到接线端子都按工业习惯排布。

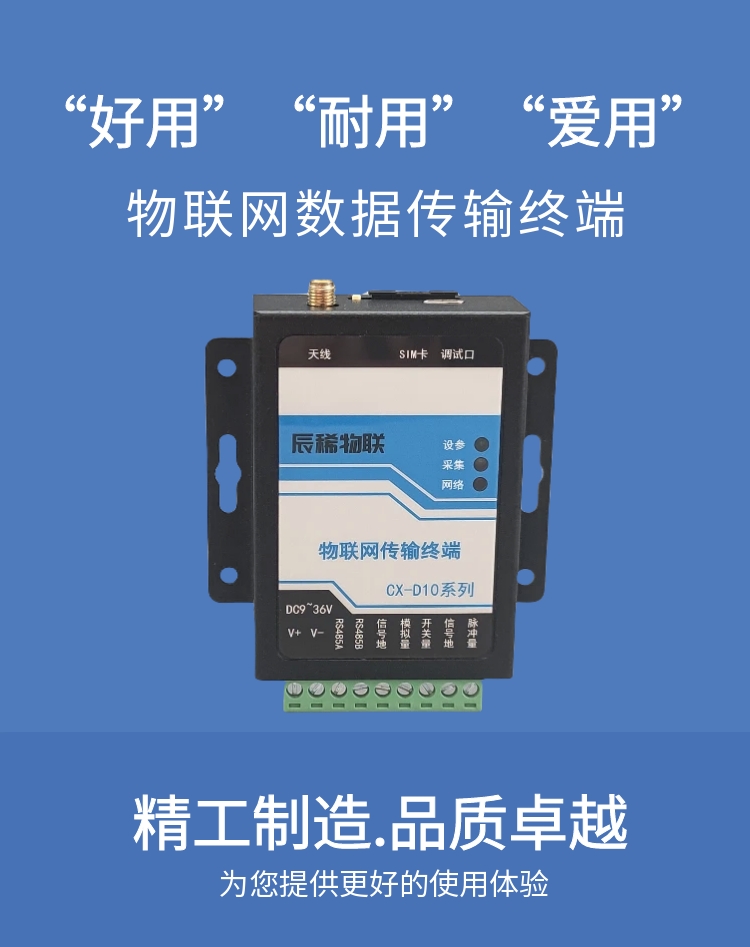

面板丝印清晰

面板标注天线、SIM 卡、调试口与三个状态灯，端子丝印对应 V+/V-/RS485A/RS485B/信号地/模拟量/开关量/脉冲量。

面板：丝印清晰

TYPE-C 调试口

TYPE-C 接口兼做设参与调试，一根线完成本地配置。

接口：TYPE-C

金属外壳工艺

镀锌铁材质喷防腐漆，抗震抗压抗磁干扰，户外机箱与工业柜内都适用。

外壳：镀锌铁 + 防腐漆

导轨式安装

标准导轨安装结构与挂耳，适配配电柜、控制柜集中安装。

安装：导轨 / 挂耳

产品结构尺寸与安装

上电、插卡、设参三步完成部署；按「信号类型对应端子」接线，首次调试 10 分钟内可完成。

接线对应信号类型

RS485 设备接 RS485A/B 与信号地；模拟量接 AI 端子；干接点接 DI；脉冲水表/流量计接 PI。

接线：按信号对号

上电与插卡

DC9-36V 供电，插入 NB/4G SIM 卡（Cat1 全网通），上电后观察设参/采集/网络三灯状态。

上电：DC9-36V

TYPE-C 本地设参

用 TYPE-C 连接电脑，工具软件配置服务器地址、端口与上报协议（TCP/UDP/HTTP/MQTT）。

设参：工具软件

远程运维接管

部署完成后可由维护中心远程查看状态与修改参数，后期调整不需要到现场。

运维：远程接管

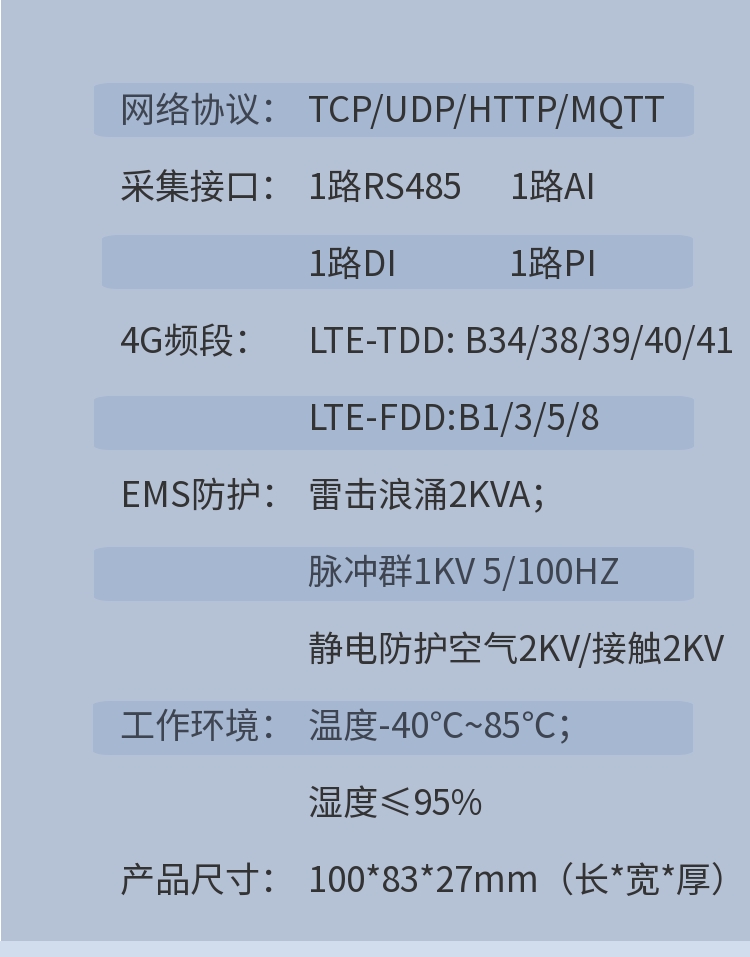

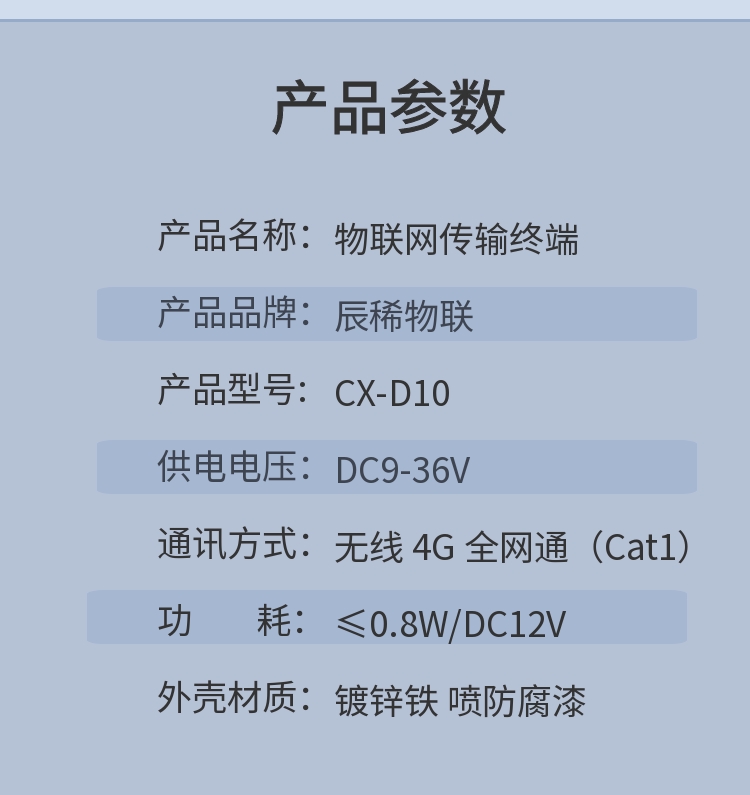

技术参数

参数项	规格说明
产品名称	物联网传输终端
产品品牌	辰稀物联
产品型号	CX-D10
供电电压	DC9-36V（宽电压）
通讯方式	无线 4G 全网通（Cat1）
功　　耗	≤0.8W / DC12V
外壳材质	镀锌铁，喷防腐漆
网络协议	TCP / UDP / HTTP / MQTT
采集接口	1 路 RS485、1 路 AI、1 路 DI、1 路 PI
4G 频段	LTE-TDD：B34/38/39/40/41；LTE-FDD：B1/3/5/8
EMS 防护	雷击浪涌 2KVA；脉冲群 1KV 5/100HZ；静电防护空气 2KV/接触 2KV
工作环境	温度 -40℃~85℃；湿度 ≤95%
产品尺寸	100×83×27mm（长×宽×厚）
本地配置	TYPE-C 接口设参 / 调试口
运行指示	设参、采集、网络三色指示灯

※ 以上参数取自线上产品参数图；天线、SIM 卡等配件以订货清单为准。

软件平台与调试

CX-D10 常以数据透传模式工作，设备侧零改动上云；配合辰稀云或客户自有平台完成数据集中管理。

透传模式上云

RS485 设备数据原样透传至服务器，协议不改、平台不挑，对接组态软件与云平台都简单。

模式：数据透传

MQTT 物联对接

原生支持 MQTT，可直接对接物联网平台与消息中间件，构建标准物联架构。

协议：MQTT

远程参数维护

维护中心远程查看在线状态、修改服务器与上报参数，站点分散运维成本低。

运维：远程参数

与辰稀云配套

接入辰稀云数据托管运维平台，实现实时监测、报警与报表的完整数据链路。

平台：辰稀云配套

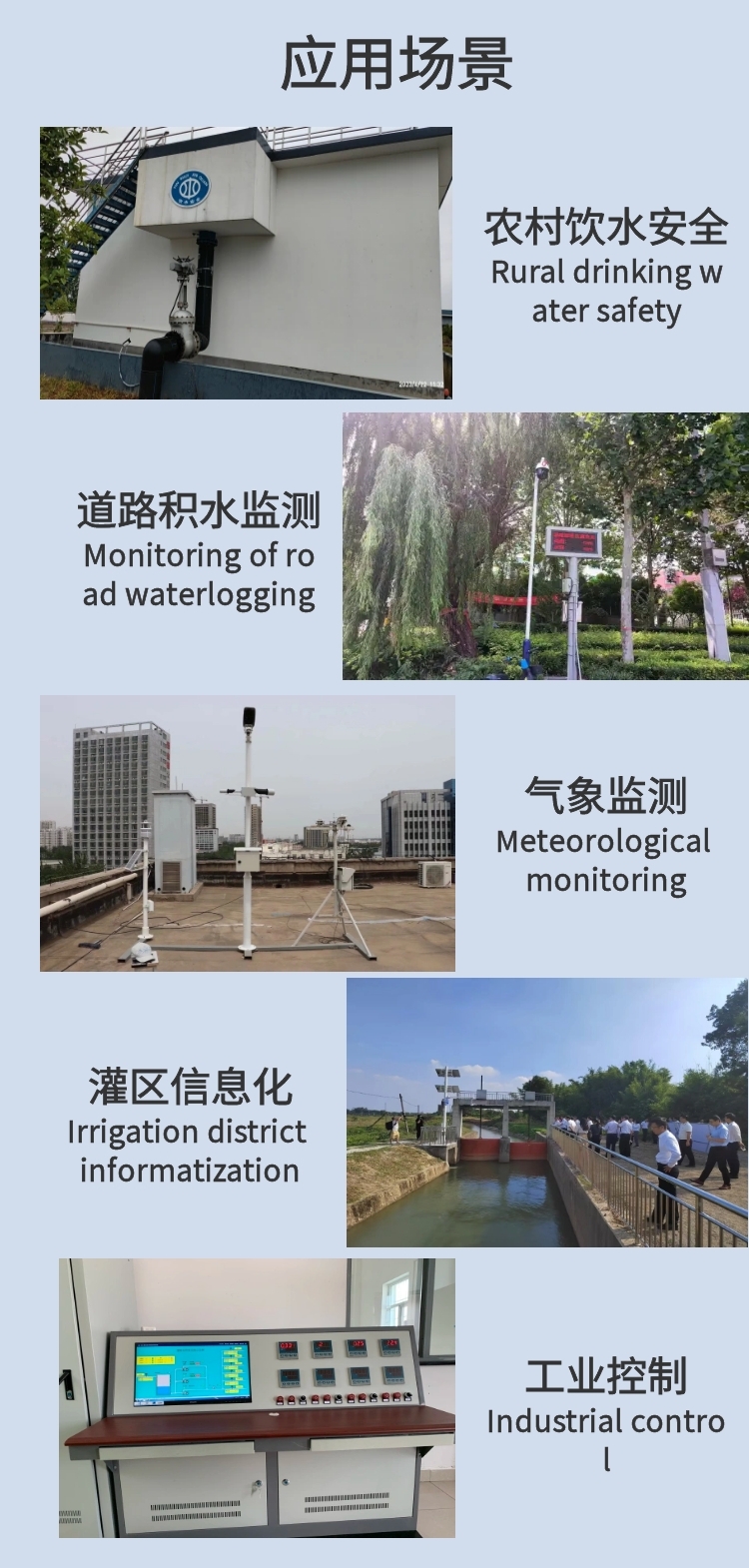

应用场景

从农村饮水到工业控制，凡是有「串口/模拟量信号上云」需求的地方都是它的用武之地。

农村饮水安全

水厂与泵站的流量、压力、液位信号通过 CX-D10 上云，农村饮水安全工程集中监管。

场景：农村饮水

道路积水监测

积水点液位传感器经 CX-D10 透传上云，超限报警联动城市防汛调度。

场景：道路积水

气象与灌区信息化

雨量、墒情、渠道水位等多类传感信号汇集上报，支撑气象监测与灌区信息化。

场景：气象 / 灌区

工业控制

接入 PLC 机柜读取仪表数据，透传至组态或 MES，导轨安装与工业柜完美适配。

场景：工业控制

无线在线监测方案

典型链路「RS485 传感器 → CX-D10 → 4G → 云平台/组态」，一台 DTU 把一个机柜的信号全部带上云。

信号接入层

RS485 仪表、4-20mA 变送器、干接点、脉冲水表分别接入 AI/DI/PI 接口。

接入：四类信号

传输层

4G Cat1 全网通，TCP/UDP/HTTP/MQTT 任选，断线自动重连。

传输：4G 全网通

平台层

辰稀云平台或客户自有平台接收数据，实时监测、报警与报表。

平台：云 / 自建

运维层

TYPE-C 本地设参 + 远程维护双通道，部署快、后期维护零奔波。

运维：双通道

配套设备推荐

以下配套设备与 CX-D10 组成完整采集链路，可成套采购。

CX-RLG 雷达水位计

RS485 高精度水位计经 CX-D10 上云，构成低成本水位监测点。

搭配：水位监测点

超声波液位计

水池、污水池液位经 CX-D10 透传上云，适合水厂与排水场景。

搭配：液位监测点

CX-UWM 超声波流量计

管道流量数据经 CX-D10 上报，工业取水与供水计量常用组合。

搭配：流量计量点

辰稀云数据托管运维平台

设备托管、数据监控、报警与报表一站式管理。

搭配：云平台

与同类产品对比

与「CX-D10 DTU」和「水文遥测终端机 RTU」的定位差异如下，按需选择即可（一般情况对比）。

对比维度	CX-D10（DTU）	水文遥测终端机（RTU）
定位	数据透传网关，把信号原样送上云	水利智能终端，带边缘计算与规约适配
协议能力	TCP/UDP/HTTP/MQTT 透传为主	SL/T427-2021、HJ212-2017 等行业规约直报监管平台
本地智能	一般不做本地计算与存储	流量计算模型、阈值报警、断网续传存储
接口规模	1 路 RS485 + AI/DI/PI，小体积	RS485/RS232/网口多路，可接摄像机
适用场景	机柜透传、低成本单点采集	水雨情、生态流量等需对接监管平台的站点
视频支持	不支持	内置软路由 + 字符叠加，支持视频联动
