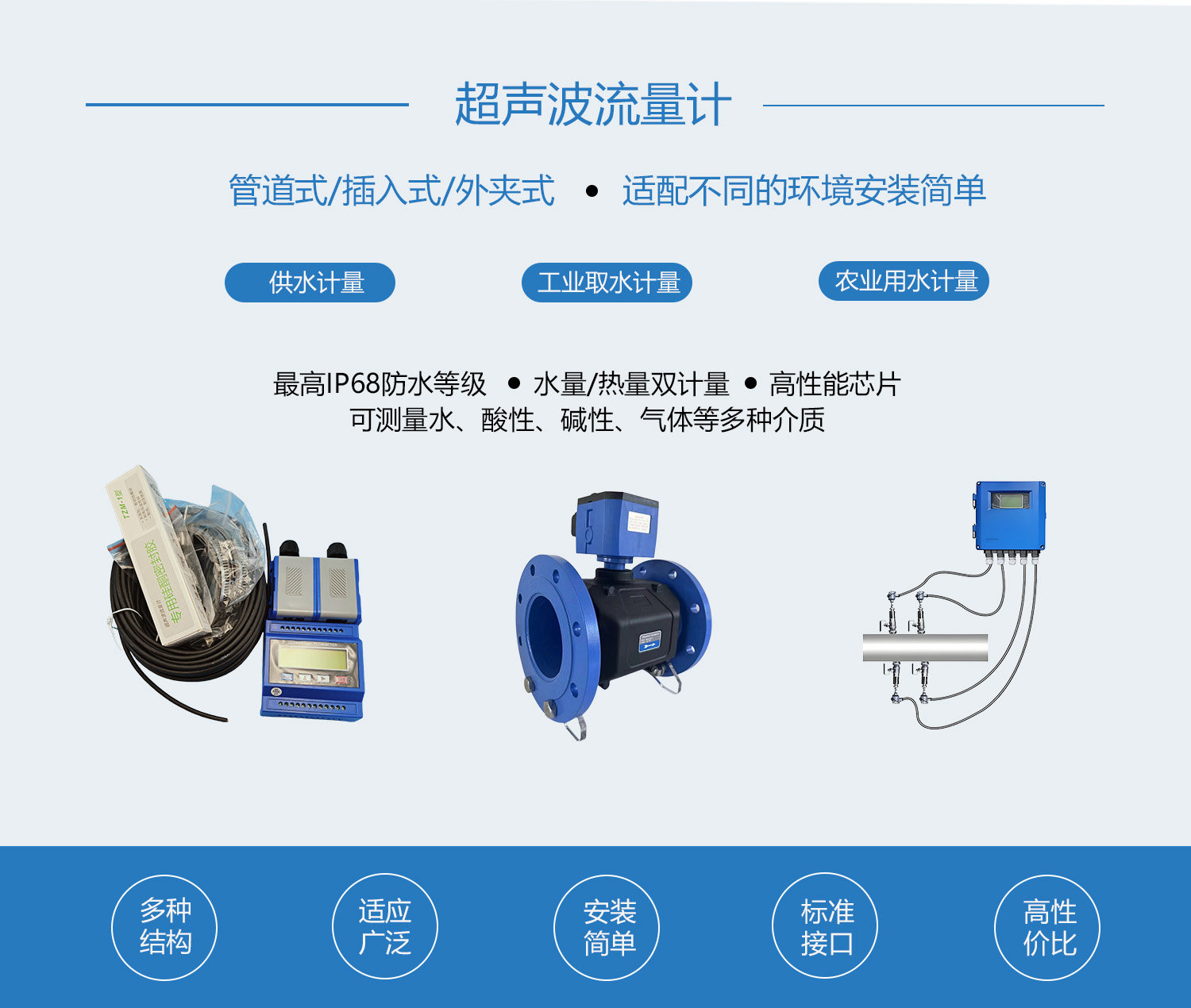

辰稀物联CX-UWM 系列超声波流量计

DN15~2000

适用管径

RS485/4-20mA

双输出

≥6年

电池供电寿命*

0~±10m/s

流速范围

1 适用范围广泛

适用管径涵盖 DN15 到 DN2000 的多种材质、多种口径，可根据实际情况配置不同的传感器以及显示仪表，一个系列覆盖供水、灌溉、工业等多类管道。

管径：DN15~DN2000

2 标准通讯功能

具有 4-20mA 以及 RS485 通讯，采用标准 Modbus 协议，适用于 PLC、DTU、RTU、数采仪等多种上位机，接入现有监测系统无需额外转换。

通讯：RS485 Modbus / 4-20mA

3 可靠性高，安装简便

压力损失小，外夹式无压损、不断流即可安装；整机安装简便、维护方便，适合在役管道改造项目。

优势：无压损（外夹式）

4 低功耗，可电池供电

管段式可以实现电池供电，内置电池最长可达 6 年以上，无市电站点也能长期计量上报。

供电：电池最长 6 年+

5 中文汉字显示

显示仪表采用中文汉字显示，瞬时流量、累计流量等数据直观明了，现场读数与调试不需要翻手册。

显示：中文液晶带背光

6 多介质测量

可测水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体，配合高性能芯片，水量/热量双计量。

介质：水 / 污水 / 酸碱液 / 油类

7 宽材质管道适配

钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等一切质密管道均可测量，允许有衬里，老管道改造友好。

管材：金属 / 塑料 / 玻璃钢

8 正反向流量测量

流速范围 0~±10m/s，支持正反向测量，适用于存在往复流的工艺管路与泵站回水管路。

量程：0~±10m/s

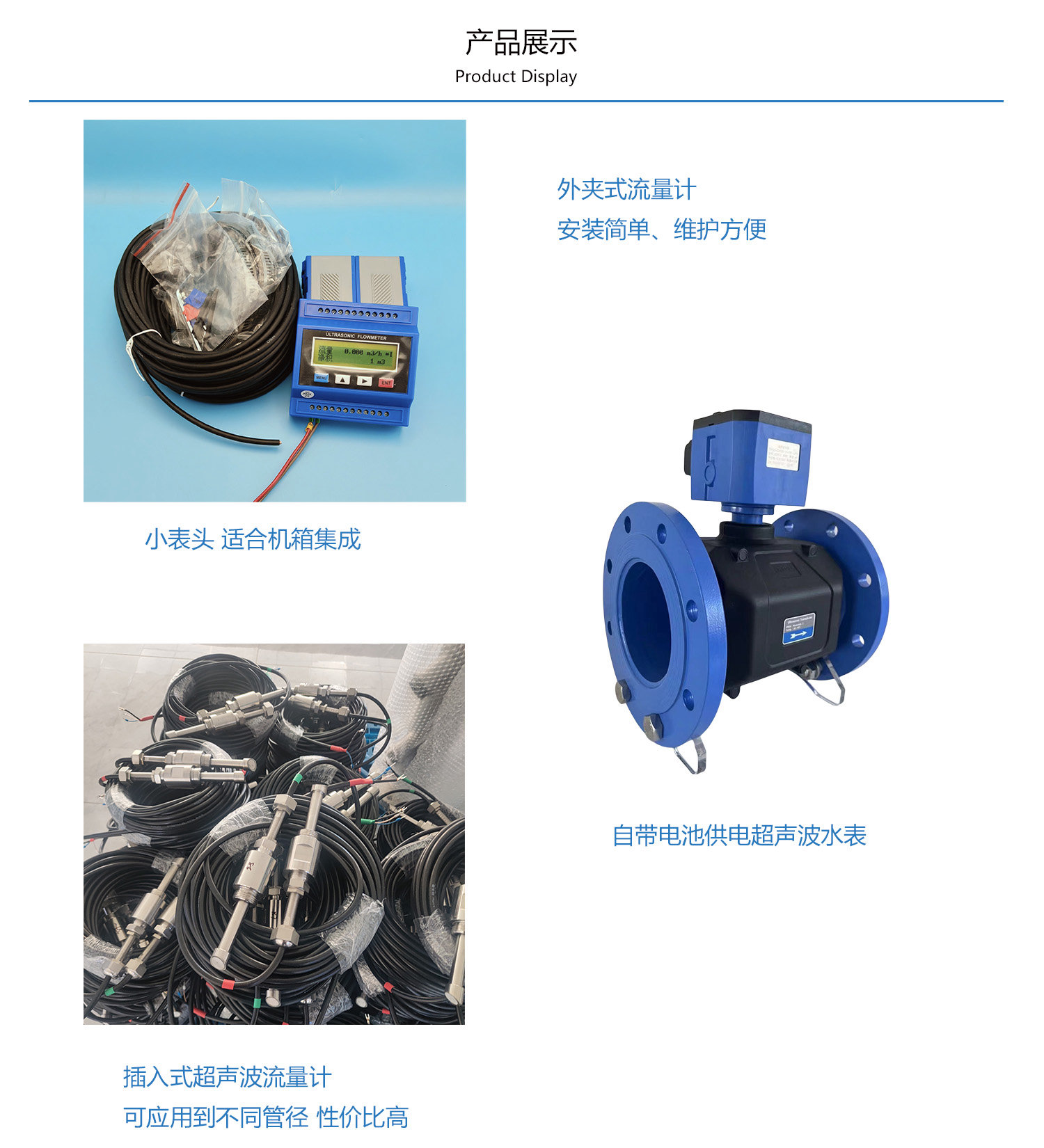

外夹式：装简单维护方便

传感器夹装在管道外壁，安装简单、维护方便、无压损；小表头设计适合机箱集成，适合在役管道不停水安装。

形态：外夹式

管段式：自带电池供电

法兰管段式结构，自带电池供电，即超声波水表形态；计量稳定，适合无市电的计量站点长期运行。

形态：管段式（电池）

插入式：不同管径性价比高

插入式传感器可应用到不同管径，开孔安装，长期稳定性好，大口径管道计量的高性价比选择。

形态：插入式

中文液晶表头

带背光中文液晶显示，现场直观查看瞬时流量、累计流量等数据；表头按键菜单操作，调试便捷。

表头：中文液晶带背光

选型第一步：能否停水

在役管道无法停水选外夹式；新建或可停水改造的管段可选管段式或插入式。

要点：停水条件

选型第二步：管径与材质

DN15~DN2000、金属/塑料/衬里管道均可测；大口径推荐插入式或外夹式，小口径推荐管段式。

要点：管径材质

选型第三步：供电方式

有市电选 AC220V 或 DC12~24V；无市电选管段式电池供电（最长 6 年以上）。

要点：供电方式

安装位置要求

选择充满管的直管段安装，避开弯头、阀门与泵的近端；保证上游直管段长度，测量更稳定。

要点：直管段

标准协议直连

RS485 Modbus 标准协议，PLC、DTU、RTU、数采仪都能直接读数，集成工作量小。

协议：Modbus 标准

瞬时 + 累计双数据

瞬时流量供工艺控制，累计流量供水量结算，两类数据同时输出。

数据：瞬时 / 累计

在线监测组网

搭配遥测终端机 4G 上报辰稀云平台，多站点流量数据集中管理、超限报警。

组网：4G 上云

现场调试便捷

中文菜单按键设置管径、介质参数；外夹式探头现场定位，即装即测。

调试：中文菜单

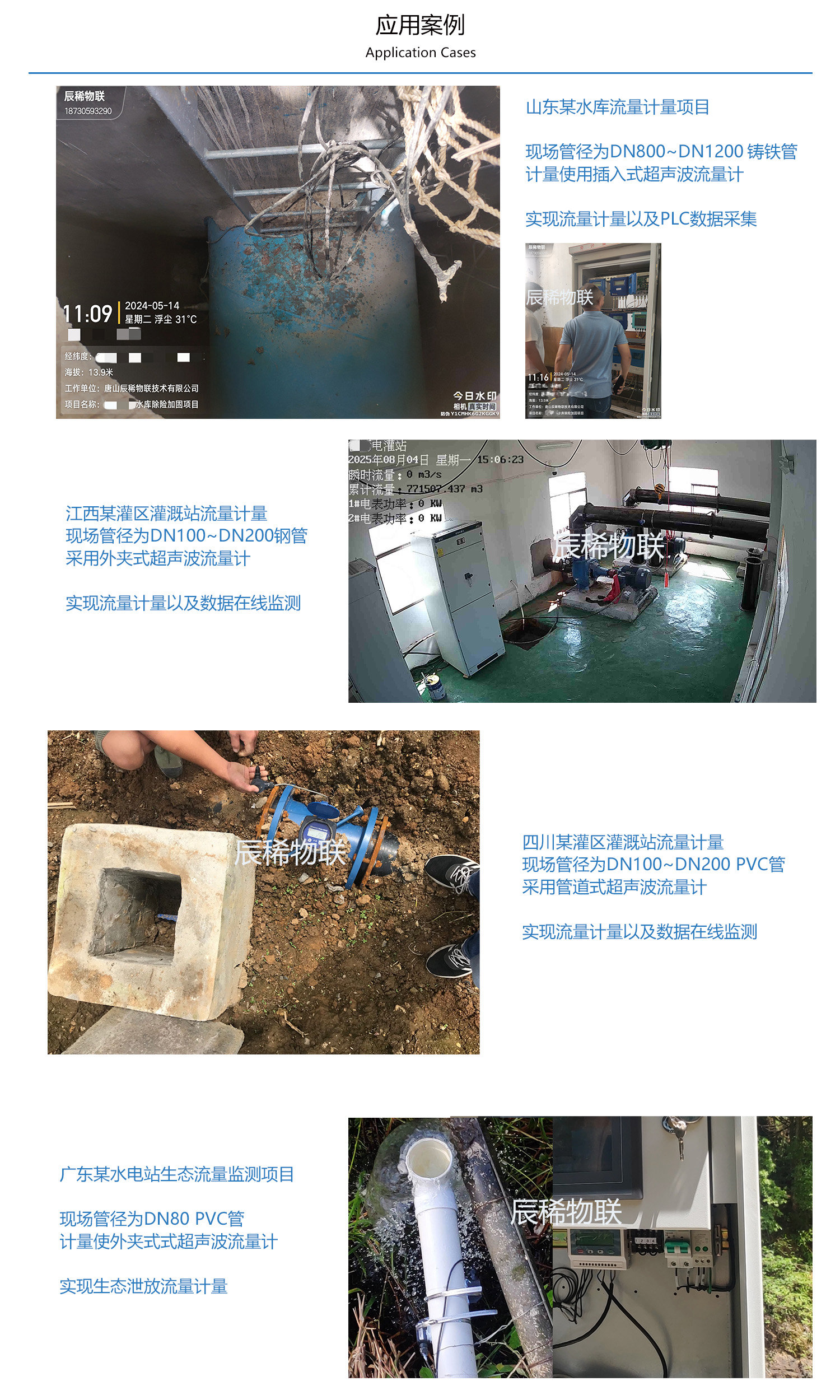

水库流量计量

山东某水库流量计量项目：现场管径 DN800~DN1200 铸铁管，使用插入式超声波流量计，实现流量计量以及 PLC 数据采集。

案例：插入式 · 大口径

灌区灌溉站计量

江西、四川某灌区灌溉站流量计量：DN100~DN200 钢管/PVC 管，分别使用外夹式与管段式，实现流量计量以及数据在线监测。

案例：外夹式 / 管段式

水电站生态流量

广东某水电站生态流量监测项目：现场管径 DN80 PVC 管，使用外夹式超声波流量计，实现生态泄放流量计量。

案例：生态泄放计量

城市供水与工业

城市供水管网计量、工业取水计量、园林与农业灌溉计量等多种场景。

场景：供水 / 工业 / 灌溉

计量层

CX-UWM 流量计按管径与介质选型，RS485/4-20mA 输出，瞬时与累计流量同时给出。

计量：CX-UWM 系列

采集层

遥测终端机或 DTU 读取流量数据，本地存储、断网续传，兼容水利与环保规约上报。

采集：RTU / DTU

平台层

辰稀云平台实时监测、历史曲线、报警记录与智能报表，水量数据一键导出。

平台：辰稀云

供电层

有市电台区直供；无市电台区管段式电池供电或太阳能系统，按负载核算配置。

供电：市电 / 电池 / 太阳能

水文遥测终端机

多协议水利 RTU，读取流量计数据并对接监管平台，适合灌区与水雨情站点。

配套：数据上报

CX-D10 物联网传输终端

4G Cat1 DTU，小体积低成本，适合工业现场的流量数据透传。

配套：数据透传

辰稀云数据托管运维平台

设备托管、数据监控、报警与报表一站式管理。

配套：云平台

CX-OCF 超声波明渠流量计

明渠/堰槽场景的姊妹型号，渠道测流用 OCF、管道测流用 UWM。

姊妹型号：明渠场景

① 安装方式

能停水管段式/插入式最稳；不能停水选外夹式；卡片式适合小口径快速安装。

关键：能否停水

② 管径与介质

报准管径、材质、有无衬里与介质种类（清水/污水/酸碱液），直接影响传感器选型。

关键：管径介质

③ 供电方式

有市电 AC220V/DC12~24V；无市电选管段式电池供电（6 年以上）。

关键：供电条件

④ 数据去向

本地 PLC 采集用 Modbus 直连；远程监管加配遥测终端机与云平台。

关键：数据去向

选型与方案

说明监测对象、安装条件与通信要求，技术顾问确认量程、接口与供电方式后出具配置清单与报价。

生产与质检

按确认配置生产，整机经老化与出厂检验后发货，随机附合格证、说明书与配件。

交付与售后

协助现场安装调试与平台对接，质保期内提供远程诊断与备件支持，热线 18730593290。
