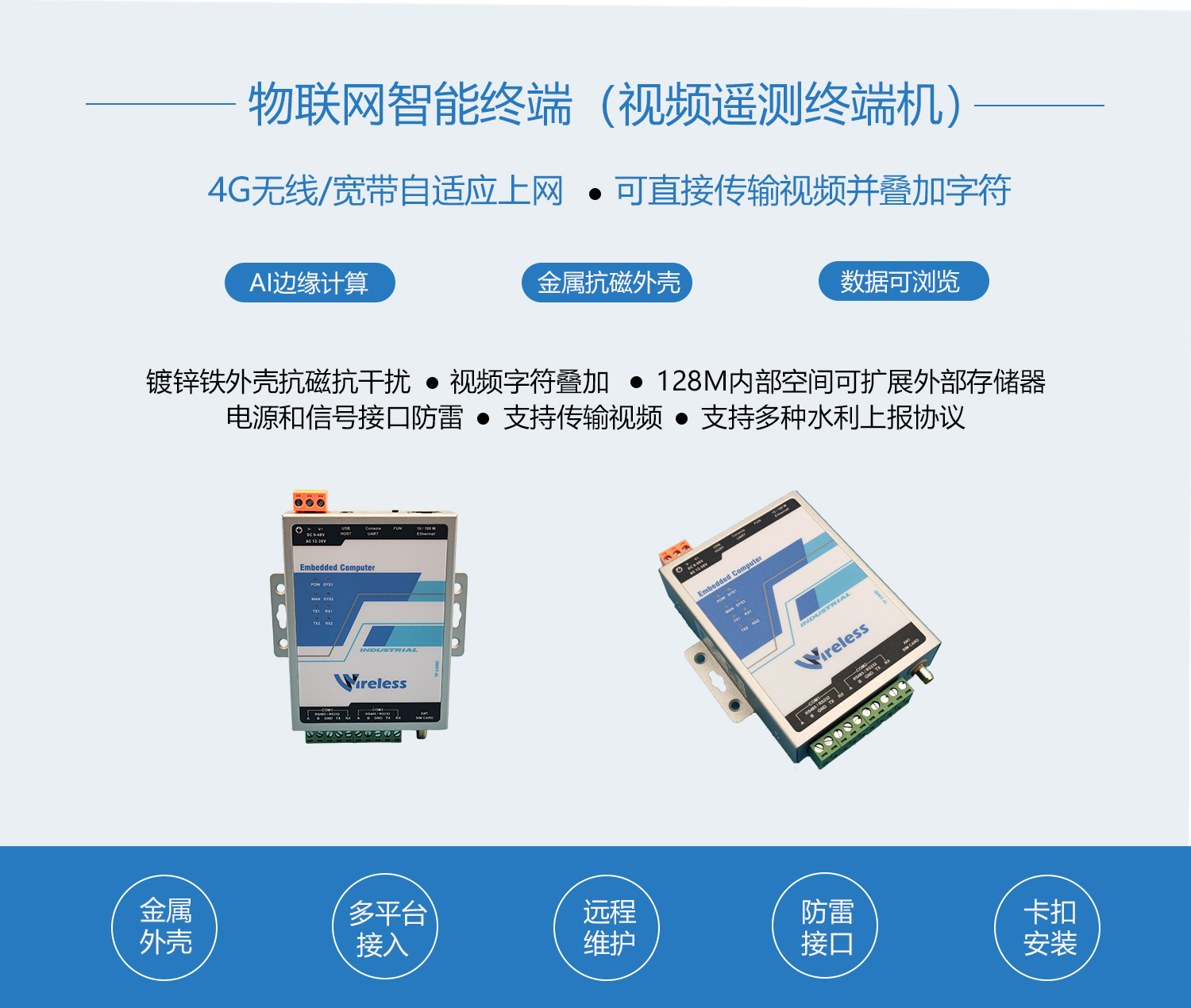

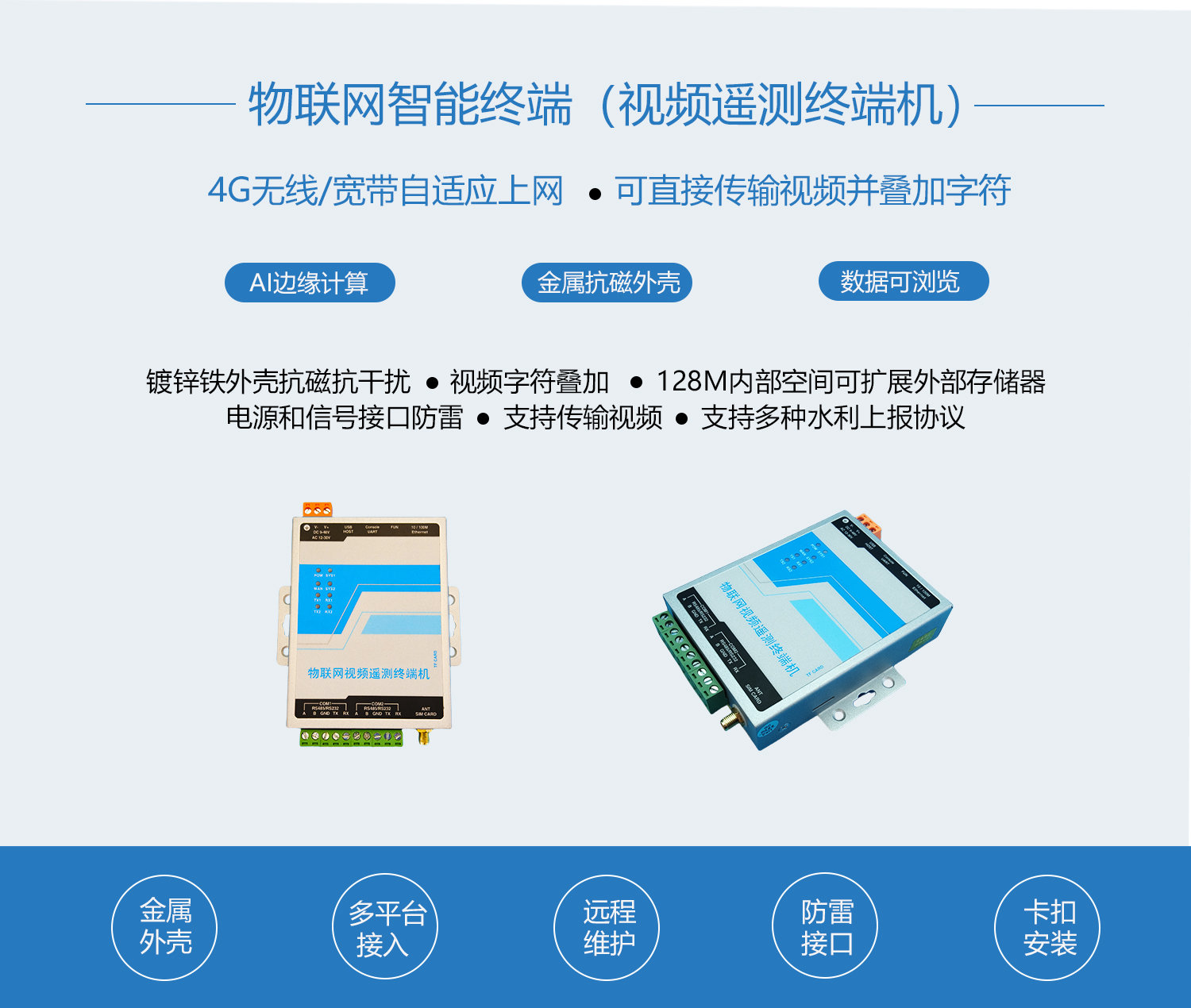

辰稀物联CX-L102 视频遥测终端机

≤1.5W

平均功耗

4G+RJ45

双模通信

±15KV

串口防雷

≥10年

数据存储

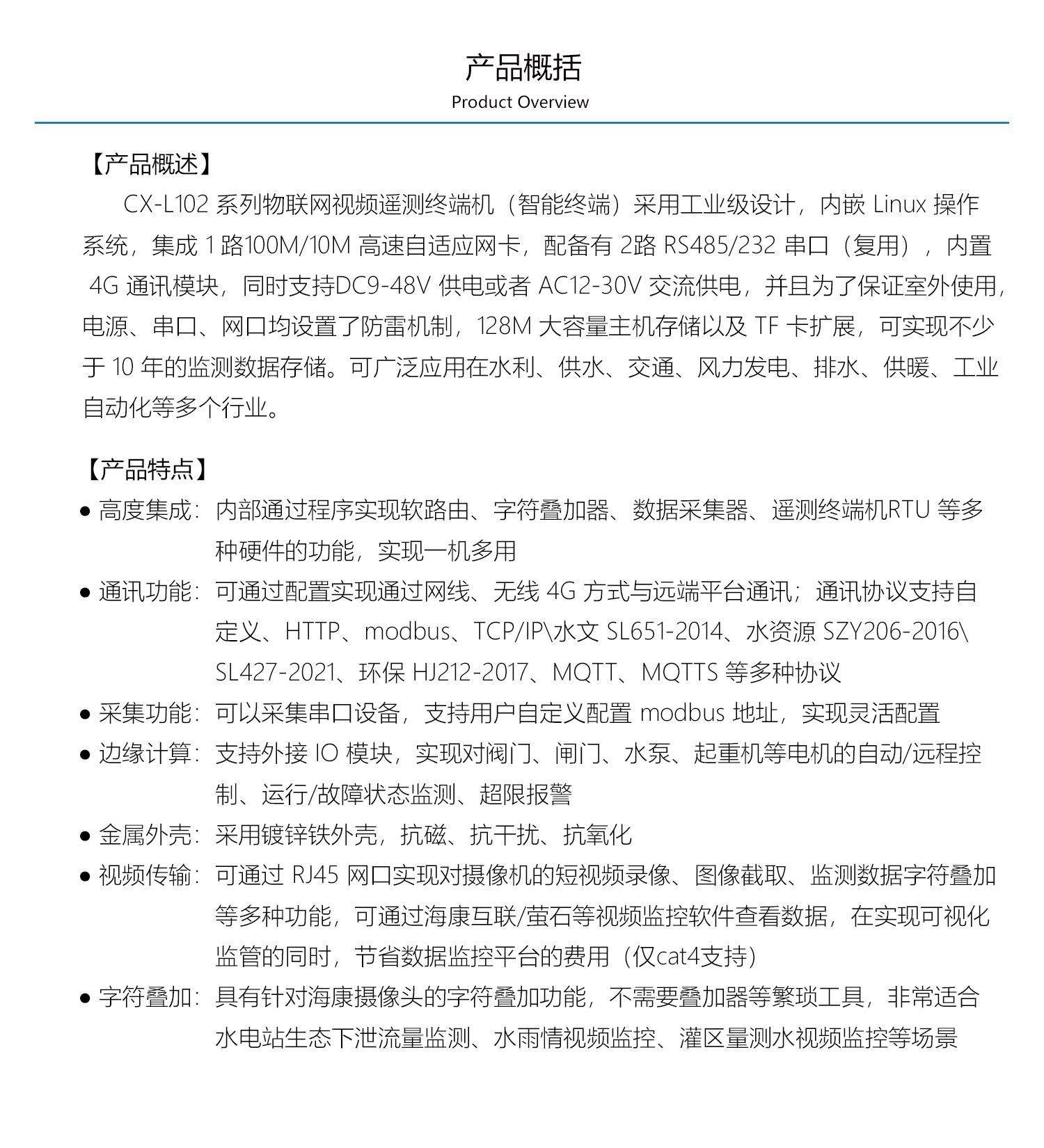

高度集成 一机多用

内部通过程序实现软路由、字符叠加器、数据采集器、遥测终端（RTU）等多种硬件功能，一台设备完成多台设备的工作，部署更简单、综合成本更低。

双模通信 冗余保障

支持 100M/10M 网线与无线 4G 双通道自适应通信，Cat1/Cat4 模组可选、弹出式 SIM 卡座，通信方式灵活，保障数据传输不中断。

通信：4G + RJ45 双模

多协议全适配

支持自定义协议、HTTP、Modbus、TCP/IP，以及水文 SL651-2014、水资源 SZY206-2016、SL427-2021、环保 HJ212-2017、MQTT、MQTTS 等标准协议，可对接省市监管平台与自建平台。

协议：水利 / 环保 / 通用

视频传输 可视化监管

通过 RJ45 网口接入摄像机，实现短视频录像、图像截取、监测数据字符叠加；可通过海康互联/萤石等视频软件查看数据，可视化监管的同时节省数据监控平台费用。

视频：录像/截图/上屏

字符叠加 免叠加器

内置针对海康摄像头的字符叠加功能，无需叠加器等繁琐工具，非常适合水电站生态下泄流量监测、水雨情视频监控、灌区量测水视频监控等场景。

特色：免叠加器

边缘计算 远程控制

支持外接 IO 模块，实现对阀门、闸门、水泵、起重机等电机设备的自动/远程控制、运行/故障状态监测与超限报警，现场响应更及时。

控制：阀门/闸门/水泵

低功耗宽压供电

平均功耗≤1.5W、待机≤1.2W、峰值≤2W；支持 DC9~48V 或 AC12-30V 交直流宽压输入，适配太阳能供电的野外无市电站点，长期稳定运行。

供电：DC9~48V / AC12-30V

金属外壳 多重防护

镀锌铁外壳带两层防腐喷涂，抗磁、抗干扰、抗氧化；电源、串口、网口均带防雷机制，串口 ±15KV 抗雷击，从容应对户外雷暴与复杂电磁环境。

防护：多重防雷防静电

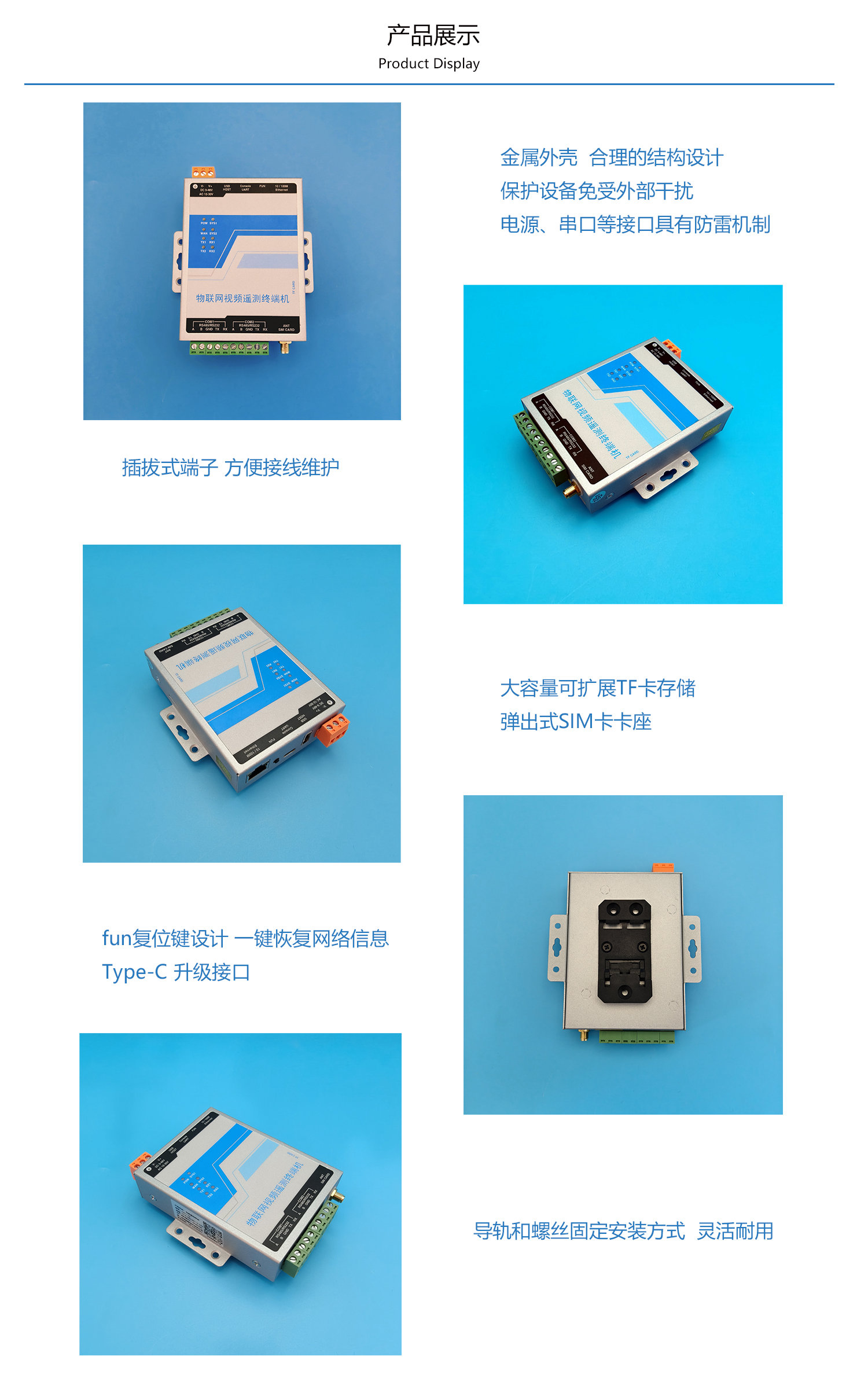

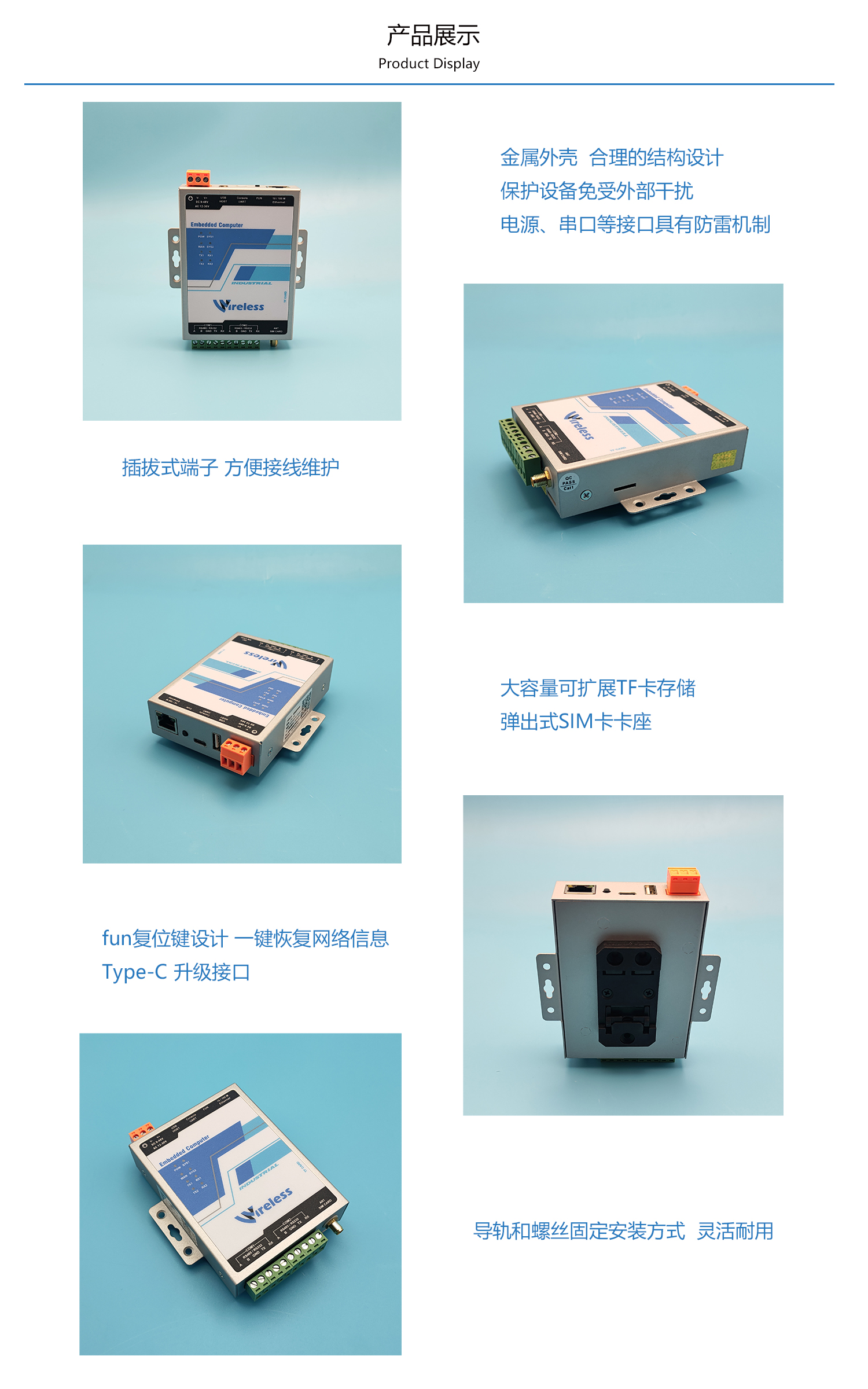

金属外壳 合理结构设计

保护设备免受外部干扰，电源、串口等接口均带防雷机制，适应恶劣工业环境。

插拔式端子

接线便捷，方便现场快速安装与后期维护，减少施工与巡检时间。

大容量 TF 卡扩展 + 弹出式 SIM 卡座

本地数据留存更安心，弹出式卡座更换运营商卡或存储卡更方便。

复位键 + Type-C 升级接口

一键恢复网络信息；Type-C 接口便捷升级维护，降低现场运维成本。

导轨 + 螺丝固定双安装方式

可增设 35mm 导轨卡扣，也支持挂耳螺丝固定，灵活耐用，适配机柜与壁挂场景。

安装：导轨 / 挂耳

多路接口 扩展丰富

1 路 100M/10M 网口、2 路 RS485/RS232（复用）、USB Host、Console UART、Type-C、复位键一应俱全，兼容各类传感器与摄像机接入。

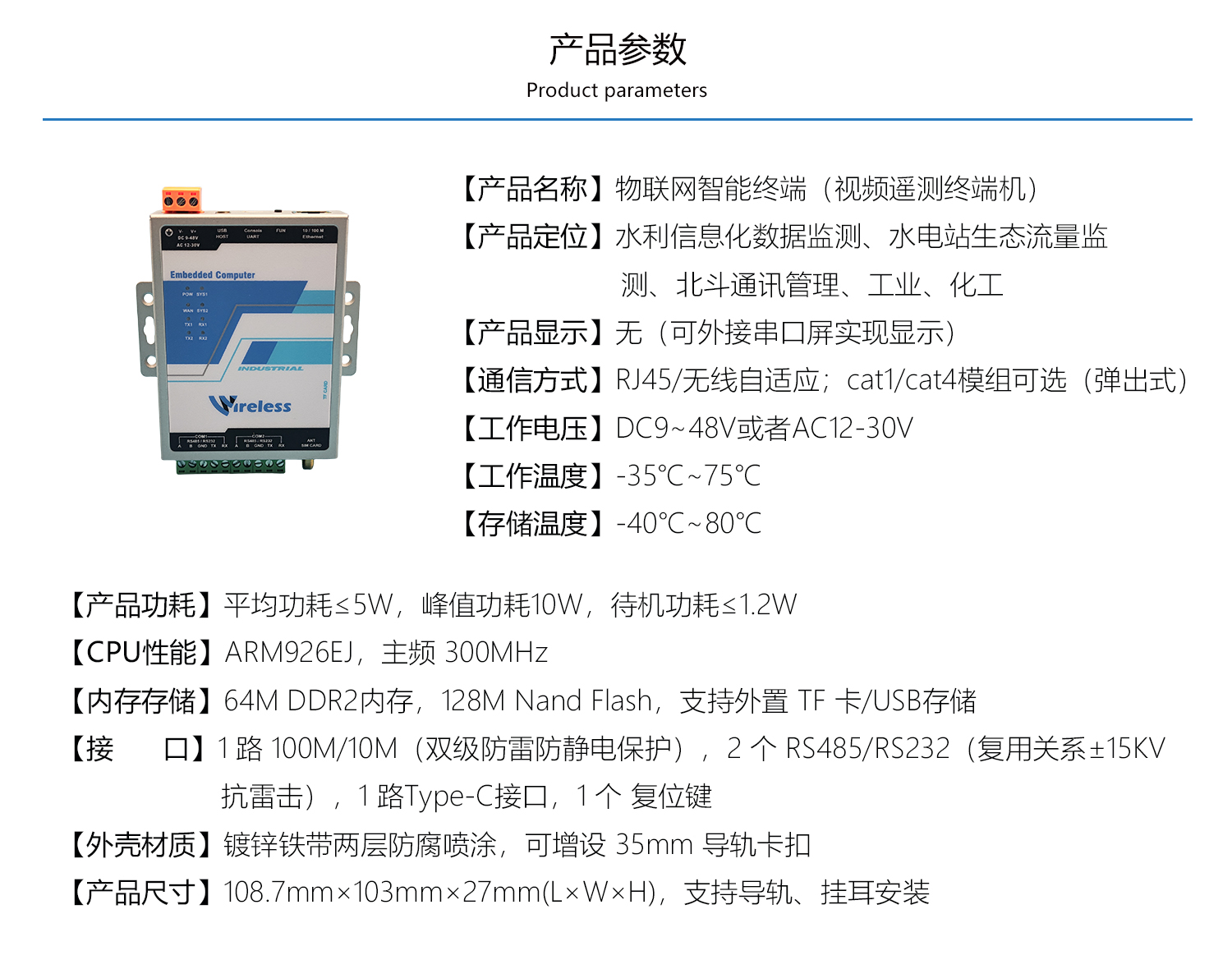

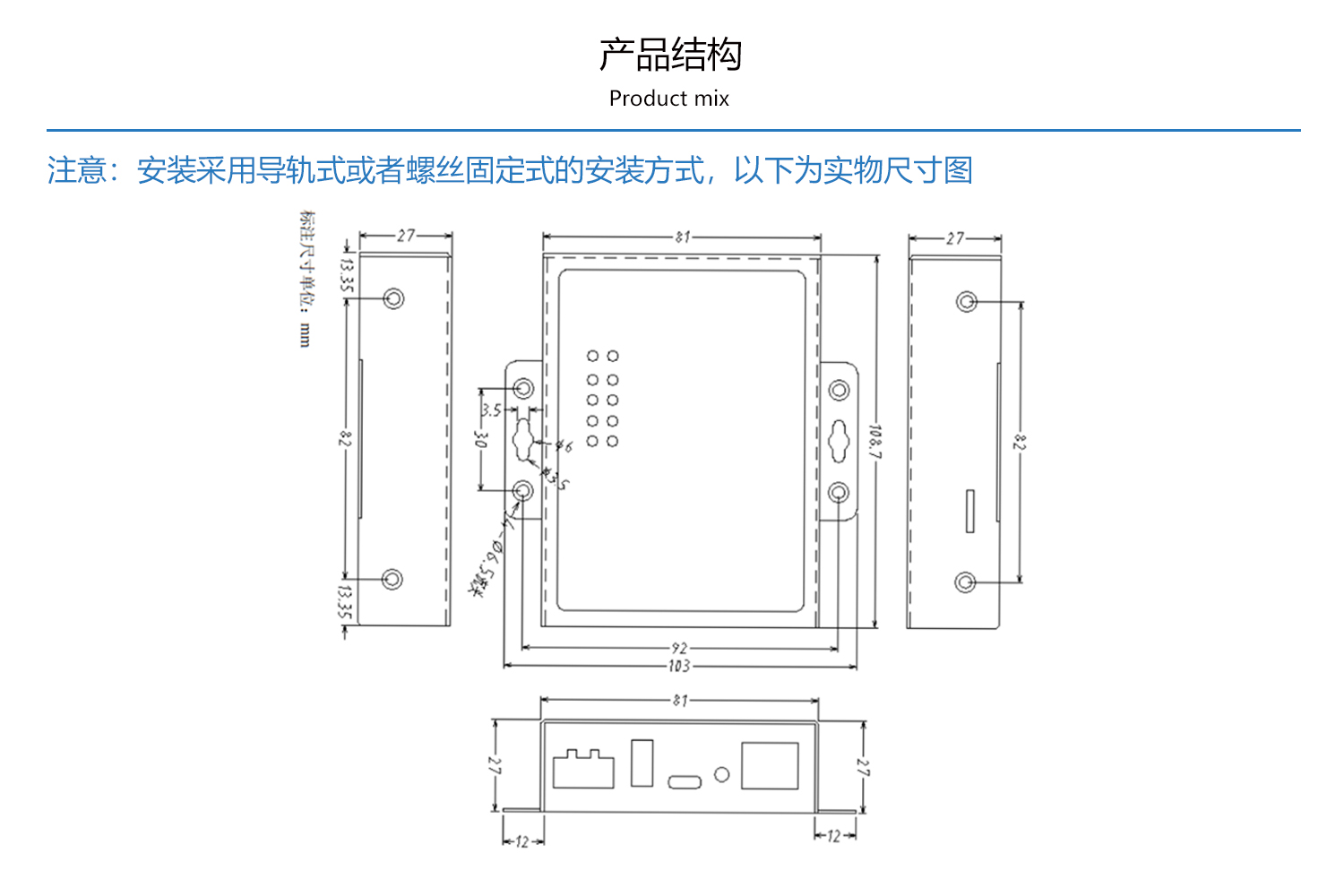

整机尺寸

108.7mm × 103mm × 27mm（长×宽×高，宽度含安装耳），面板宽度 81mm。

安装孔位

安装孔距 30mm，孔径 6.5mm；侧面高度方向孔距 82mm，适配标准挂耳与导轨。

安装方式

导轨式（可增设 35mm 导轨卡扣）或螺丝固定式，现场灵活适配。

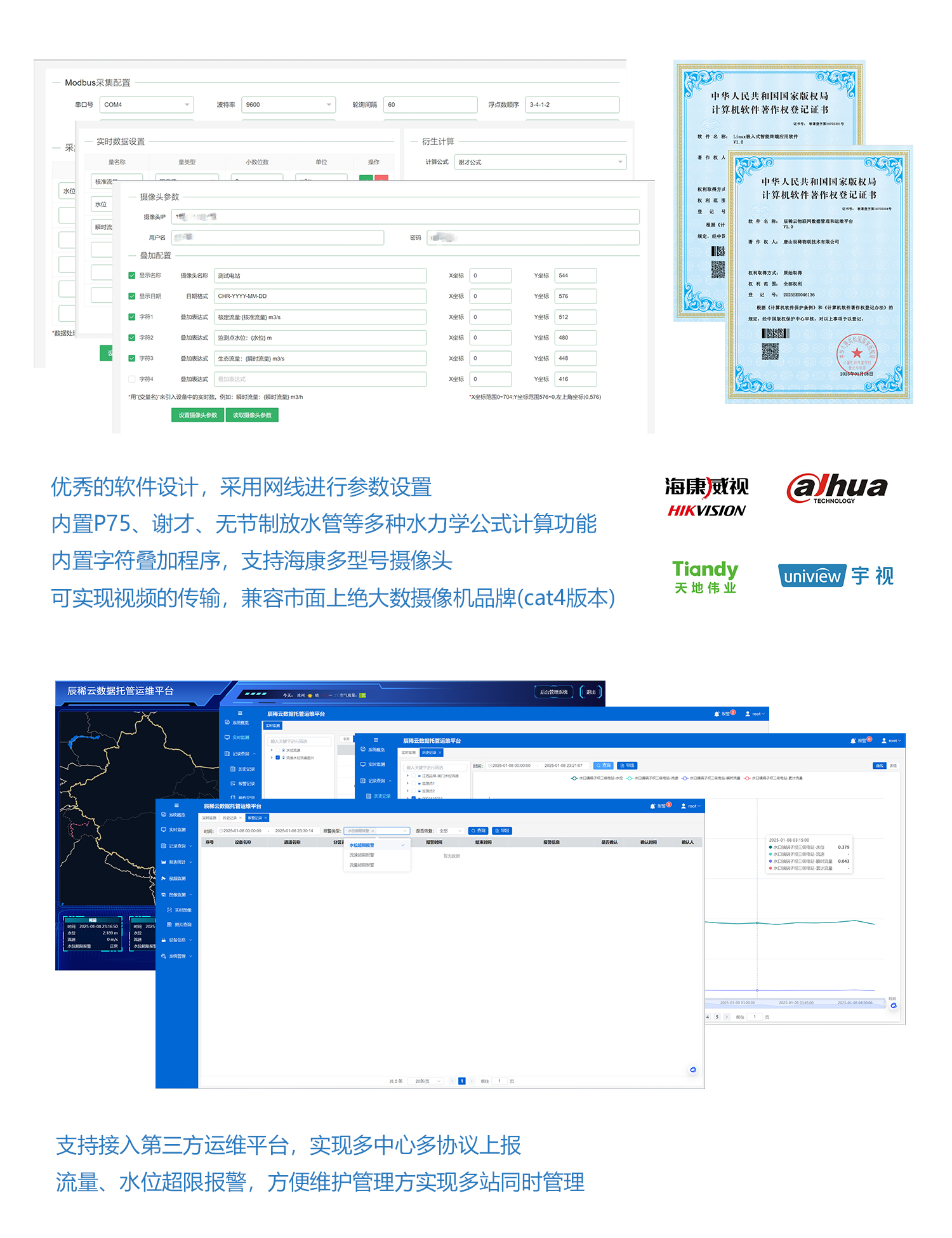

本地配置软件

通过网线即可设置参数；支持 Modbus 采集配置（串口、波特率、轮询间隔、浮点数顺序）、实时数据设置与衍生计算，内置 P75、谢才、无节制放水管等多种水力学公式。

字符叠加配置

支持叠加名称、日期及自定义表达式（如「生态流量：{瞬时流量} m³/s」），X/Y 坐标与显示格式自由设置，为水电站、灌区等场景按需定制画面内容。

主流摄像机兼容

支持海康多型号摄像头字符叠加与视频传输，兼容海康威视、大华、天地伟业、宇视等主流安防品牌（cat4 版本）。

辰稀云数据托管运维平台

地图监控、实时监测、历史记录、报警记录、照片归档、报表统计、视频与图像监测一站管理；流量、水位超限自动报警，支持多站同时管理。

多中心多协议上报

支持接入第三方运维平台，实现多中心、多协议数据上报，灵活对接省市监管平台、自建平台与集成商系统。

权威软件著作权认证

Linux 嵌入式智能终端应用软件 V1.0（软著登字第 14702381 号）、辰稀云物联网数据管理和运维平台 V1.0（软著登字第 14702354 号）均已获国家版权局计算机软件著作权登记。

水电站生态流量监测

部署于水电站取水口、泄水口，实时采集下泄流量并叠加视频字符，数据与视频同步上报监管平台，满足生态流量考核与「视频+数据」双验证要求。

适用：中小型水电站 | 上报：省级水利监管平台

水雨情与灌区量测水监测

结合雷达水位计、超声波明渠流量计，实现水位、雨量、流量的远程自动计量与视频联动，支撑灌区信息化与农业水价综合改革。

适用：水库河道 / 大中型灌区 | 上报：防汛指挥、灌区管理平台

风电与工业自动化

通过外接 IO 模块远程控制阀门、闸门、水泵、起重机等电机设备，实时监测运行/故障状态并超限报警，适用于风力发电、工业自动化等远程控制场景。

适用：风电 / 工业现场 | 上报：自建控制平台

北斗通讯管理与野外站点

适配北斗通讯管理等特殊通信场景，配合太阳能供电实现野外、无网络站点长期无人值守的数据采集与传输控制。

适用：野外监测 / 北斗应用 | 上报：北斗指挥、行业平台

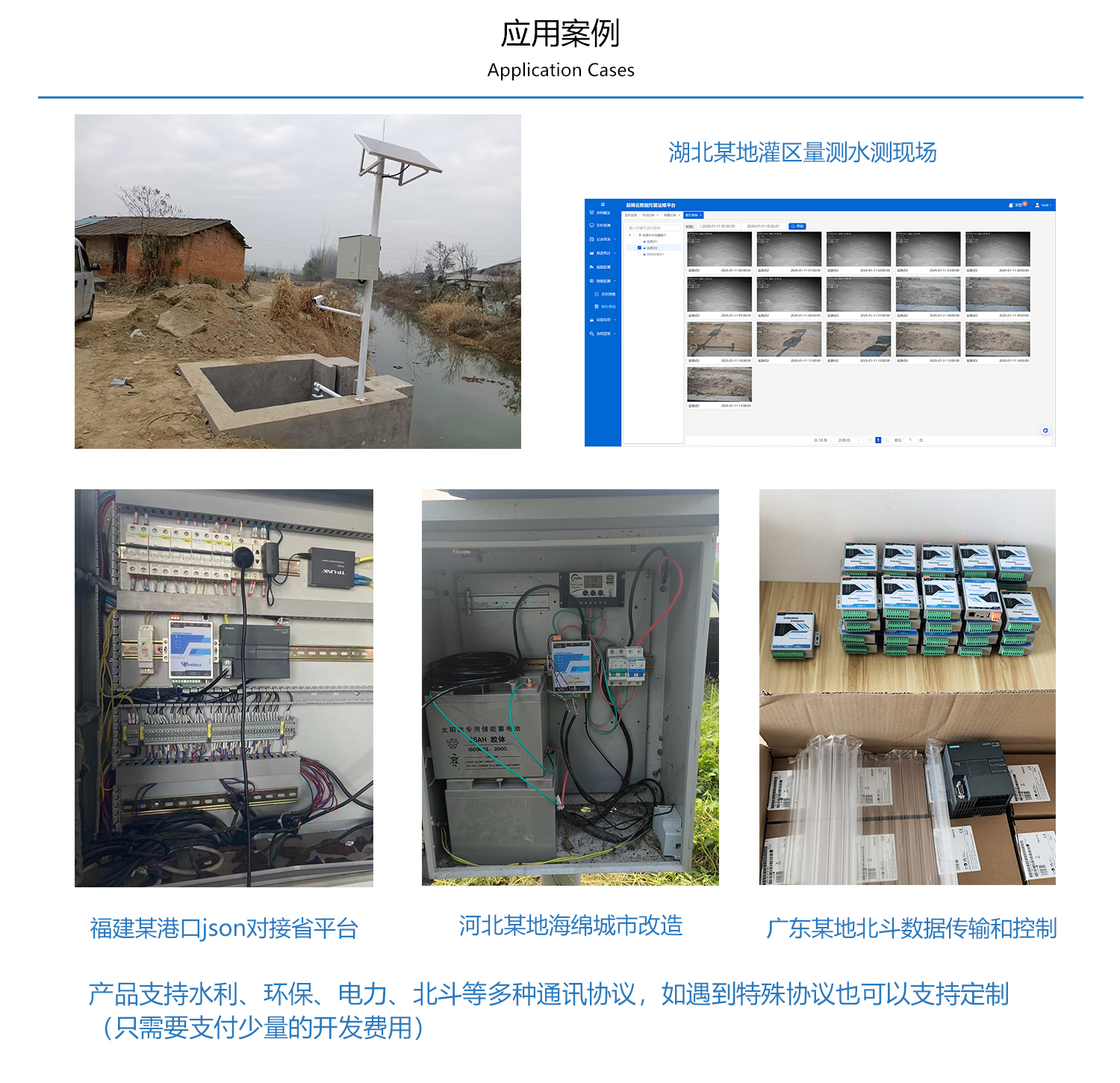

湖北某地 · 灌区量测水

灌区量测水监测现场，水位流量远程计量上报。

场景：灌区量测水

福建某港口 · 省级平台对接

监测数据 JSON 对接省级平台，多协议灵活对接。

场景：多协议平台对接

河北某地 · 海绵城市

海绵城市改造项目，雨量水位监测与视频联动。

场景：雨量水位 + 视频

广东某地 · 北斗数据传输

北斗数据传输与控制，无网络环境稳定通信。

场景：北斗通信

雷达水位计

高精度非接触式水位测量，量程 0-40m，精度 ±3mm，适用于水库、河道、渠道等场景。

适用：水库 / 河道 / 渠道

超声波明渠流量计

非接触式流量测量，量程 0-65m³/s，精度 ±1%，适配巴歇尔槽、三角堰等多种堰槽。

适用：明渠 / 生态流量

太阳能供电系统

光伏板 + 充放电控制器 + 蓄电池组合，配合 CX-L102 超低功耗设计，满足野外无市电站点长期运行。

适用：野外无市电站点

高清网络摄像头

支持 ONVIF/RTSP 协议，红外夜视功能，可与 CX-L102 联动实现视频字符叠加和数据同步上报。

适用：视频监控点位

① 通信方式怎么选

有网线的站点用 RJ45 作主通道、4G 作备份；无网线站点以 4G 为主。数据量小的水位/雨量点位可选 Cat1 模组，需要回传视频画面的建议选 Cat4 模组。

关键：先确认现场有没有网线

② 要不要带视频功能

需要「视频 + 数据」双验证存档的场景（水电站生态流量、灌区量测水、水雨情视频监控）建议选带视频传输与字符叠加的机型；只需数据上报的纯 RTU 场景可不带视频，成本更低。

关键：上级是否要求视频佐证

③ 供电方案怎么算

野外无市电按平均功耗≤1.5W、待机≤1.2W、峰值≤2W 核算太阳能板与蓄电池容量；支持 DC9~48V 或 AC12-30V 交直流宽压输入，现场开关电源与太阳能控制器都能直接带。

关键：太阳能板与电池容量核算

④ 先确认平台协议口径

先跟上级平台确认协议要求（水文 SL651-2014 / 水资源 SZY206-2016 / SL427-2021 / 环保 HJ212-2017 / MQTT）；常规协议出厂即支持，特殊协议可定制开发（仅需少量开发费用）。

关键：协议以平台方口径为准

需求沟通

了解监测场景、接入传感器类型、通信条件及平台对接要求，提供初步方案建议。

方案定制

根据现场条件配置传感器清单、供电方案、通信策略及平台对接协议，出具详细配置清单。

交付运维

设备发货、现场指导安装、远程调试上线，提供长期技术支持与固件升级服务。
